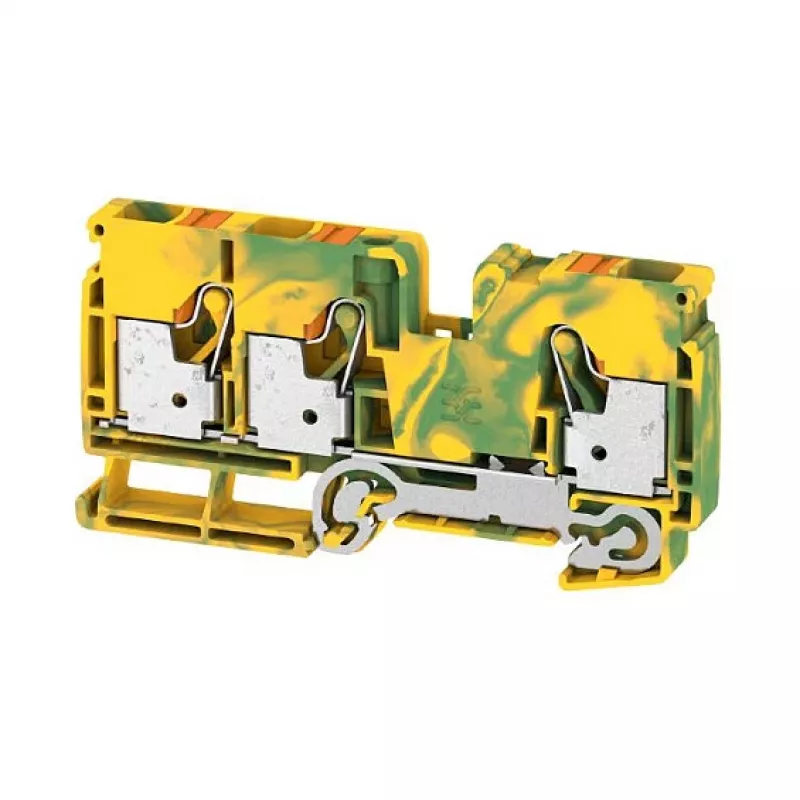

Weidmüller A-Series Universal A3C 10 PE Apsauginis įžeminimo gnybtų blokas, varžtinis sujungimas, 10 mm², žalias/geltonas

Patikimam įžeminimui pramoninėse sistemose – Weidmüller A-Series Universal A3C 10 PE apsauginis įžeminimo gnybtų blokas, užtikrinantis ilgalaikį kontaktą ir atitiktį griežčiausiems standartams.

Privalumai

Varžtinis sujungimas garantuoja tvirtą ir nereikalaujantį priežiūros laidų fiksavimą. Kompaktiškas korpusas taupo vietą DIN bėgyje, o Wemid izoliacinė medžiaga pasižymi aukšta šilumine ir mechanine varža. V-0 degumo klasė užtikrina aukščiausią priešgaisrinę saugą.

Kam tinka

• Pramoniniams valdymo skydams ir skirstomiesiems įrenginiams
• Pastatų automatikos ir paskirstymo sistemoms
• Mašinų gamybai ir įrenginių inžinerijai
• Apsauginiam įžeminimui pagal IEC 60947-7-2

Pagrindinės specifikacijos

• Gaminio tipas: apsauginis įžeminimo (PE) gnybtų blokas
• Serija: A-Series
• Sujungimo technologija: varžtinis sujungimas
• Vardinė skerspjūvio sritis (lankstus su ferele): 0,5–10 mm²
• Vardinė skerspjūvio sritis (vientisas): 0,5–16 mm²
• Vardinė įtampa (IEC): 1000 V
• Vardinė srovė (IEC, 10 mm²): 76 A
• Potencialų skaičius: 1 (PE)
• Jungčių skaičius: 2
• Tvirtinimas: DIN bėgis TS 35
• Spalva: žalia/geltona
• Izoliacinė medžiaga: Wemid
• Degumo klasė (UL 94): V-0
• Darbinė temperatūra: nuo –50 °C iki +120 °C
• Nuėmimo ilgis: 14 mm
• Prisukimo momentas: 1,2–2,0 Nm
• Taršos laipsnis: 3
• Viršįtampio kategorija: III
• Laidų dydis (AWG): AWG 20–AWG 6
• Standartai/patvirtinimai: IEC 60947-7-2, UL, CSA, EAC

Rekomendacijos

Norint užtikrinti mažą kontaktinę varžą, naudokite varinius laidus ir atitinkamas ferules. Laikykitės nurodyto prisukimo momento. Gnybtų blokas tinkamas naudoti 3 taršos laipsnio aplinkoje.
