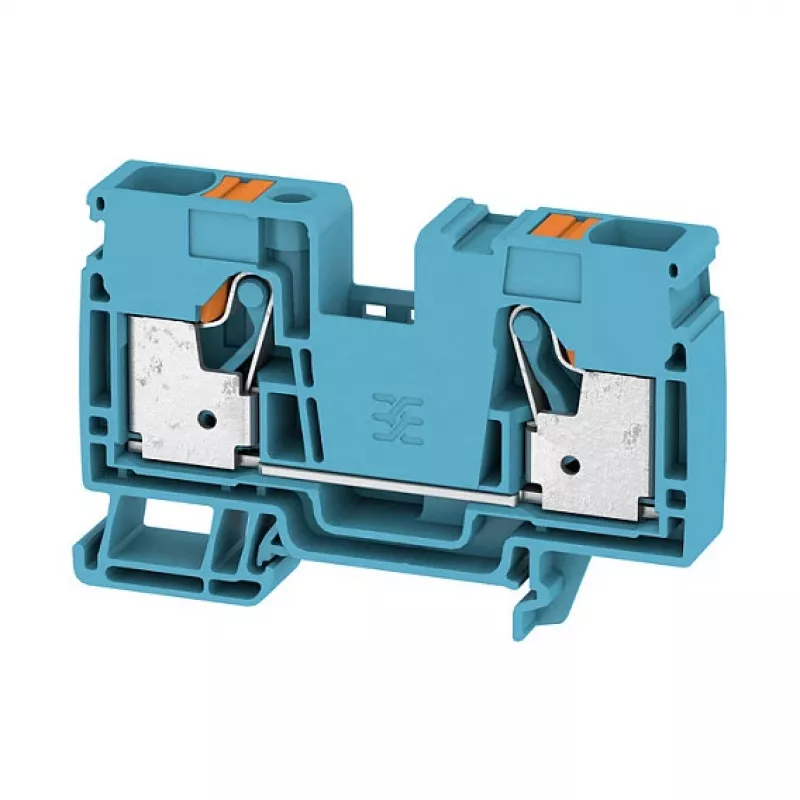

Weidmüller A2C 16 BL Praeinamoji gnybtų jungtis, varžtinis sujungimas, 16 mm², 1000 V, 76 A, mėlyna, DIN bėgelis TS 35

76 A srovės apkrova ir 1000 V izoliacijos lygis – tai parametrai, kuriuos Weidmüller A2C 16 BL užtikrina kompaktiškame korpuse, todėl ši praeinamoji gnybtų jungtis yra tinkamas sprendimas pramoniniams valdymo pultams, kur svarbus patikimumas ir ilgaamžiškumas. Varžtinis sujungimas garantuoja tvirtą ir stabilų kontaktą net esant vibracijai, o mėlyna spalva padeda aiškiai identifikuoti grandines.

Privalumai profesionalams

• Skerspjūvis 16 mm² ir srovės stipris 76 A – užtikrina efektyvų energijos paskirstymą.
• Varžtinis sujungimas priima standžius laidus nuo 0,5 iki 25 mm² ir lanksčius nuo 0,5 iki 16 mm².
• Vienas potencialas su dviem jungtimis – paprastas ir aiškus laidų suvedimas.
• Montavimas ant standartinio DIN bėgelio TS 35 – greita integracija į esamas sistemas.
• Poliamido korpusas su UL 94 V-0 degumo klase – atsparumas ugniai ir ilgaamžiškumas.
• Platus darbinės temperatūros diapazonas nuo -50 °C iki +120 °C – tinka įvairioms aplinkoms.

Naudojimas praktikoje

Ši gnybtų jungtis supaprastina laidų sujungimą skirstomuosiuose skyduose ir valdymo spintose. Nuimkite izoliaciją 16 mm ilgio, įstatykite laidą ir priveržkite varžtą maksimaliu 2,5 Nm sukimo momentu – jungtis paruošta darbui. Kompaktiškas dizainas ir aiški mėlyna spalva palengvina grandinių identifikavimą ir priežiūrą.

Pagrindinės specifikacijos

• Gamintojas: Weidmüller
• Modelis: A2C 16 BL
• MPN: 2494100000
• EAN: 4050118504101
• Sujungimo technologija: varžtinis sujungimas
• Nominalus skerspjūvis (IEC): 16 mm²
• Nominali įtampa (IEC): 1000 V
• Nominali srovė (IEC): 76 A
• Potencialų skaičius: 1
• Jungčių skaičius: 2
• Montavimas: DIN bėgelis TS 35
• Spalva: mėlyna
• Izoliacinė medžiaga: PA (poliamidas)
• Darbinė temperatūra: -50 °C iki +120 °C
• Taršos laipsnis: 3
• Degumo klasė (UL 94): V-0
• Izoliacijos nuėmimo ilgis: 16 mm
• Maksimalus priveržimo momentas: 2,5 Nm
• Standaus laidininko skerspjūvis (min-maks): 0,5 - 25 mm²
• Lankstaus laidininko skerspjūvis (min-maks): 0,5 - 16 mm²
• Sertifikatai: cURus, VDE, CSA, EAC, KEMA-KEUR, ATEX (Ex e)

Rekomendacija

Dėl aukštos srovės apkrovos ir tvirtos konstrukcijos A2C 16 BL yra patikimas pasirinkimas energijos paskirstymui pramoninėse sistemose. Prieš montuodami įsitikinkite, kad bėgelis atitinka TS 35 standartą, ir naudokite tinkamą atsuktuvą, kad pasiektumėte reikiamą priveržimo momentą.
