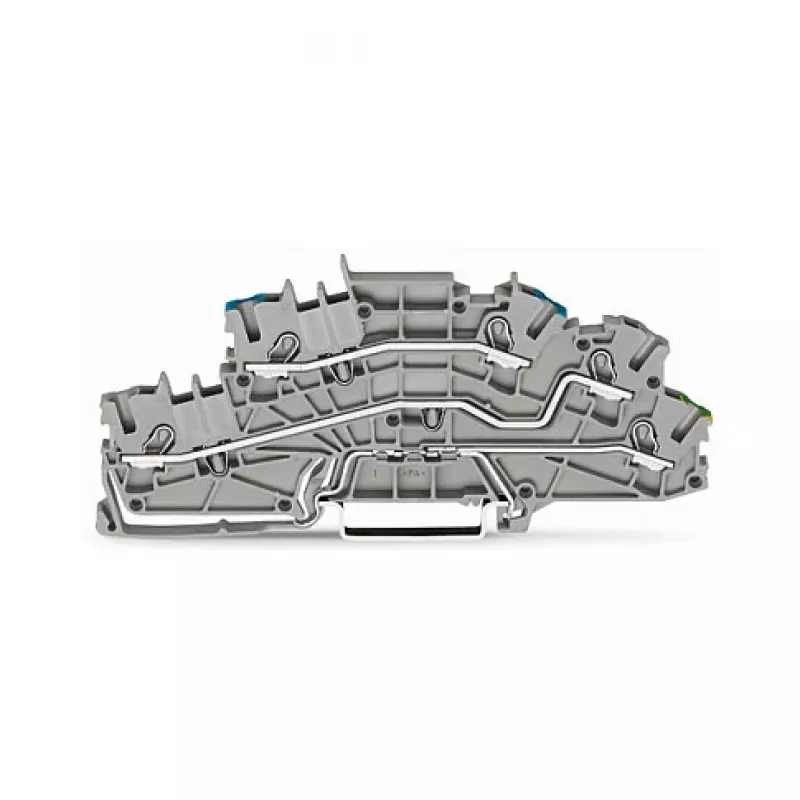

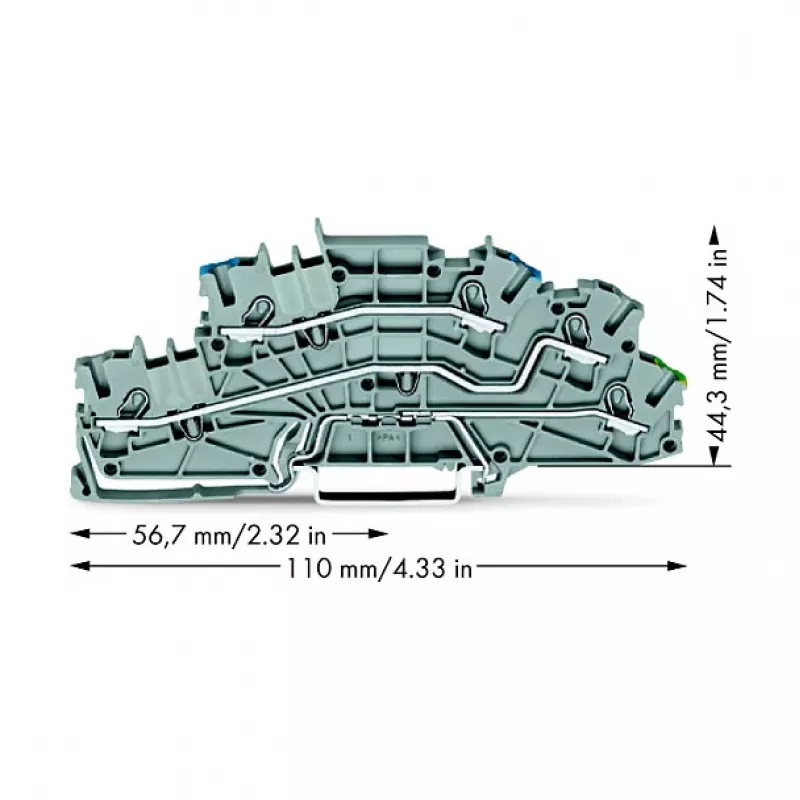

WAGO 2003-6646 TOPJOB® S 3-Conductor Through Terminal Block, 4 mm², Gray, DIN Rail Mount

Kai kiekvienas milimetras skirstomajame kabinete yra vertingas, o patikimumas nėra derėtinas, WAGO 2003-6646 TOPJOB® S 3-Conductor Through Terminal Block tampa ne tik pasirinkimu, bet ir investicija į ilgalaikį sistemos stabilumą. Šis 4 mm² skerspjūvio gnybtų blokas su CAGE CLAMP® technologija užtikrina beįrankį, vibracijai atsparų ir dujoms nepralaidų laidų sujungimą, tinkamą tiek pramoninėms, tiek pastatų automatikos sistemoms.

Privalumai profesionalams

• CAGE CLAMP® spyruoklinė jungtis – nereikia veržimo, sumažėja montavimo laikas ir žmogiškosios klaidos rizika.
• Kompaktiškas plotis (5,2 mm) – leidžia tankiau išdėstyti gnybtus ant DIN bėgelio, taupant vietą valdymo spintose.
• Vardinė įtampa iki 800 V ir 8 kV impulsinė įtampa – atitinka aukštus saugos reikalavimus pramoninėje aplinkoje.
• Platus darbinės temperatūros diapazonas (-35 °C iki +105 °C) – tinkamas naudoti tiek šildomose, tiek nešildomose patalpose.
• Daugkartiniai sertifikatai (UL, CSA, VDE, EAC, KEMA/KEUR) – garantuoja atitiktį tarptautiniams standartams ir supaprastina projektų derinimą.

Kam šis gnybtų blokas tinka?

• Pramoninių valdiklių ir automatikos spintų montuotojams, ieškantiems greito ir patikimo sujungimo.
• Pastatų inžinerijos specialistams, montuojantiems apšvietimo, vėdinimo ar apsaugos sistemas.
• Energijos skirstymo mazgų ir jungiamųjų dėžių gamintojams, vertinantiems ilgaamžiškumą.

Pagrindinės specifikacijos

• Serija: TOPJOB® S
• Laidų skaičius: 3
• Jungties tipas: CAGE CLAMP®
• Vardinis skerspjūvis: 4 mm² (12 AWG)
• Prijungiamo vientiso laido skerspjūvis: 0,25 … 6 mm² / 22 … 10 AWG
• Prijungiamo smulkaus laido skerspjūvis: 0,25 … 4 mm² / 22 … 12 AWG
• Nuimamo izoliacijos ilgis: 10 … 12 mm
• Vardinė įtampa (EN): 800 V
• Vardinė impulsinė įtampa: 8 kV
• Vardinė srovė (EN): 32 A
• Montavimas: ant DIN bėgelio (TS 35)
• Spalva: pilka
• Potencialų skaičius: 1
• Jungimo taškų skaičius: 6
• Lygmenų skaičius: 1
• Izoliacinė medžiaga: poliamidas (PA 66)
• Darbinė temperatūra: -35 … +105 °C
• Sertifikatai: UL, CSA, VDE, EAC, KEMA/KEUR

Rekomendacijos naudojimui

Norint pasiekti maksimalų patikimumą, rekomenduojama naudoti WAGO montavimo įrankį (pvz., 206-136) ir, jungiant smulkius laidus, užspausti antgalius. Laikykitės nurodyto izoliacijos nuėmimo ilgio – per trumpas nuėmimas gali sumažinti kontaktinę jėgą, o per ilgas – sukelti trumpąjį jungimą. Dėl spyruoklinės konstrukcijos nereikia jokio papildomo priveržimo – tai sumažina montavimo laiką ir klaidų tikimybę.
