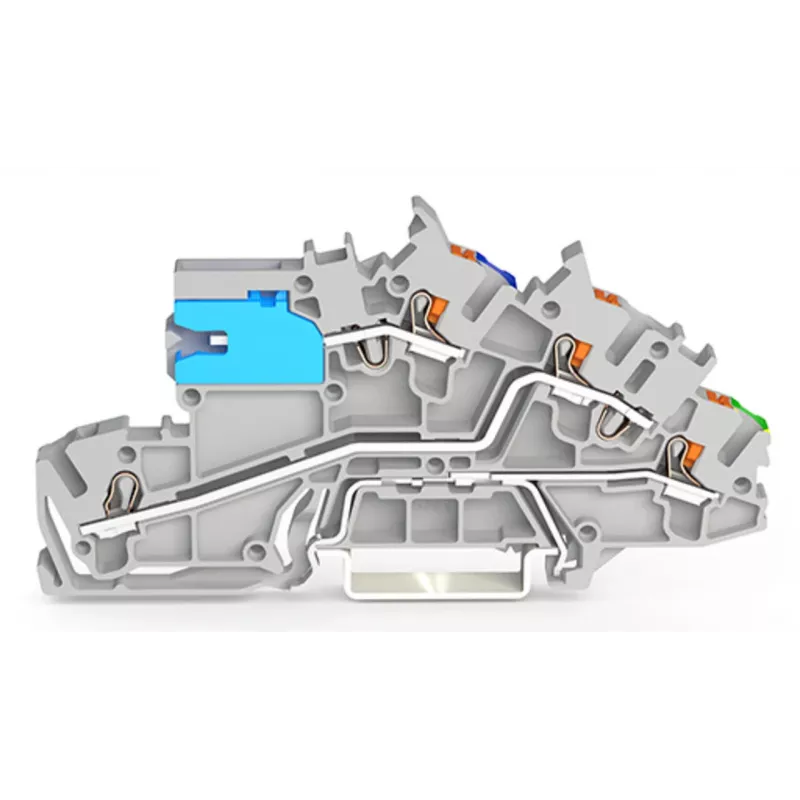

WAGO 2203-7541 Daugiapakopis montažinis gnybtų blokas su atidarymo anga, 3 potencialai, PUSH WIRE, pilkas

Kai kiekvienas montažo centimetras yra svarbus, o patikimumas lemia sistemos veikimą, WAGO 2203-7541 daugiapakopis gnybtų blokas tampa racionaliu pasirinkimu. Šis komponentas sujungia tris potencialus (L, N, PE) viename kompaktiškame korpuse, taupydamas vietą skirstomosiose spintose ir valdymo skyduose.

Privalumai profesionalui

PUSH WIRE® technologija leidžia prijungti kietus ir lanksčius laidus be įrankių – tiesiog įstumkite ir jungtis užsifiksuoja. Tai pagreitina montažą ir sumažina klaidų tikimybę. Atidarymo anga palengvina priežiūrą ir leidžia patikrinti jungtis net ir po sumontavimo. Trys lygiai užtikrina aiškų fazės, nulio ir apsauginio laidininko atskyrimą, o penki kontaktiniai taškai suteikia lankstumo jungiant kelis laidus viename potencialė.

Kam tinka

• Pastatų instaliacijoms, kai reikia kompaktiško L, N, PE išdėstymo
• Skirstomiesiems skydams ir jungiamosioms dėžėms
• Pramoniniams valdymo pultams, kur svarbus tvarkingas kabelių vedimas
• Apšvietimo ir maitinimo grandinėms iki 24 A

Pagrindinės specifikacijos

• Gamintojas: WAGO
• Modelis: 2203-7541
• Tipas: Daugiapakopis montažinis gnybtų blokas su atidarymo anga
• Jungimo technologija: PUSH WIRE®
• Potencialų skaičius: 3 (L, N, PE)
• Iš viso kontaktinių taškų: 5
• Vardinė įtampa (EN): 400 V
• Vardinė srovė (EN): 24 A
• Rated impulse voltage: 4 kV
• Laidininko skerspjūvis (kietas): 0,5 – 2,5 mm² (20 – 14 AWG)
• Laidininko skerspjūvis (lanksčius): 0,5 – 2,5 mm² (20 – 14 AWG)
• Nuėmimo ilgis: 11 mm
• Montavimas: ant DIN bėgelio 35 mm
• Spalva: pilka
• Izoliacinė medžiaga: poliamidas (PA 66)
• Taršos laipsnis: 2
• Darbinė temperatūra: nuo –35 °C iki +85 °C
• Sertifikatai: VDE, UL, CSA
• Lygiai: 3

Kaip naudoti

Gnybtų blokas montuojamas ant DIN bėgelio 35 mm. Prieš jungiant laidą, nuimkite izoliaciją 11 mm. Kietą laidą tiesiog įstumkite į atitinkamą angą – spyruoklė automatiškai užfiksuos. Lanksčiam laidui rekomenduojama naudoti užspaudžiamą antgalį, nors galima jungti ir be jo. Norėdami atlaisvinti laidą, naudokite atidarymo angą – įkiškite atsuktuvą ir paspauskite spyruoklę.

Patarimas: norint užtikrinti ilgalaikį patikimumą, naudokite WAGO rekomenduojamą nuėmimo įrankį ir laikykitės gamintojo nurodymų dėl laidų paruošimo. Periodiškai tikrinkite jungčių sandarumą, ypač aplinkoje su vibracija.
