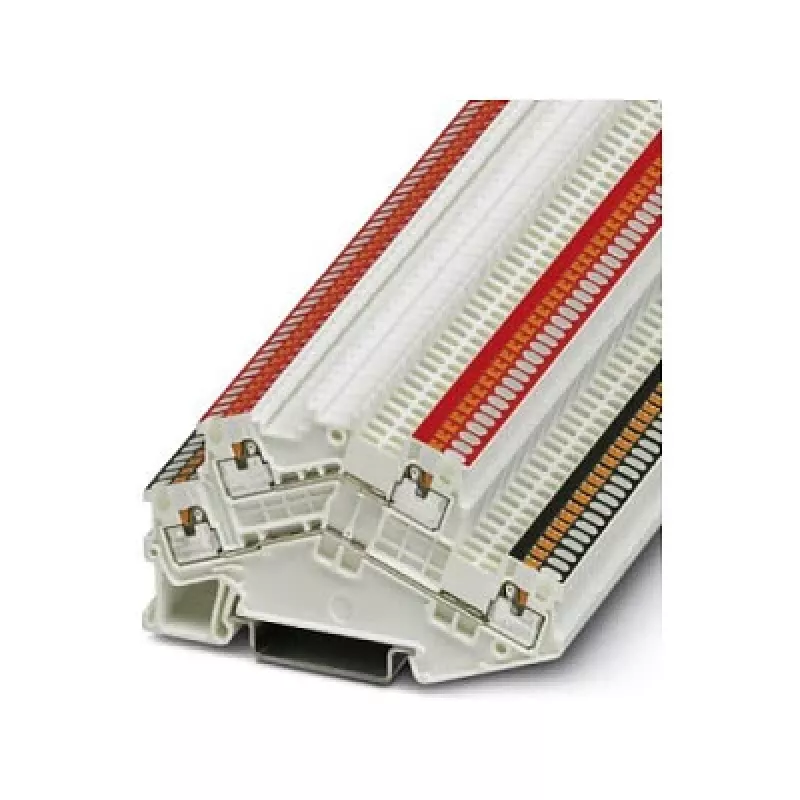

Phoenix Contact PTTBS-1,5/SWH/U-BK/O-RD dviejų lygių gnybtų blokas KNX sistemoms, juodas/raudonas

Kai KNX magistralės instaliacijoje svarbus patikimumas ir aiški struktūra, šis dviejų lygių gnybtų blokas užtikrina tvarkingą ir greitą montavimą. Su 500 V vardine įtampa, 17,5 A srove ir 6 kV impulsine įtampa jis atlaiko sudėtingas eksploatavimo sąlygas, o push-in technologija leidžia atsisakyti įrankių – laidai įtvirtinami tiesiog įkišant.

Paskirtis ir privalumai

Phoenix Contact PTTBS-1,5/SWH/U-BK/O-RD yra specialiai KNX magistralėms sukurtas dviejų lygių gnybtų blokas. Kiekviename lygyje yra po dvi push-in jungtis, iš viso keturios – taip sutaupoma vietos DIN bėgyje ir supaprastinamas laidų sujungimas. Viršutinis lygis yra juodos, o apatinis – raudonos spalvos, todėl poliškumą galima identifikuoti iš pirmo žvilgsnio, sumažinant klaidų riziką montuojant.

Kuo šis modelis išsiskiria

• Dviejų lygių konstrukcija – keturios jungtys užima mažiau vietos bėgyje
• Push-in gnybtai – belaidis montavimas, nuimant izoliaciją 8–10 mm
• Spalvų kodavimas (juoda/raudona) – aiškus KNX poliškumo žymėjimas
• Platus darbinės temperatūros diapazonas: nuo -60 °C iki 105 °C
• 6 kV impulsinė įtampa ir 3 užterštumo laipsnis – tinka atšiauriomis sąlygomis

Pagrindiniai techniniai duomenys

• Tipas: dviejų lygių gnybtų blokas
• Paskirtis: KNX magistralės sistemos
• Jungimo technologija: push-in
• Vardinė įtampa: 500 V
• Vardinė srovė: 17,5 A
• Vardinis skerspjūvis: 1,5 mm²
• Laido skerspjūvis (vientisas/su vytelėmis): 0,14–1,5 mm²
• AWG diapazonas: 26–16
• Lygiai: 2
• Jungtys: 4
• Spalva: juoda (viršutinis lygis), raudona (apatinis lygis)
• Tvirtinimas: DIN bėgis NS 35/7,5 arba NS 35/15
• Izoliacinė medžiaga: poliamidas (PA)
• Degumo klasė: UL 94 V0
• Darbinė temperatūra: -60 °C iki 105 °C
• Izoliacijos nuėmimo ilgis: 8–10 mm
• Impulsinė įtampa: 6 kV
• Užterštumo laipsnis: 3

Rekomendacija

Kompaktiškas dviejų lygių dizainas, aiškus spalvų kodavimas ir patikimos push-in jungtys – šis Phoenix Contact gnybtų blokas yra racionalus pasirinkimas KNX instaliacijoms, kuriose svarbi erdvė ir tvarkinga struktūra.
