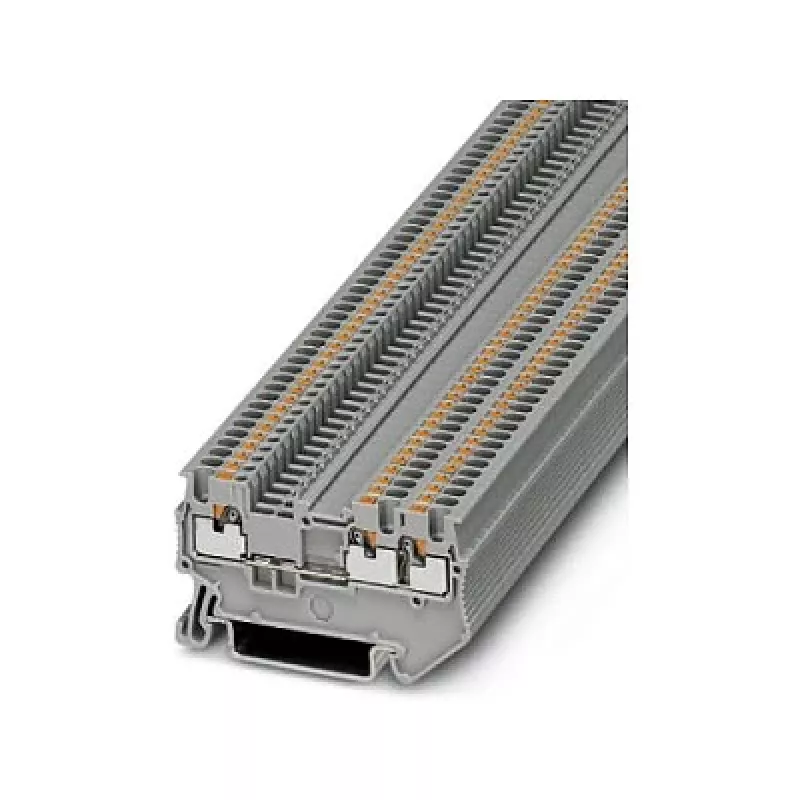

Phoenix Contact PT 1,5/S-TWIN Push-in dviejų lygių gnybtų blokas, pilkas, 1,5 mm², 500 V, 17,5 A, DIN bėgeliui

Skirstomųjų spintų ir valdymo pultų montuotojams, ieškantiems greito ir patikimo laidų sujungimo, šis Phoenix Contact gnybtų blokas yra praktiškas sprendimas. PT 1,5/S-TWIN su Push-in technologija leidžia atsisakyti įrankių ir sutaupyti iki 50% laiko, lyginant su varžtinėmis jungtimis, o dviejų lygių konstrukcija padidina prijungimo tankį neplečiant užimamos vietos.

Privalumai

Push-in jungtis užtikrina tvirtą ir stabilų kontaktą net ir veikiant vibracijai, todėl nereikia periodiškai priveržti. Trys prijungimo taškai viename kompaktiškame 1,5 mm² bloke leidžia efektyviai išnaudoti DIN bėgelio erdvę, o poliamido korpusas pasižymi atsparumu ugniai (UL 94 V0).

Kam tinka

• Pramoninių valdymo spintų ir automatikos sistemų montuotojams
• Pastatų elektros instaliacijos ir skirstymo darbams
• Signalų ir maitinimo grandinių sujungimui mašinose
• Priežiūros nereikalaujančioms jungtims, kuriose svarbu patikimumas

Pagrindinės specifikacijos

• Jungimo technologija: Push-in (be įrankių)
• Prijungimo taškų skaičius: 3
• Vardinis skerspjūvis: 1,5 mm²
• Vardinė įtampa (IEC): 500 V
• Vardinė srovė (IEC): 17,5 A
• Vientiso laidininko skerspjūvis: 0,14 – 1,5 mm²
• Lanksčiojo laidininko skerspjūvis: 0,14 – 1,5 mm²
• AWG diapazonas: 26 – 16
• Nuėmimo ilgis: 8 – 10 mm
• Korpuso medžiaga: poliamidas (PA)
• Degumo klasė: UL 94 V0
• Tvirtinimas: DIN bėgelis NS 35/7,5 arba NS 35/15
• Darbinė temperatūra: nuo –60 °C iki 105 °C
• Standartai: IEC 60947-7-1, UL, CSA, VDE, EAC, cULus Recognized

Kaip naudoti

Nuimkite izoliaciją 8–10 mm, įkiškite laidą į atitinkamą angą – spyruoklinis mechanizmas automatiškai užfiksuoja kontaktą. Nereikia jokių įrankių. Norėdami atjungti, paspauskite oranžinį svirtelės mygtuką ir ištraukite laidą. Blokas montuojamas ant standartinio DIN bėgelio, užfiksuojant jį spyruokliniu mechanizmu.

Patarimas: norėdami užtikrinti ilgalaikį patikimumą, naudokite tik tinkamo skerspjūvio laidus (0,14–1,5 mm²) ir laikykitės nurodyto nuėmimo ilgio. Prieš įjungdami įtampą, vizualiai patikrinkite, ar laidai iki galo įstatyti ir fiksuoti.
