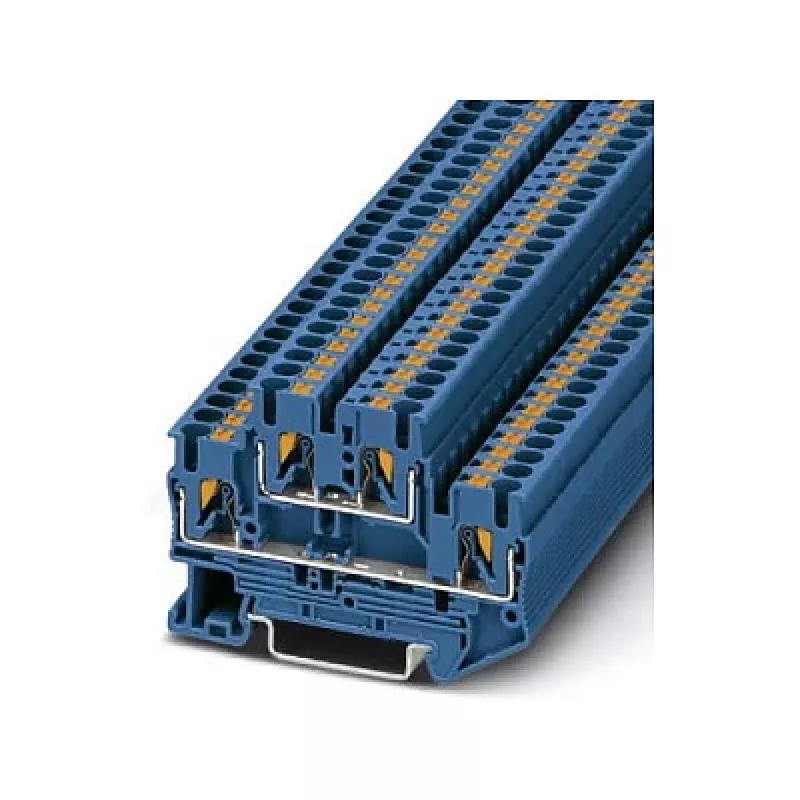

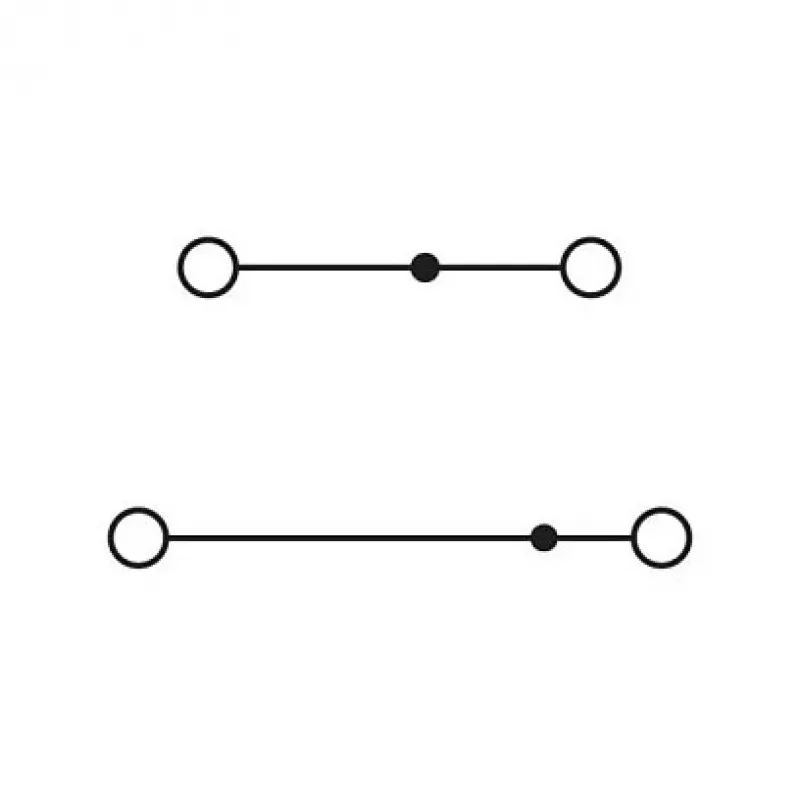

Phoenix 3210570 PTTB 2,5 BU dviejų lygių įspaudžiamasis gnybtų blokas

Kai valdymo spintose ir skirstomuosiuose skyduose kiekvienas centimetras yra brangus, o laidų tankis nuolat auga, Phoenix 3210570 PTTB 2,5 BU dviejų lygių gnybtų blokas išsprendžia šią problemą iš esmės – vieno standartinio gnybto vietoje jis suteikia du atskirus prijungimo lygius. Įspaudžiamoji technologija leidžia tiesiogiai įkišti vientisus arba su užspaudžiamomis įvorėmis paruoštus laidus – be įrankių, be sukimo, be pamestų varžtų. Dėl to skydų gamyba tampa greitesnė ir patikimesnė. Mėlynas korpusas aiškiai identifikuoja jį kaip neutralų arba specialios paskirties gnybtą, o kompaktiškas dizainas palieka daugiau vietos kitiems komponentams DIN bėgyje.

Kam jis skirtas

Šis gnybtų blokas sukurtas elektros skydų gamintojams, mašinų OEM ir priežiūros technikams, kuriems reikia maksimalaus laidų tankio neprarandant naudojimo paprastumo. Jis tinka pramoninėms valdymo sistemoms, pastatų automatikai ir bet kokioms programoms, kuriose dvi atskiros grandinės turi būti sujungtos minimalioje erdvėje. Jei dirbate su 2,5 mm² laidais ant NS 35 DIN bėgio ir vertinate belaikį sujungimą, šis blokas puikiai įsilies į jūsų darbo eigą.

Pagrindiniai privalumai

• Dviejų lygių konstrukcija: du nepriklausomi prijungimo lygiai viename kompaktiškame korpuse, padvigubinantys laidų tankį.
• Įspaudžiamasis sujungimas: tiesiogiai įkiškite vientisus arba su įvorėmis paruoštus laidus – atsuktuvo nereikia, sutrumpėja surinkimo laikas.
• Keturi prijungimo taškai: po du kiekviename lygyje, kiekvienas priima laidus nuo 0,14 iki 4 mm² (vientisus) arba nuo 0,14 iki 2,5 mm² (vytųjų).
• Mėlynas korpusas: standartinė spalva neutraliems arba specialios paskirties gnybtams, padedanti greitai identifikuoti.
• Aukštos kokybės izoliacija: poliamidas (PA) su UL 94 V0 degumo klase – saugumui ir ilgaamžiškumui.
• Platus temperatūrų diapazonas: veikia nuo -60 °C iki 105 °C, tinka atšiaurioms aplinkoms.
• Tarptautiniai sertifikatai: IEC, UL, CSA, VDE, EAC – užtikrina atitiktį įvairiose rinkose.

Specifikacijos

• Gamintojas: Phoenix Contact
• Modelis: PTTB 2,5 BU
• MPN: 3210570
• EAN: 4046356418997
• Tipas: dviejų lygių gnybtų blokas
• Sujungimo būdas: įspaudžiamasis
• Spalva: mėlyna
• Vardinis skerspjūvis: 2,5 mm²
• Lygiai: 2
• Prijungimai: 4 (po 2 kiekviename lygyje)
• Vardinė įtampa (IEC): 500 V
• Vardinė srovė (IEC): 22 A
• Vientisų laidų skerspjūvis: 0,14–4 mm² (26–12 AWG)
• Vytųjų laidų skerspjūvis: 0,14–2,5 mm² (26–12 AWG)
• Tvirtinimas: NS 35/7,5 ir NS 35/15 DIN bėgis
• Korpuso medžiaga: poliamidas (PA)
• Degumo klasė: UL 94 V0
• Nuėmimo ilgis: 10 mm
• Darbinė temperatūra: nuo -60 °C iki 105 °C
• Taršos laipsnis: 3
• Apsaugos laipsnis: IP20
• Standartai: IEC 60947-7-1, UL, CSA, VDE, EAC

Patarimai

Naudodami vytus laidus, visada uždėkite įvores, kad užtikrintumėte patikimą įspaudžiamąjį sujungimą ir išvengtumėte gijų lūžimo. Vientisus laidus tiesiog nuimkite 10 mm izoliacijos ir įkiškite – spyruoklinis mechanizmas tvirtai suima. Norėdami atlaisvinti laidą, mažu atsuktuvu paspauskite integruotą oranžinį stūmiklį. Gnybtų bloką montuokite ant standartinio NS 35 DIN bėgio – jis užsifiksuoja be įrankių. Didelės vibracijos aplinkoje įsitikinkite, kad įspaudžiamasis sujungimas atitinka jūsų reikalavimus, nes varžtiniai gnybtai kraštutiniais atvejais gali užtikrinti didesnį laikymą.
