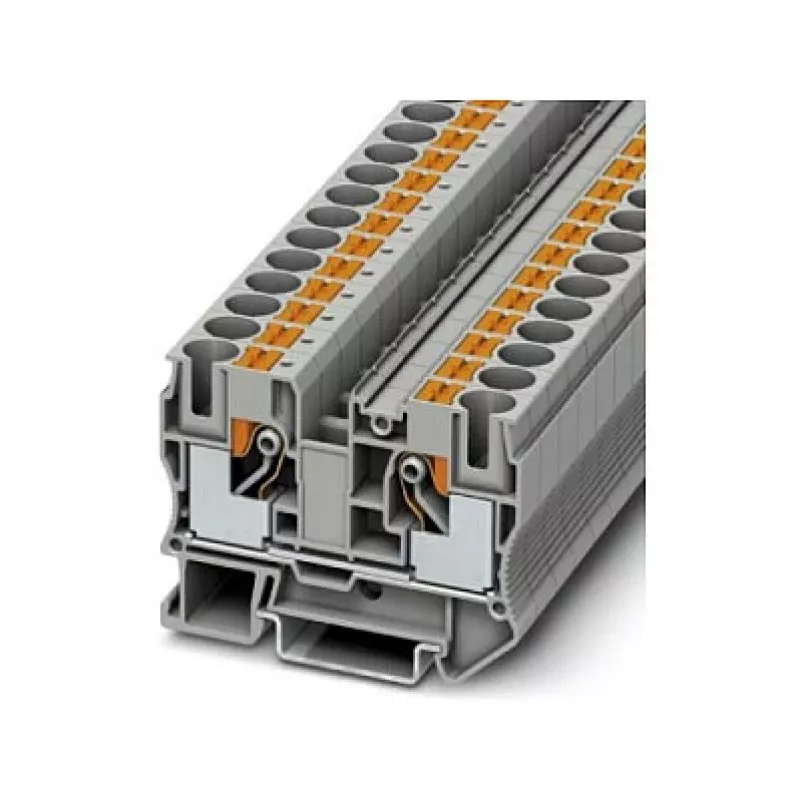

Phoenix 3212120 PT 10 Prakišamoji jungiamoji gnybtų juosta, 10 mm², pilka

Kai valdymo spintoje reikia perduoti 57 A srovę, o vietos nedaug, įprasti varžtiniai gnybtai tampa kliūtimi – jie reikalauja įrankių, laiko ir kruopščios priežiūros. Phoenix 3212120 PT 10 prakišamoji gnybtų juosta išsprendžia šią problemą: 10 mm² skerspjūvio, 1000 V įtampos ir 57 A apkrovos parametrai telpa kompaktiškame korpuse, o prakišama jungtis leidžia laidą prijungti be įrankių, per kelias sekundes.

Kodėl tai svarbu jūsų gamybai

Kiekviena minutė, praleista prie gnybtų, yra laikas, kurį galėtumėte skirti svarbesniems darbams. Phoenix 3212120 PT 10 prakišama technologija pašalina varžtų sukimą ir užtikrina patikimą, atsparų vibracijai kontaktą, kuris nereikalauja periodinio priveržimo. Tai ypač aktualu įrenginiams, dirbantiems nuolatinės vibracijos sąlygomis, pvz., pramoninėse mašinose ar transporto sistemose.

Pagrindiniai privalumai

• Didelė apkrova: 57 A esant 1000 V (IEC) – tinka galios paskirstymo grandinėms.
• Prakišama jungtis: laidai įkišami be įrankių, sutaupoma iki 50 % montavimo laiko.
• Platus laidų diapazonas: vientisi nuo 0,5 iki 16 mm², suvyti nuo 0,5 iki 10 mm².
• Patvarus poliamido korpusas: V0 degumo klasė pagal UL 94, darbinė temperatūra nuo -60 °C iki 105 °C.
• Tarptautiniai sertifikatai: IEC 60947-7-1, UL, CSA, VDE, EAC – tinka eksportuojamiems gaminiams.

Kam šis gnybtas tinka

Phoenix 3212120 PT 10 yra skirtas valdymo spintų gamintojams, mašinų OEM ir techninės priežiūros specialistams, kurie vertina patikimumą ir greitą montavimą. Jis puikiai tinka maitinimo grandinėms, variklių valdikliams, paskirstymo skydams ir kitoms sistemoms, kuriose reikia perduoti didesnes sroves ir užtikrinti ilgalaikį veikimą be priežiūros.

Pagrindinės specifikacijos

• Jungties tipas: prakišama (push-in)
• Vardinis skerspjūvis: 10 mm²

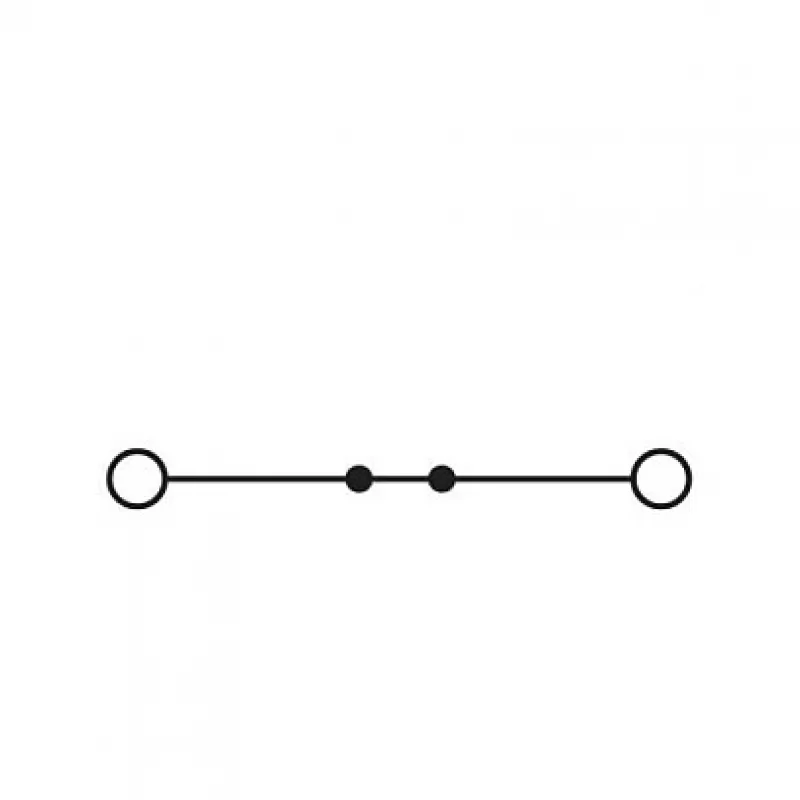

• Jungčių skaičius: 2
• Pozicijų skaičius: 1
• Vardinė įtampa (IEC): 1000 V
• Vardinė srovė (IEC): 57 A
• Vardinė impulsinė įtampa: 8 kV
• Izoliacinė medžiaga: poliamidas (PA)
• Spalva: pilka
• Tvirtinimas: DIN bėgelis NS 35/7,5 arba NS 35/15
• Vientisų laidų skerspjūvis: 0,5–16 mm²
• Suvytų laidų skerspjūvis: 0,5–10 mm²
• Nuėmimo ilgis: 18 mm
• Darbinė temperatūra: nuo -60 °C iki 105 °C
• Degumo klasė: V0 (UL 94)
• Taršos laipsnis: 3
• Perįtampio kategorija: III
• Sertifikatai: IEC 60947-7-1, UL, CSA, VDE, EAC

Kaip naudoti

Prijungimui nuimkite laidą 18 mm ilgio, įkiškite jį į prakišamą angą, kol pasipriešins – kontaktas užsifiksuoja automatiškai. Atjungimui naudokite atsuktuvą, kad paspaustumėte atleidimo svirtelę. Gnybtas montuojamas ant DIN bėgelio NS 35, todėl jį lengva integruoti į esamas sistemas.

Patarimas: naudokite su tvirtagaliais laidais, kad išvengtumėte suvytų laidų išsisklaidymo ir užtikrintumėte maksimalų kontaktinį plotą. Reguliariai tikrinkite, ar gnybtai nėra perkrauti – nors jie skirti 57 A, ilgalaikė apkrova neturi viršyti gamintojo nurodytų verčių.
