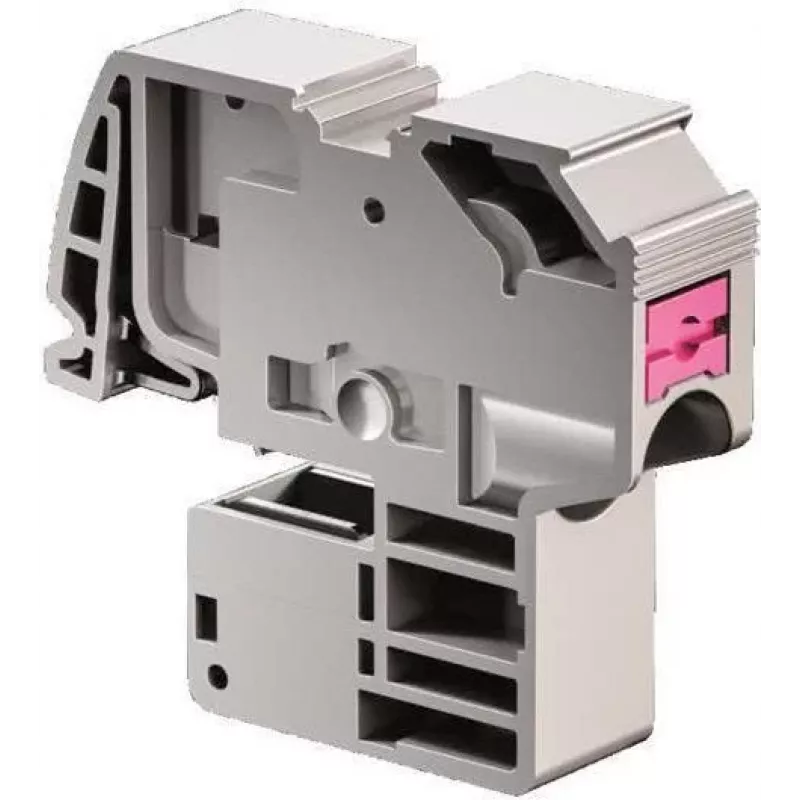

Rittal SV 3451505 laidininko gnybtas šynų sistemoms

Kai skirstomojoje spintoje reikia patikimai prijungti iki 50 mm² skerspjūvio laidininką prie šynos, kiekvienas kontaktas turi būti nepriekaištingas. Rittal SV 3451505 laidininko gnybtas su varžtiniu sujungimu užtikrina stabilų ir ilgaamžį kontaktą, atlaikantį iki 160 A srovę ir 690 V AC įtampą. Montuojamas tiesiai ant Rittal SV šynų sistemų, įskaitant RiLine60, be papildomų adapterių.

Kodėl verta rinktis

• Didelė srovės galia – iki 160 A, tinka reikliems pramoniniams sprendimams.
• Platus laidininkų diapazonas: 1,5–50 mm² (lankstūs ir standūs).
• Tiesioginis montavimas ant šynų – sutaupoma laiko ir papildomų dalių.
• Tvirta poliamido (PA) korpusas su IP20 apsauga sumontavus.
• Atitinka VDE, UL, CSA ir CCC standartus.

Techniniai duomenys

• Sujungimo tipas: varžtinis
• Nominali darbinė įtampa: 690 V AC
• Nominali impulsinė atsparumo įtampa: 8 kV
• Priveržimo momentas: 4 Nm
• Darbinė temperatūra: -25 °C iki +70 °C
• Korpuso medžiaga: poliamidas (PA)
• Kontakto medžiaga: elektrolitinis varis, alavuotas
• Polių skaičius: 1
• Jungčių skaičius: 1 laidininkas vienam gnybtui
• Spalva: pilka / juoda

Kam tinka

Šis gnybtas skirtas elektros skirstymo spintų gamintojams, pramonės automatizavimo specialistams ir elektrikams, kurie vertina patikimumą ir ilgą tarnavimo laiką. Jis puikiai tinka tiek naujų spintų surinkimui, tiek esamų sistemų modernizavimui.

Naudojimo patarimai

Prieš montuodami įsitikinkite, kad šynos plotis atitinka 12–30 mm, o storis – 5–10 mm. Priveržkite varžtą 4 Nm momentu, kad užtikrintumėte patikimą kontaktą. Nenaudokite papildomų poveržlių ar adapterių – gnybtas skirtas tiesioginiam montavimui.
