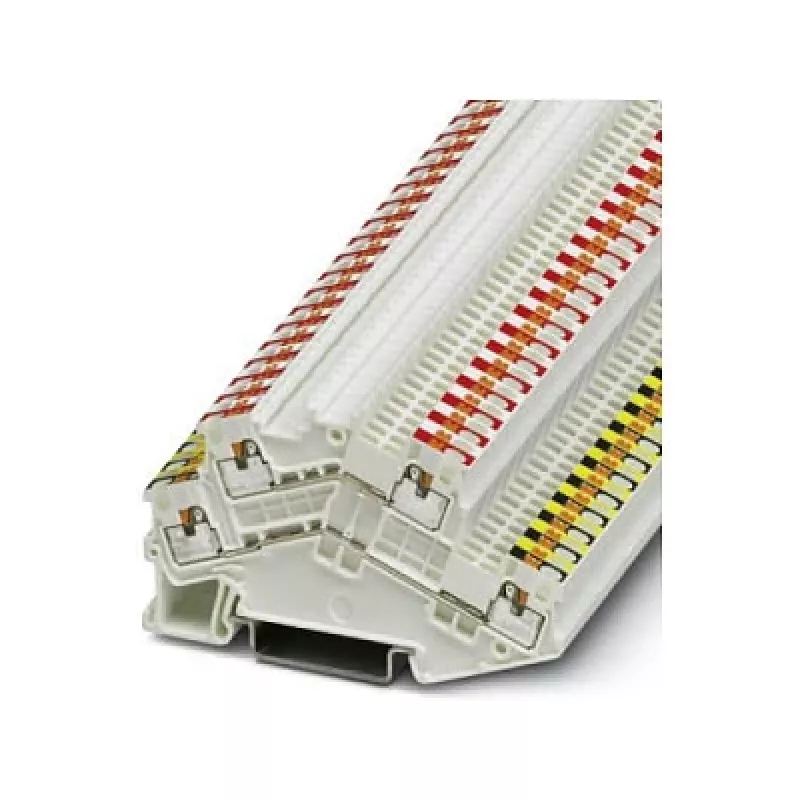

Phoenix Contact 3214663 PTTBS 1,5/S-KNX dviejų lygių gnybtų blokas KNX magistralės sistemoms, Push-in jungtis, juodos/raudonos ir baltos/geltonos spalvos | Kur.lt

Kai KNX magistralės instaliacijoje kiekvienas centimetras DIN bėgio yra brangus, o aiškumas – ne prabanga, o būtinybė, Phoenix Contact 3214663 PTTBS 1,5/S-KNX dviejų lygių gnybtų blokas į keturias Push-in jungtis sutalpina tai, kam paprastai reikėtų dviejų atskirų gnybtų. Viršutinis lygis skirtas raudonai/juodai KNX porai, apatinis – pagalbiniams baltiems/geltoniems laidininkams; tokia spalvinė logika sumažina montavimo klaidų riziką tiek įrengimo, tiek priežiūros metu.

Privalumai jūsų projektams

• Dviejų lygių konstrukcija su keturiomis Push-in jungtimis: po dvi kiekviename lygyje, tinka vientisiems ir daugagysliams laidininkams nuo 0,14 mm² iki 1,5 mm² (AWG 26–16).
• KNX specifinis spalvų kodavimas: viršutinis lygis juodas/raudonas, apatinis – baltas/geltonas, atitinka standartines KNX kabelių spalvas – identifikacija akimirksniu.
• Vardinė įtampa 500 V ir vardinė srovė 17,5 A (IEC), vardinė impulsinė įtampa 6 kV – tinka KNX magistralės ir pagalbinėms grandinėms.
• Jungimas be įrankių: įkiškite nuimtą laidininką (8–10 mm) ir gauta patikima, atspari vibracijai jungtis.
• Tvirtinama ant standartinio DIN bėgio NS 35/7,5 arba NS 35/15 – greita integracija į skirstomuosius skydus ir valdymo spintas.
• Korpusas iš poliamido (PA) su UL 94 V0 degumo klase – užtikrina priešgaisrinę saugą pastatų instaliacijose.
• Platus darbinės temperatūros diapazonas nuo -60 °C iki +105 °C, taršos laipsnis 3 ir viršįtampių kategorija III – tinka sudėtingoms aplinkoms.

Kaip tai keičia kasdienį darbą

Montuotojams nebereikia spėlioti, kuris laidas į kurią jungtį – viršutinio lygio juodi ir raudoni gnybtai atkartoja KNX magistralės laidus, o apatiniai balti ir geltoni skirti pagalbiniams signalams ar maitinimui. Push-in mechanizmas priima tiek vientisus, tiek daugagyslius laidininkus be žarnelių, todėl skydo surinkimas pagreitėja. Kompaktiškas dviejų lygių formatas perpus sumažina užimamą bėgio plotą, palikdamas daugiau vietos kitiems komponentams. Poliamido korpusas atlaiko mechaninį įtempį ir išlaiko izoliacijos vientisumą visame temperatūrų diapazone, todėl sprendimas patikimas tiek šildomose, tiek nešildomose patalpose.

Pagrindinės specifikacijos

• Jungimo būdas: Push-in
• Lygiai: 2
• Jungtys: 4 (po 2 kiekviename lygyje)
• Vardinė įtampa (IEC): 500 V
• Vardinė srovė (IEC): 17,5 A
• Vardinė impulsinė įtampa: 6 kV
• Vientiso laidininko skerspjūvis: 0,14 mm² – 1,5 mm²
• Daugagyslio laidininko skerspjūvis: 0,14 mm² – 1,5 mm²
• AWG diapazonas: 26 – 16
• Nuėmimo ilgis: 8 – 10 mm
• Izoliacinė medžiaga: poliamidas (PA)
• Spalvinis kodavimas: viršutinis lygis juodas/raudonas, apatinis – baltas/geltonas
• Tvirtinimas: DIN bėgis NS 35/7,5 arba NS 35/15
• Darbinė temperatūra: -60 °C iki +105 °C
• Taršos laipsnis: 3
• Viršįtampių kategorija: III
• Degumo klasė (UL 94): V0
• Paskirtis: KNX magistralės sistemos

Pabaigai

Šis gnybtų blokas nėra universalus praėjimo elementas – jis specialiai sukurtas KNX instaliacijoms, su spalvomis koduotais lygiais, atitinkančiais standartinę magistralės laidų schemą. Push-in technologija ir dviejų lygių tankis daro jį praktišku pasirinkimu šiuolaikiniams pastatų automatizavimo projektams.
