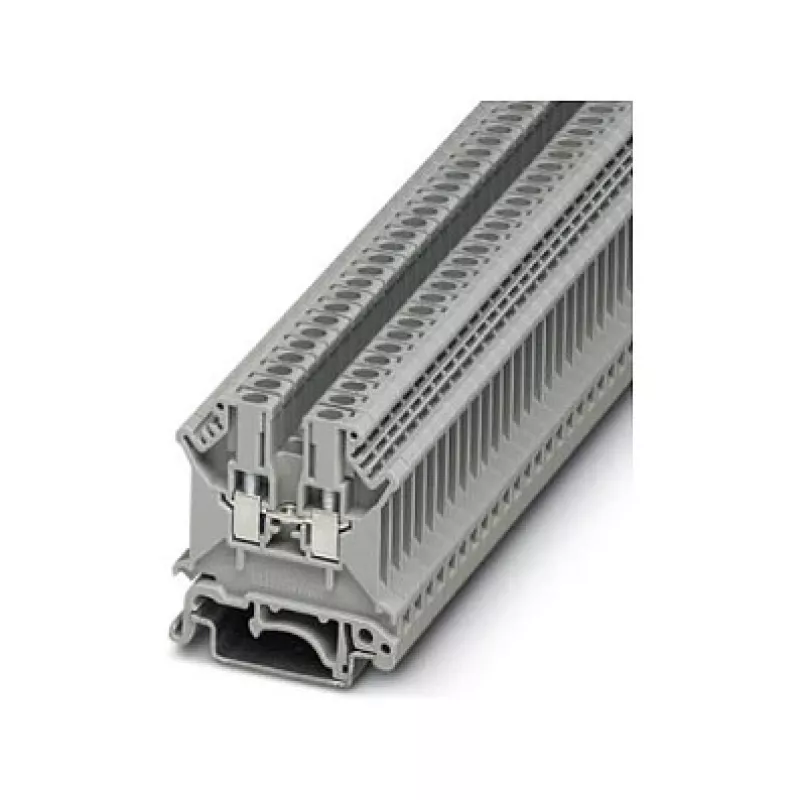

Phoenix 3001501 UK 3 N Praeinamoji gnybtų juosta, varžtinis sujungimas, 2,5 mm², 800 V, 24 A, tvirtinimui ant DIN bėgelio, pilka

Kai reikia patikimo laidų sujungimo valdymo spintose ar skirstomuosiuose įrenginiuose, Phoenix 3001501 UK 3 N praeinamoji gnybtų juosta užtikrina aukštą įtampos ir srovės lygį kompaktiškame korpuse. Šis modelis su varžtiniu sujungimu yra skirtas profesionaliems montuotojams, kuriems svarbus stabilumas ir ilgaamžiškumas.

Privalumai jūsų sistemai

Gnybtų juosta sukurta naudoti pramoninėje aplinkoje, kur reikalingas patikimas ryšys esant 800 V įtampai ir 24 A srovei. Varžtinis sujungimas užtikrina tvirtą, atsparų vibracijai kontaktą tiek vientisiems, tiek vytiems laidams. Poliamido korpusas atitinka UL 94 V0 degumo klasę, todėl tinka naudoti ten, kur keliami aukšti saugos reikalavimai.

Kam tinka

Ši gnybtų juosta yra tinkamiausias pasirinkimas elektros skydų gamintojams, automatikos sistemų integratoriams ir pramonės įmonių techninės priežiūros specialistams. Ji puikiai tinka valdymo spintose, skirstomuosiuose įrenginiuose ir automatikos sistemose, kur reikia perduoti signalą ar maitinimą per pertvarą.

Pagrindinės specifikacijos

• Vardinė įtampa (IEC): 800 V
• Vardinė srovė (IEC): 24 A
• Vardinis skerspjūvis: 2,5 mm²
• Vientisų laidų skerspjūvis: 0,2 – 4 mm²
• Vytų laidų skerspjūvis: 0,2 – 2,5 mm²
• Laidų skerspjūvis AWG: 24 – 12
• Jungčių skaičius: 2
• Pozicijų skaičius: 1
• Tvirtinimas: DIN bėgelis NS 35/7,5, NS 35/15
• Izoliacinė medžiaga: poliamidas (PA)
• Spalva: pilka
• Degumo klasė (UL 94): V0
• Nuėmimo ilgis: 8 mm
• Sraigto sriegis: M3
• Prigriežimo momentas: 0,5 – 0,6 Nm
• Darbinė temperatūra: -60 °C iki 105 °C
• Taršos laipsnis: 3

Kaip naudoti

Gnybtų juosta montuojama ant DIN bėgelio NS 35/7,5 arba NS 35/15. Nuimkite izoliaciją 8 mm ilgio, įkiškite laidą į gnybtą ir priveržkite sraigtą rekomenduojamu momentu. Varžtinis sujungimas užtikrina patikimą kontaktą, kurį galima lengvai atjungti ir vėl prijungti priežiūros metu.

Patarimas: naudokite kalibruotą dinamometrinį atsuktuvą, kad priveržimo momentas būtų tikslus – tai užtikrins ilgalaikį kontaktų stabilumą ir išvengsite per didelio sraigto apkrovos.
