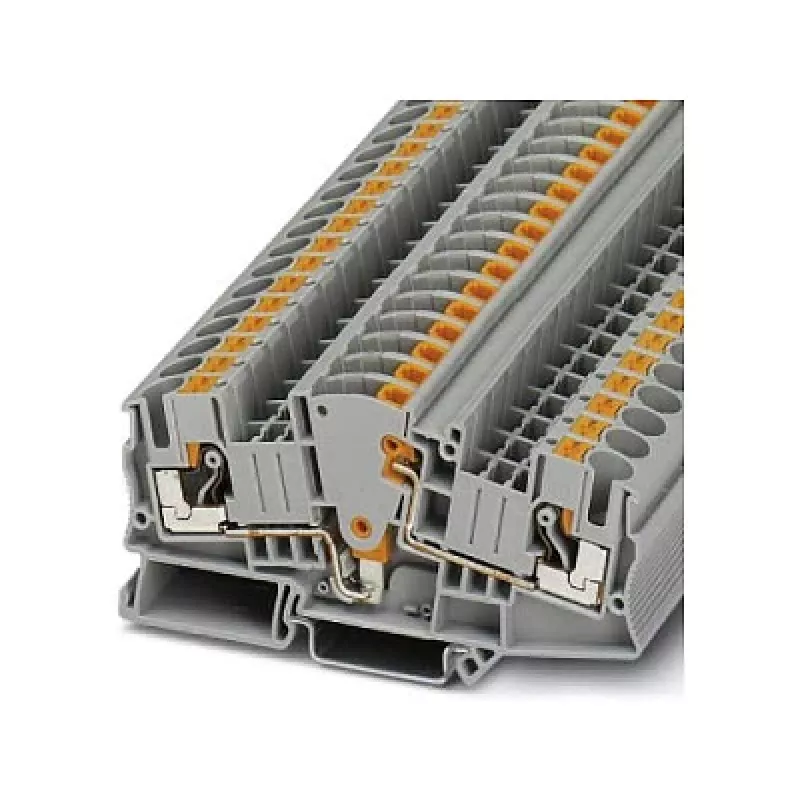

Phoenix Contact PTME 6 Messwandler-Trennklemme Push-in atjungimo gnybtų blokas, 1000 V, 41 A, 6 mm², pilkas

Skirta profesionalams, dirbantiems su matavimo ir izoliavimo grandinėmis aukštojoje įtampoje, šis Phoenix Contact PTME 6 Messwandler-Trennklemme užtikrina patikimą veikimą net sudėtingiausiomis pramoninėmis sąlygomis. Su vardine impulsine įtampa 8 kV ir vardine įtampa 1000 V, šis atjungimo gnybtų blokas atlaiko iki 41 A srovę ir priima laidininkus iki 10 mm² kieto skerspjūvio, todėl yra universalus sprendimas transformatorių ir srovės transformatorių grandinėms.

Apžvalga

PTME 6 yra vieno lygio, vieno potencialo gnybtų blokas su trimis push-in jungtimis. Integruotas atjungimo slankiklis leidžia saugiai ir be įrankių izoliuoti grandinę, o 4 mm matavimo lizdas suteikia galimybę patogiai atlikti matavimus ir testavimą neišjungiant laidų. Pilkas poliamido korpusas yra be halogenų ir nedegus (UL 94 V0), užtikrinantis ilgalaikį patikimumą.

Pagrindiniai privalumai

• Didelė srovės galia: vardinė srovė 41 A, vardinis skerspjūvis 6 mm².
• Platus laidininkų diapazonas: priima kietus laidininkus nuo 0,5 iki 10 mm² ir lanksčius nuo 0,5 iki 6 mm² (AWG 20-8).
• Push-in jungtis be įrankių: sutrumpina montavimo laiką ir užtikrina atsparumą vibracijai.
• Integruotas atjungimo slankiklis: leidžia greitai izoliuoti grandinę testavimui ar priežiūrai.
• Matavimo lizdas: 4 mm skersmens, tinka standartiniams matavimo kištukams, supaprastina diagnostiką.
• Patvari konstrukcija: darbinė temperatūra nuo -60 °C iki 105 °C, taršos laipsnis 3, viršįtampio kategorija III.
• Lankstus montavimas: tinka DIN bėgeliui NS 35/7,5 ir NS 35/15.

Techniniai duomenys

• Jungimo būdas: Push-in jungtis
• Jungčių skaičius: 3
• Potencialų skaičius: 1
• Vardinė įtampa (IEC): 1000 V
• Vardinė srovė (IEC): 41 A
• Vardinis skerspjūvis: 6 mm²
• Kieto laidininko skerspjūvis: 0,5 mm² - 10 mm²
• Lankstaus laidininko skerspjūvis: 0,5 mm² - 6 mm²
• Laidininko skerspjūvis AWG: 20 - 8
• Nuėmimo ilgis: 10 mm
• Izoliacinė medžiaga: PA (poliamidas)
• Spalva: pilka
• Montavimo tipas: DIN bėgelis NS 35/7,5, NS 35/15
• Darbinė temperatūra: -60 °C ... 105 °C
• Taršos laipsnis: 3
• Viršįtampio kategorija: III
• Vardinė impulsinė įtampa: 8 kV
• Degumo klasė (UL 94): V0
• Atjungimo tipas: Atjungimo slankiklis
• Matavimo jungtis: Matavimo lizdas 4 mm

Mūsų vertinimas

PTME 6 sujungia aukštas elektrines charakteristikas su patogia push-in technologija ir praktiška atjungimo funkcija. Platus laidininkų priėmimas ir tvirta konstrukcija daro jį puikiu pasirinkimu matavimo ir izoliavimo programoms valdymo spintose bei energijos skirstymo sistemose.
