DeLOCK gnybtų blokų rinkinys DIN bėgiui, 8 kontaktų, 5,08 mm žingsnis, kampuotas, žalias

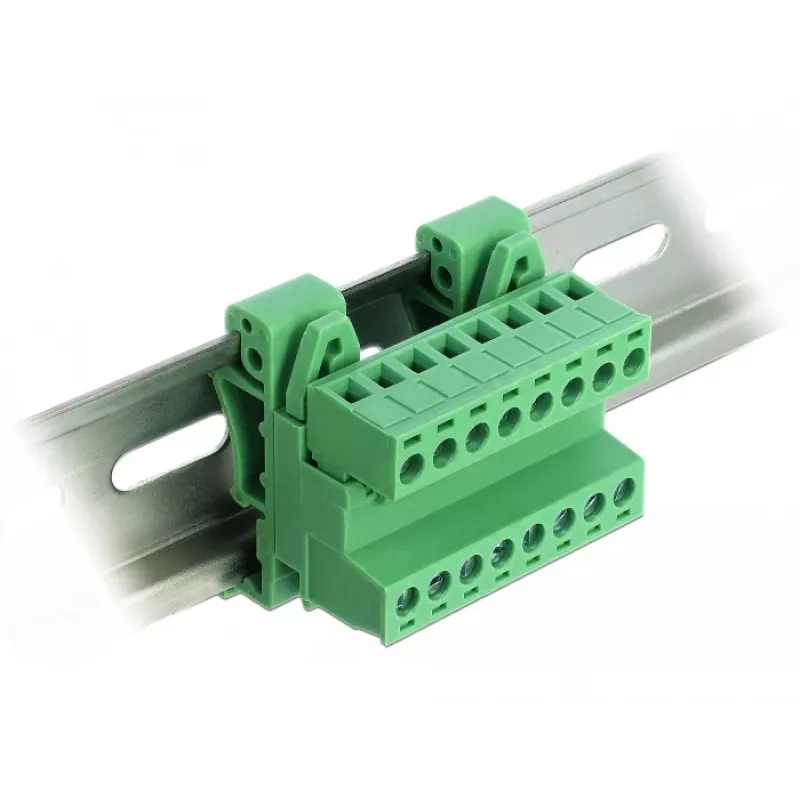

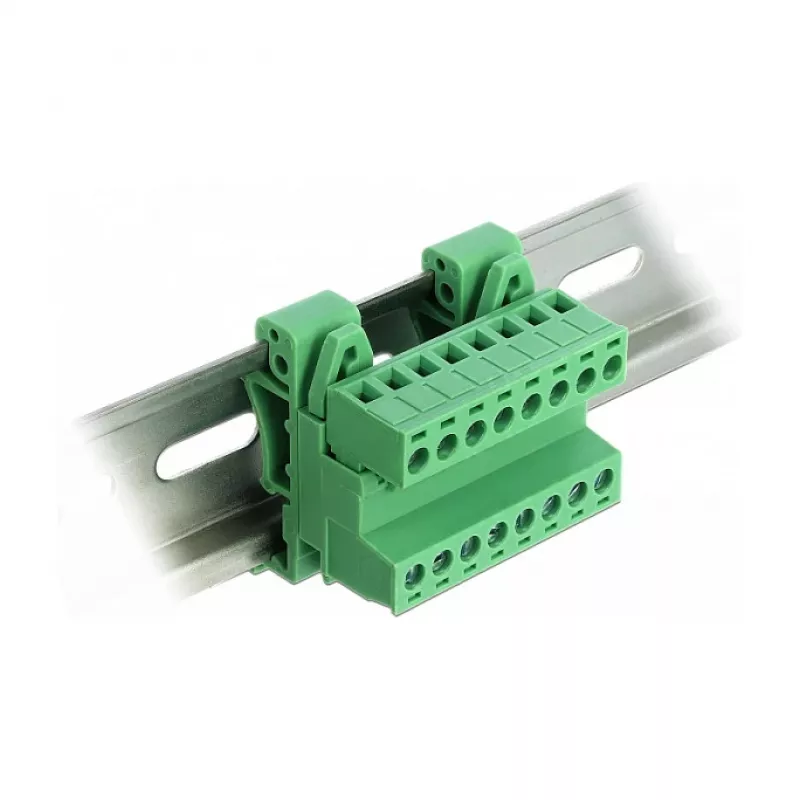

Kai skydo laidai turi būti prijungiami ir atjungiami per kelias sekundes, o ne atsukant kiekvieną varžtą atskirai, šis DeLOCK gnybtų blokų rinkinys tampa kasdienio darbo dalimi. Jis leidžia sukurti kištukinius sujungimus ant standartinio 35 mm DIN bėgio, todėl techninė priežiūra ir modifikacijos vyksta žymiai greičiau.

Kodėl verta rinktis

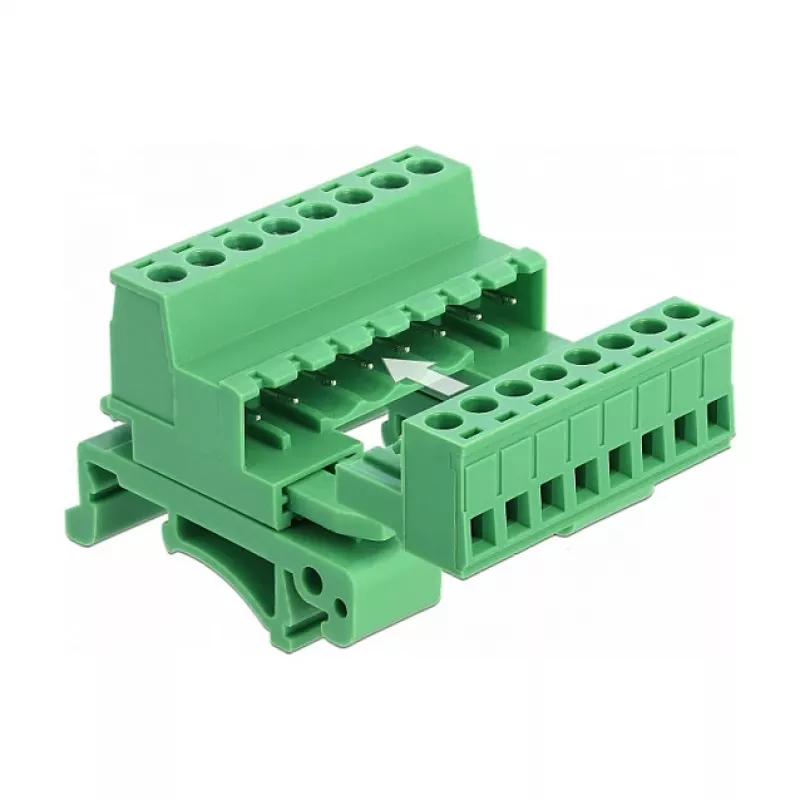

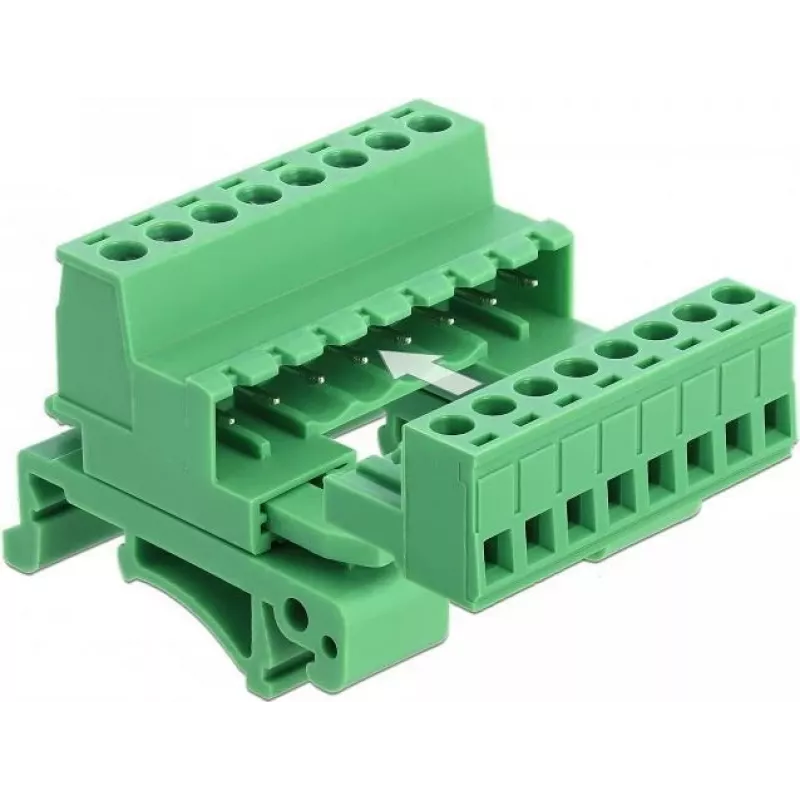

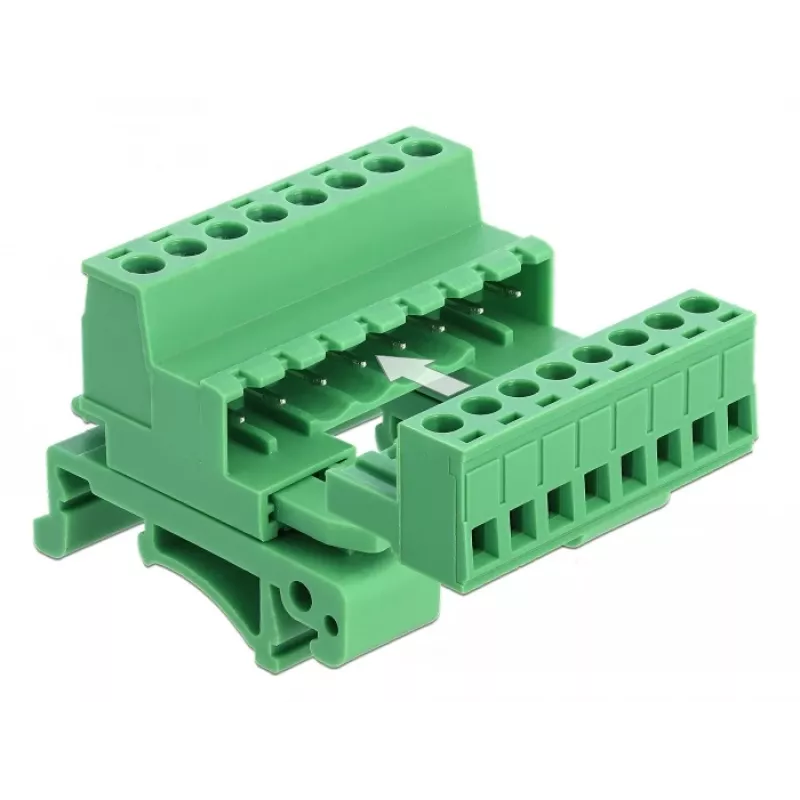

Rinkinį sudaro vienas 8 kontaktų kištukas (male) ir viena atitinkama lizdinė dalis (female) su 90° kampu. Tokia konstrukcija leidžia lengvai išimti ir vėl įstatyti laidų ryšulį, netrikdant ant bėgio pritvirtintos bazės. Kampinė orientacija ypač naudinga tankiuose valdymo skyduose, kur kiekvienas milimetras yra svarbus.

Pagrindinės specifikacijos

• 8 kontaktų gnybtų blokų rinkinys, skirtas DIN bėgiui
• Kontaktų žingsnis: 5,08 mm
• Jungties orientacija: kampuota (90°)
• Vardinė įtampa: 300 V
• Vardinė srovė: 10 A
• Laido skersmuo: 28–12 AWG (0,2–2,5 mm²)
• Izoliatoriaus medžiaga: PA66, degumas UL 94V-0
• Kontaktų medžiaga: žalvaris, alavuotas
• Varžtų medžiaga: plienas, cinkuotas, dydis M2.5, sukimo momentas 0,4 Nm
• Darbinė temperatūra: -40 °C iki 105 °C
• Spalva: žalia

Kam tinka

• PLC įėjimų/išėjimų prijungimui automatizavimo sistemose
• Maitinimo paskirstymui valdymo skydeliuose
• Signalų laidų sujungimui su jutikliais ir vykdikliais
• Prototipų kūrimui ir testavimui ant DIN bėgio

Kaip naudoti

Nuimkite izoliaciją nuo laidų galų, įkiškite juos į varžtinius gnybtus ir priveržkite 0,4 Nm jėga. Tada tiesiog įstatykite kištuką į lizdą – jungtis paruošta. Jei reikia pakeisti laidų konfigūraciją, atjunkite kištuką, atlikite pakeitimus ir vėl prijunkite. Varžtiniai gnybtai priima tiek vienagyslius, tiek daugiagyslius laidus iki 2,5 mm².

Patarimas: kadangi rinkinyje yra tik vienas kištukas ir vienas lizdas, planuodami didesnį projektą įsigykite reikiamą kiekį rinkinių iš anksto. Žalia spalva padės greitai identifikuoti šią jungtį tarp kitų skydo elementų.
