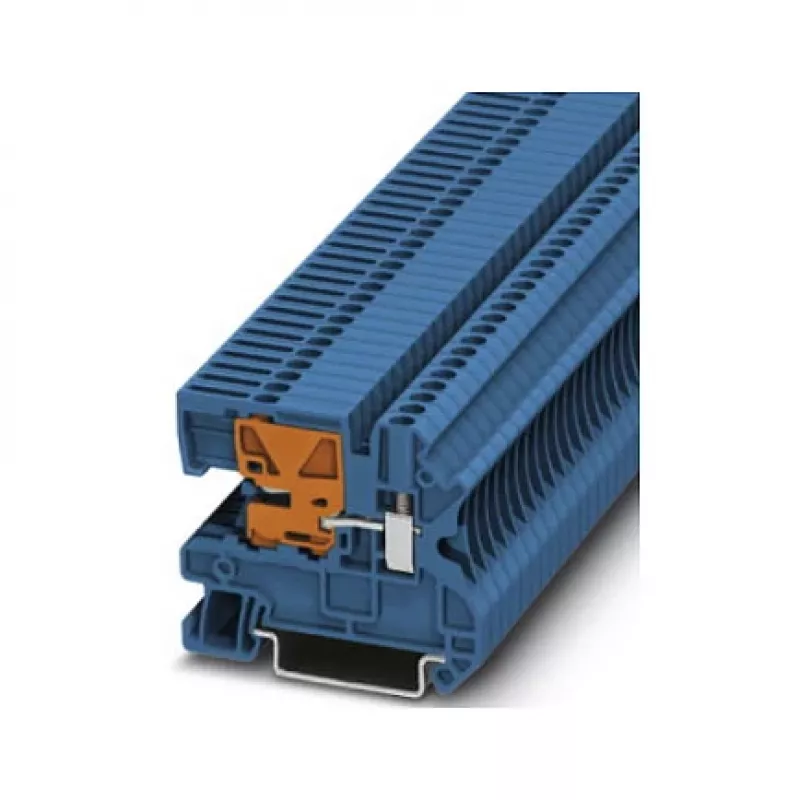

Phoenix Contact N-atjungimo gnybtų blokas UTN 2.5, 2.5 mm², varžtinis sujungimas, mėlynas (3245011)

Skirstomųjų spintų ir valdymo pultų montuotojams bei priežiūros specialistams svarbiausia – aiškiai apibrėžtas ir patikimas grandinės atjungimo taškas. Šis Phoenix Contact 3245011 N-atjungimo gnybtų blokas iš UTN 2.5 serijos skirtas būtent tokiems atvejams: jis leidžia greitai ir saugiai atjungti nulinį laidininką techninės priežiūros ar avarinio išjungimo metu, nereikalaujant ardyti visos instaliacijos.

Kam jis skirtas

Šis gnybtų blokas – idealus pasirinkimas skydų gamintojams, elektrikams ir įrenginių priežiūros specialistams, dirbantiems pramoninėse mašinose, procesų valdymo sistemose ar energijos skirstymo įrenginiuose. Jis užtikrina aiškų nulinio laidininko atjungimą, atitinkantį IEC standartus ir aukštus eksploatacinės saugos reikalavimus.

Pagrindiniai privalumai

• N-atjungimo funkcija su matomu slankikliu – vienareikšmiškai matoma grandinės pertrauka.
• Varžtinė jungtis užtikrina dujoms nepralaidų ir atsparų vibracijai kontaktą.
• Vardinė įtampa 500 V ir vardinė srovė 24 A – tinka įvairioms apkrovoms.
• Platus laidininkų diapazonas: nuo 0,14 iki 4 mm² (vientisi ir vyti) arba 26–12 AWG.
• Mėlynas korpusas – iš karto atpažįstamas nulinis laidininkas.
• Savaime gesinanti poliamido izoliacinė medžiaga (UL 94 V0) didesniam saugumui.
• Universalus montavimas ant DIN bėgelio NS 35/7,5 arba NS 35/15.

Specifikacijos

• Gamintojas: Phoenix Contact
• MPN: 3245011
• Tipas: N-atjungimo gnybtų blokas
• Jungimo būdas: varžtinis
• Vardinis skerspjūvis: 2,5 mm²
• Laidininko skerspjūvis (vientisas): 0,14–4 mm²
• Laidininko skerspjūvis (vytas): 0,14–4 mm²
• AWG dydis: 26–12
• Jungčių skaičius: 2
• Potencialų skaičius: 1
• Spalva: mėlyna
• Montavimas: DIN bėgelis NS 35/7,5, NS 35/15
• Vardinė įtampa (IEC): 500 V
• Vardinė srovė (IEC): 24 A
• Viršįtampių kategorija: III
• Taršos laipsnis: 3
• Izoliacinė medžiaga: PA (poliamidas)
• Degumo klasė: UL 94 V0
• Nuėmimo ilgis: 9 mm
• Prisukimo momentas: 0,5–0,6 Nm

Naudojimo patarimai

Norėdami užtikrinti patikimą kontaktą, nupjaukite laidininką reikiamo ilgio ir nuimkite 9 mm izoliacijos. Įstatykite laidininką iki galo į gnybtą ir priveržkite varžtą 0,5–0,6 Nm momentu. Prieš atlikdami bet kokius techninės priežiūros darbus, visada patikrinkite atjungimą slankikliu. Gnybtų blokas skirtas montuoti ant standartinių bėgelių atitinkamoje apsaugos klasės korpuse.
