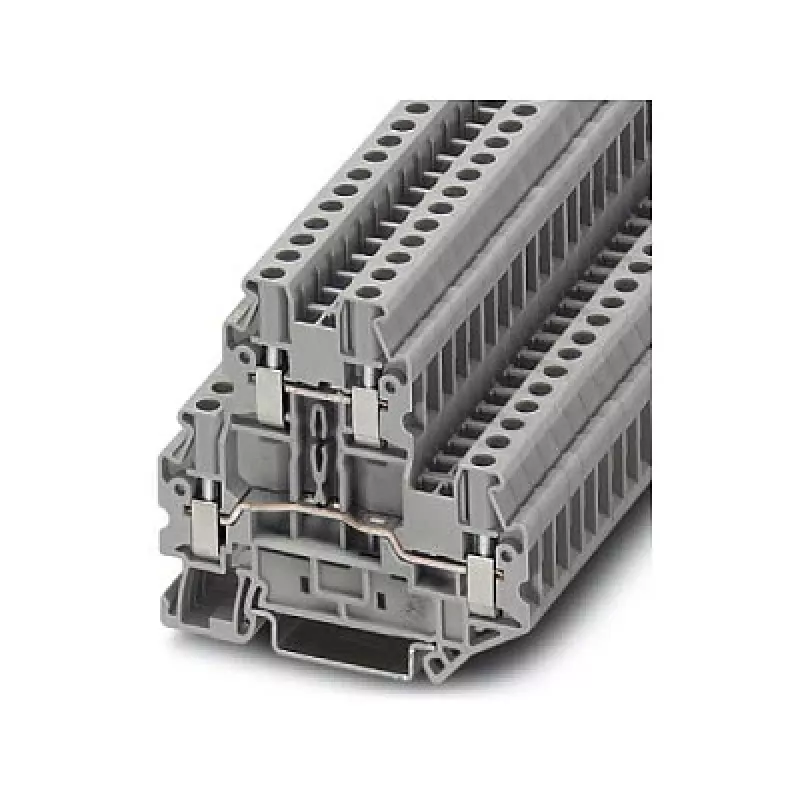

Phoenix 3044636 UTTB 2,5 dviejų lygių gnybtų blokas

Projektuotojams ir montuotojams, kurie valdymo spintose susiduria su vietos stygiumi, „Phoenix 3044636 UTTB 2,5“ dviejų lygių gnybtų blokas yra sprendimas, leidžiantis dvigubai padidinti laidų tankį neplečiant DIN bėgio užimamo ploto. Šis kompaktiškas įrenginys sujungia du nepriklausomus potencialus viename korpuse, todėl tampa praktišku pasirinkimu tiek pramoninėse valdymo spintose, tiek skirstomuosiuose skyduose. Sraigtinė jungtis užtikrina patikimą, priežiūros nereikalaujantį kontaktą su kietais ir lanksčiais laidais iki 2,5 mm², o pilkas poliamido izoliacinis korpusas atitinka UL 94 V0 degumo reikalavimus, didinančius saugumą.

Privalumai

• Dviejų lygių konstrukcija: du potencialai viename bloke, taupanti vietą bėgyje.
• Sraigtinė jungtis su M3 sriegiu, priveržimo momentas 0,5–0,6 Nm užtikrina patikimą fiksavimą.
• Platus laidų diapazonas: kieti 0,14–4 mm², lankstūs 0,14–2,5 mm² (AWG 26–12).
• Skirta 500 V / 24 A (IEC), taršos laipsnis 3.
• Montuojama ant standartinio DIN bėgio NS 35/7,5 arba NS 35/15.
• Izoliacinė medžiaga: poliamidas (PA), degumo klasė UL 94 V0.

Naudojimas kasdien

Elektrikai įvertins paprastą montavimą: nuimkite 9 mm izoliacijos, įkiškite laidą ir priveržkite sraigtą nurodytu momentu. Dviejų lygių išdėstymas padeda išlaikyti laidų tvarką ir prieinamumą, sutrumpindamas gedimų paieškos laiką. Dėl kompaktiškų matmenų galima tankiai išdėstyti blokus, o tvirtas PA korpusas atlaiko mechaninį įtempimą ir šilumines apkrovas, būdingas pramoninėje aplinkoje.

Pilnos specifikacijos

• Tipas: dviejų lygių gnybtų blokas

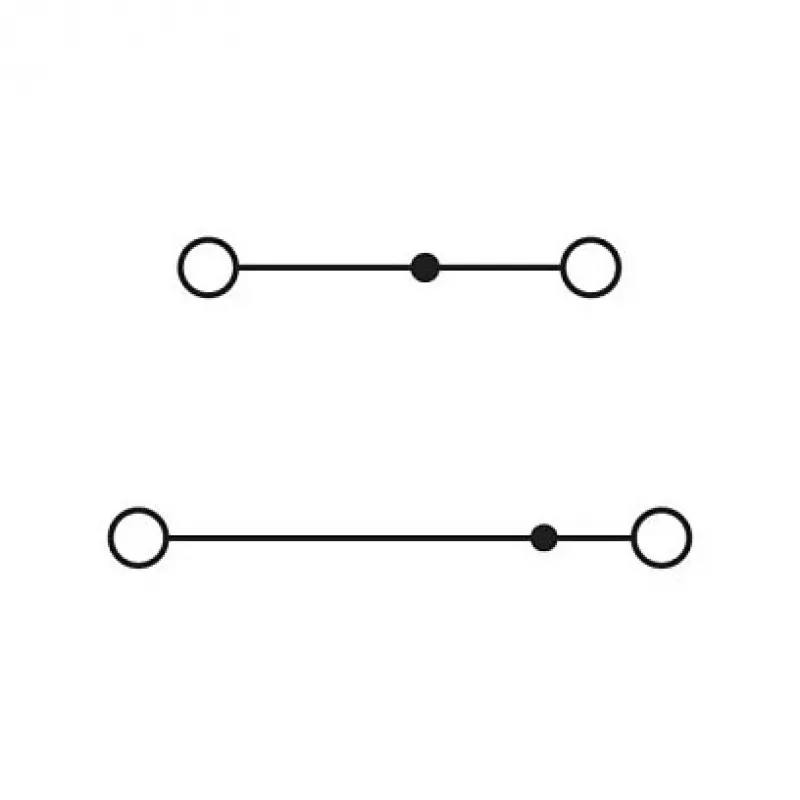

• Lygiai: 2
• Jungtys: 4
• Potencialai: 2
• Jungimo būdas: sraigtinis
• Vardinė įtampa (IEC): 500 V
• Vardinė srovė (IEC): 24 A
• Vardinis skerspjūvis: 2,5 mm²
• Kietų laidų skerspjūvis: 0,14–4 mm²
• Lanksčių laidų skerspjūvis: 0,14–2,5 mm²
• AWG diapazonas: 26–12
• Izoliacijos nuėmimo ilgis: 9 mm
• Sriegis: M3
• Priveržimo momentas: 0,5–0,6 Nm
• Montavimas: DIN bėgis NS 35/7,5, NS 35/15
• Spalva: pilka
• Izoliacinė medžiaga: PA (poliamidas)
• Degumo klasė: UL 94 V0
• Taršos laipsnis: 3

Baigiamoji pastaba

„Phoenix 3044636 UTTB 2,5“ sukurtas patikimumui ir vietos efektyvumui – tai patikimas pasirinkimas profesionaliam elektros instaliavimui, kai reikia kompaktiško, didelio tankio laidų sujungimo.
