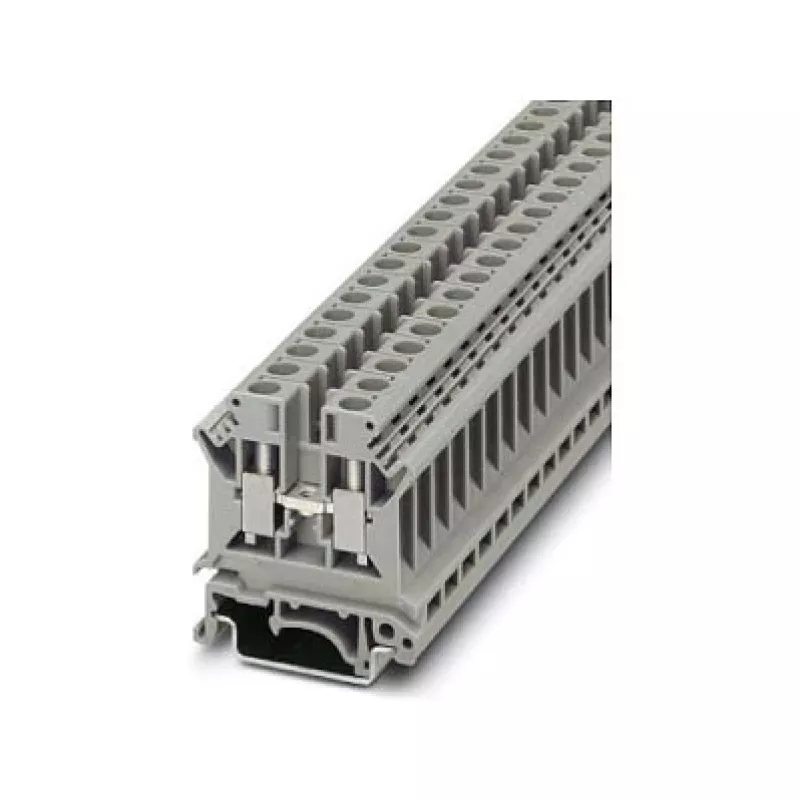

Phoenix Contact 3004524 UK 6 N Praeinamoji gnybtų jungtis, varžtinis sujungimas, 6 mm², pilka

Kai valdymo spintose ar skirstomuosiuose skyduose reikia patikimai sujungti laidus, kiekviena gnybtų jungtis tampa atsakomybės tašku. Phoenix Contact 3004524 UK 6 N praeinamoji gnybtų jungtis išsprendžia šią problemą kompaktišku, varžtiniu spaustuku, kuris saugiai sujungia du laidininkus iki 6 mm². Pilkas poliamido korpusas montuojamas ant standartinių DIN bėgių, todėl tai puikus pasirinkimas tvarkingoms ir lengvai aptarnaujamoms gnybtų eilėms automatikos, mašinų gamybos ir elektros instaliacijos projektuose.

Kam skirta

Ši gnybtų jungtis skirta skydų gamintojams, elektrikams ir priežiūros technikams, kuriems reikia patikimo ir erdvę taupančio sujungimo taško maitinimo ir valdymo grandinėms. Ji tinka ten, kur laidininkus reikia sujungti arba šakoti ant DIN bėgio, ypač aplinkoje su vibracija arba ten, kur numatomas periodinis perjungimas.

Pagrindiniai privalumai

• Praeinamoji konstrukcija su 2 varžtinėmis jungtimis – paprastas ir aiškus laidų sujungimas
• Priima laidininkus nuo 0,2 iki 6 mm² (AWG 20–8), tiek viengyslius, tiek vytinius
• Vardinė įtampa 800 V (IEC) ir vardinė srovė 41 A – tinka daugeliui pramoninių grandinių
• Poliamido (PA) izoliacinis korpusas, atitinka UL 94 V0 degumo klasę
• Montuojama ant NS 35/7,5, NS 35/15 arba NS 32 DIN bėgių
• Platus darbinės temperatūros diapazonas: nuo -60 °C iki +105 °C
• M3 varžtas, priveržimo momentas 0,8–1 Nm – užtikrina patikimą kontaktą

Specifikacijos

• Tipas: praeinamoji gnybtų jungtis
• Sujungimo būdas: varžtinis
• Jungčių skaičius: 2
• Pozicijų skaičius: 1
• Lygmenų skaičius: 1
• Vardinis skerspjūvis: 6 mm²
• AWG diapazonas: 20–8
• Vardinė įtampa (IEC): 800 V
• Vardinė srovė (IEC): 41 A
• Izoliacinė medžiaga: poliamidas (PA)
• Spalva: pilka
• Montavimas: DIN bėgis (NS 35/7,5, NS 35/15, NS 32)
• Nuėmimo ilgis: 10 mm
• Sriegis: M3
• Priveržimo momentas: 0,8–1 Nm
• Darbinė temperatūra: nuo -60 °C iki +105 °C
• Degumo klasė: UL 94 V0
• Taršos laipsnis: 3

Naudojimo patarimai

Norėdami užtikrinti patikimą kontaktą, nuimkite izoliaciją iki 10 mm ir priveržkite M3 varžtą rekomenduojamu momentu. Naudokite tinkamą atsuktuvą, kad nepažeistumėte varžto galvutės. Montuodami įsitikinkite, kad gnybtų jungtis tvirtai užsifiksavo ant DIN bėgio. Vytiniams laidininkams rekomenduojama naudoti žiedinius antgalius, kad būtų išvengta išsibėgiojimo ir pagerintas kontaktas.

Svarbu: prieš įtampą patikrinkite, ar visi varžtai priveržti nurodytu momentu – tai apsaugos nuo peršilimo ir trumpojo jungimo rizikos.
