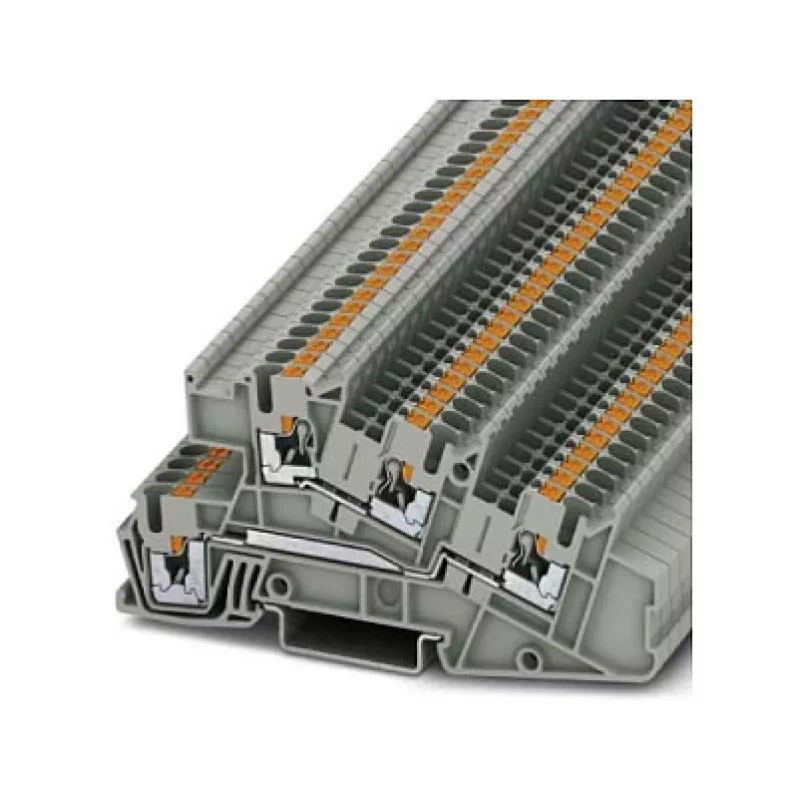

Phoenix Contact PTI 2,5-L/L Montavimo daugiapakopis gnybtų blokas, Push-in, 3 lygiai, 24 A, 500 V, pilkas

Elektrikams ir skydų gamintojams, dirbantiems su valdymo spintomis bei pastatų instaliacijomis, dažnai reikia paskirstyti maitinimą ir signalus keliuose lygiuose neprarandant vietos ar aiškumo. Phoenix Contact PTI 2,5-L/L montavimo daugiapakopis gnybtų blokas išsprendžia šią problemą: trys vienas virš kito esantys lygiai ir šešios push-in jungtys kompaktiškame pilkame korpuse. Jis montuojamas ant standartinių DIN bėgių NS 35/7,5 arba NS 35/15, todėl puikiai tinka šiuolaikiniams skirstomiesiems skydams ir mašinų instaliacijoms.

Pagrindinės specifikacijos

• Gaminio tipas: praėjimo gnybtų blokas instaliaciniams laidams
• Jungimo technologija: push-in, be įrankių kietiems laidininkams
• Lygiai: 3; jungčių skaičius: 6
• Vardinė įtampa (IEC): 500 V; vardinė srovė (IEC): 24 A
• Vardinis skerspjūvis: 2,5 mm²; kietų laidininkų diapazonas: 0,14–4 mm²; lanksčių: 0,14–2,5 mm²; AWG 26–12
• Nuėmimo ilgis: 10 mm
• Spalva: pilka; izoliacinė medžiaga: poliamidas (PA), degumo klasė UL 94 V0
• Darbinė temperatūra: nuo -60 °C iki +105 °C; taršos laipsnis 3; viršįtampio kategorija III
• Standartai ir sertifikatai: IEC 60947-7-1, UL, cUL, VDE, EAC

Kodėl verta rinktis

Push-in technologija gerokai sutrumpina laidų prijungimo laiką: tiesiog įkiškite nuimtą kietą laidininką arba lankstų laidininką su antgaliu, ir spyruoklinis spaustukas jį tvirtai užfiksuoja. Trijų lygių konstrukcija sutalpina šešis prijungimo taškus vos kelių milimetrų plotyje, taip atlaisvindama vietą bėgyje kitiems komponentams. Poliamido korpusas yra be halogenų ir atsparus liepsnai pagal UL 94 V0, todėl atitinka griežtus priešgaisrinės saugos reikalavimus pastatų instaliacijose. Su UL, cUL, VDE ir EAC sertifikatais šis gnybtų blokas priimtinas projektuose visoje Europoje, Šiaurės Amerikoje ir už jų ribų.

Idealiai tinka

• Skirstomiesiems skydams gyvenamuosiuose ir komerciniuose pastatuose
• Valdymo spintoms mašinų gamyboje ir automatikoje
• Signalo ir maitinimo paskirstymui ŠVOK bei apšvietimo sistemose
• Esamų instaliacijų modernizavimui, kai vietos ribotos
• Skydų gamybos įmonėms, kurioms reikia greito, be įrankių atliekamo laidų sujungimo didelės apimties gamyboje

Naudinga žinoti

Šis gnybtų blokas priklauso Phoenix Contact PTI serijai, garsėjančiai kompaktišku daugiapakopiu dizainu ir patikimomis spyruoklinėmis jungtimis. Tiekiamas standartinės pilkos spalvos; kitos spalvos gali būti prieinamos pagal užklausą. Visada patikrinkite maksimalią srovę ir įtampą pagal savo konkrečią paskirtį ir vietinius elektros instaliacijos reglamentus. Push-in mechanizmas skirtas kietiems laidininkams arba lankstiems laidininkams su antgaliais; ploniems laidininkams be antgalių naudokite atsuktuvą, kad atidarytumėte spaustuką. Darbinės temperatūros diapazonas nuo -60 °C iki +105 °C leidžia naudoti atšiauriomis sąlygomis, tačiau esant aukštesnei aplinkos temperatūrai vardinė srovė gali būti sumažinta.
