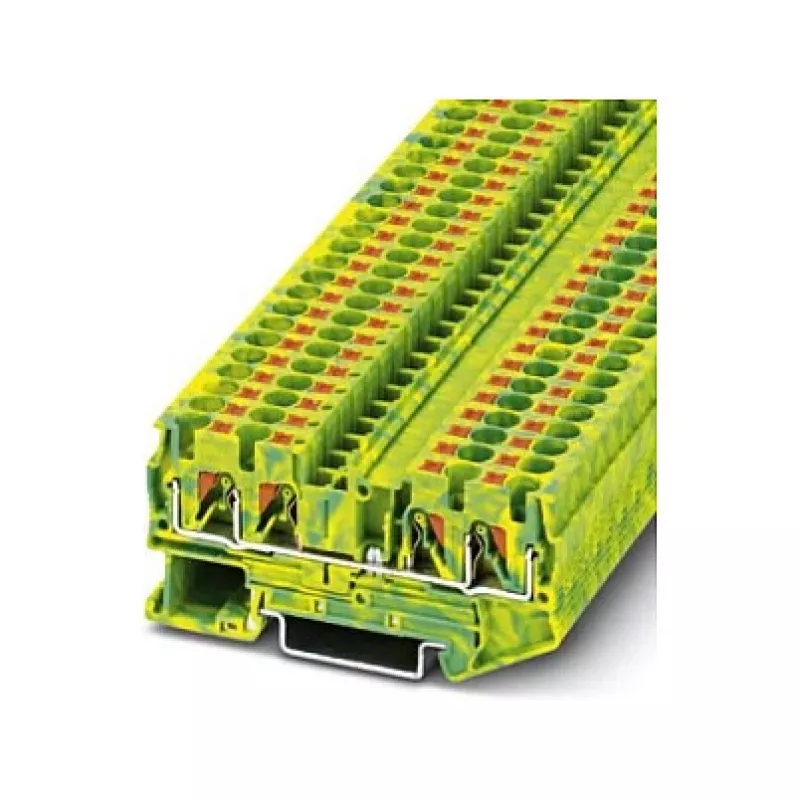

Phoenix 3211780 PT 4-TWIN-PE apsauginio laidininko gnybtų blokas, įspaudžiamas, 4 mm², žaliai geltonas

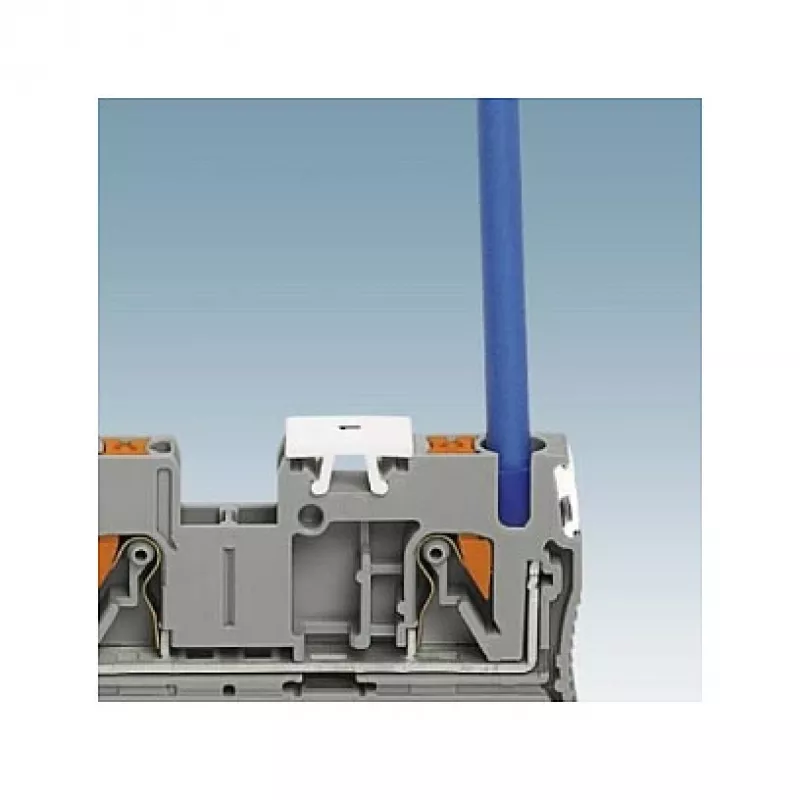

Kai įrenginių valdymo spintose kiekviena minutė kainuoja, o patikimumas – ne derybų objektas, Phoenix 3211780 PT 4-TWIN-PE apsauginio laidininko gnybtų blokas tampa sprendimu, kuris leidžia montuoti greičiau ir dirbti ilgiau be priežiūros. Įspaudžiama technologija pašalina įrankių poreikį – laidininkas įstumiamas vienu judesiu, o spyruoklinis kontaktas užtikrina pastovų prispaudimą net esant vibracijai. Tai reiškia mažiau laiko kiekvienai jungčiai ir mažiau rizikos dėl atsilaisvinusių varžtų ateityje.

Privalumai

Įspaudžiami gnybtai sumažina laidų sujungimo laiką iki 50 %, palyginti su varžtų jungtimis, o nereikalaujantis priežiūros spyruoklinis spaustukas išlaiko pastovų kontaktinį slėgį net ir veikiant vibracijai. Gnybtų blokas palaiko platų laidininkų skerspjūvių diapazoną – nuo 0,2 mm² iki 6 mm² (vientisų) ir nuo 24 iki 10 AWG, todėl tinka įvairioms įžeminimo reikmėms. Jo PA izoliacinė medžiaga atitinka UL 94 V0 degumo reikalavimus, o darbinė temperatūra nuo -60 °C iki 105 °C tinka atšiaurioms aplinkoms. PE funkcija integruojama tiesiogiai į DIN bėgelį, užtikrinant automatinį įžeminimo kontaktą be papildomų laidų.

Kam tinka

• Valdymo grandinių įžeminimui mašinų gamyboje ir skydų gamyboje
• Apsauginiam įžeminimui automatikos sistemose ir elektros skirstymo įrenginiuose
• Naudojimui su DIN bėgeliais NS 35/7,5 ir NS 35/15 pramoninėse spintose
• Aplikacijoms, kurioms reikia didelio atsparumo vibracijai ir nereikalaujančių priežiūros jungčių
• Įrengimams, kur reikia greitai ir be įrankių sujungti kelis PE laidininkus

Pagrindinės specifikacijos

• Sujungimo technologija: įspaudžiama
• Vardinis skerspjūvis: 4 mm²
• Jungčių skaičius: 3
• Pozicijų skaičius: 1
• Tvirtinimo būdas: DIN bėgelis (NS 35/7,5, NS 35/15)
• Izoliacinė medžiaga: PA (poliamidas), degumo klasė UL 94 V0
• Nuėmimo ilgis: 10 mm
• Vientiso laidininko skerspjūvis: 0,2 - 6 mm²
• Suviyto laidininko skerspjūvis: 0,2 - 4 mm²
• Laidininko skerspjūvis AWG: 24 - 10
• Darbinė temperatūra: -60 °C iki 105 °C
• Standartai / patvirtinimai: IEC 60947-7-2, UL, CSA, EAC, VDE

Rekomendacijos

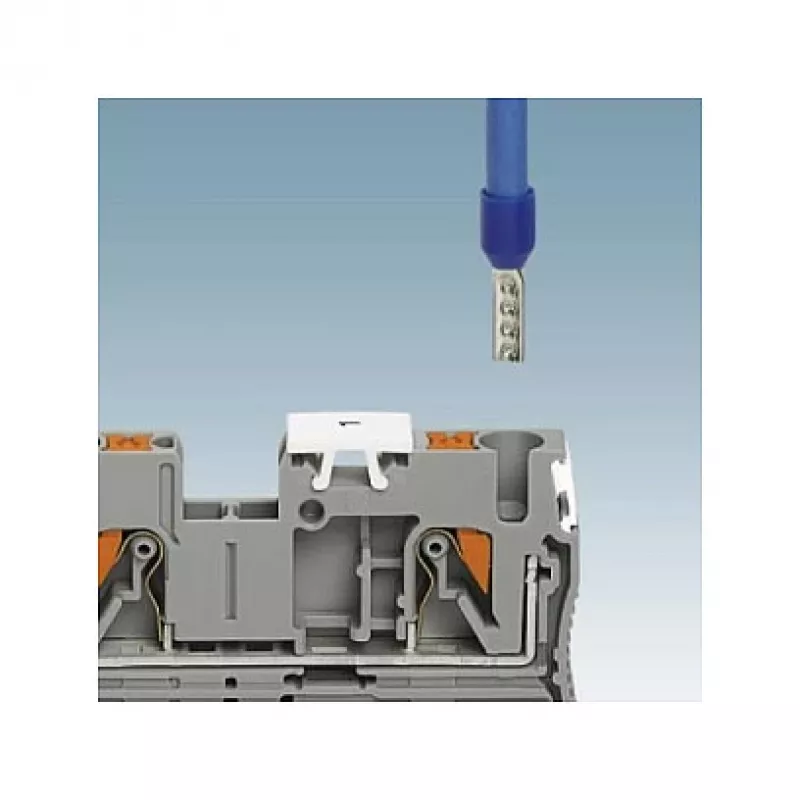

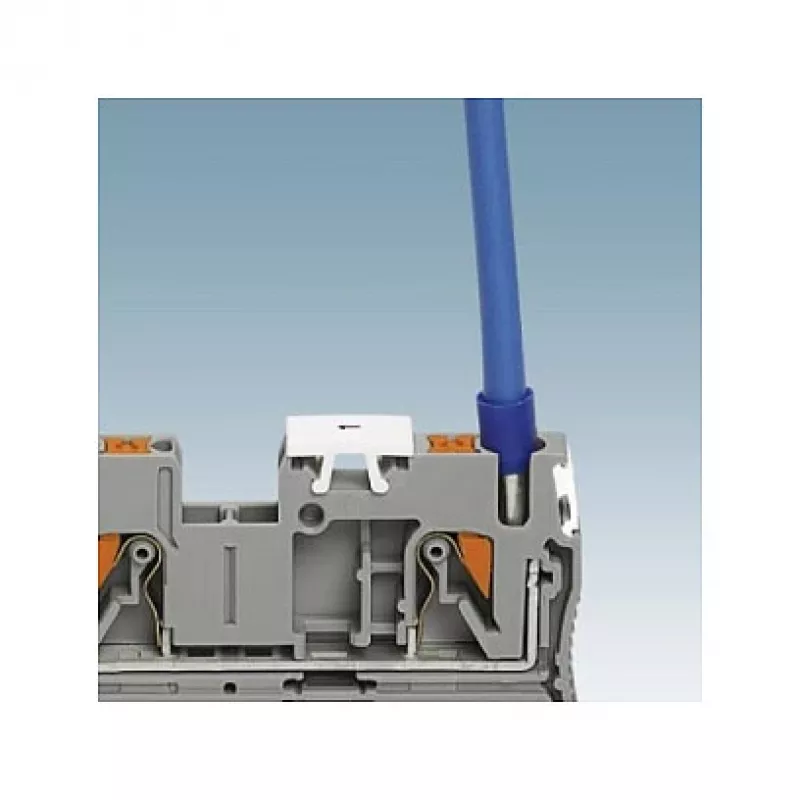

Siekiant optimalaus veikimo, derinkite su Phoenix galiniais dangteliais ir atskyrimo plokštelėmis, kad būtų užtikrinta tinkama izoliacija ir atskyrimas. Naudokite antgalius suviytiems laidininkams, kad jie neišsiskirtų ir užtikrintumėte patikimą įspaudžiamą jungtį. Įsitikinkite, kad DIN bėgelis yra tinkamai įžemintas, kad būtų išlaikyta gnybtų bloko PE funkcija.
