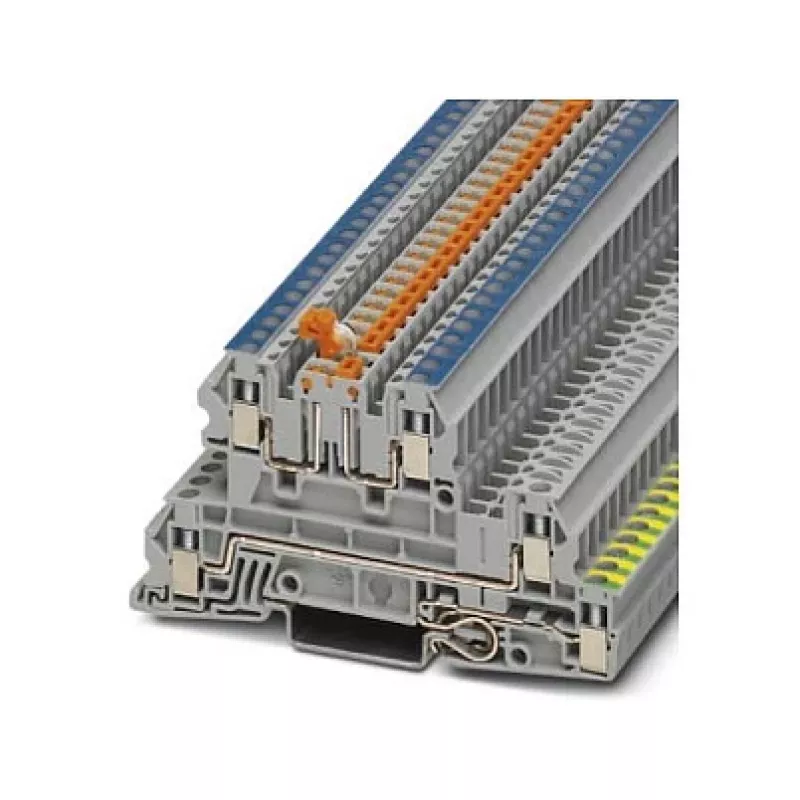

Phoenix 3076032 UTI 2,5-PE/L/NTB Daugiapakopis instaliacinis gnybtų blokas, varžtinis sujungimas, 3 lygiai, 5 jungtys, 500 V, 24 A, 0,14-4 mm², pilkas

500 V darbinė įtampa ir 24 A vardinė srovė – tai tik pradžia. Phoenix 3076032 UTI 2,5-PE/L/NTB daugiapakopis instaliacinis gnybtų blokas su varžtiniu sujungimu užtikrina patikimą elektros grandinių izoliaciją ir saugų aptarnavimą net sudėtingiausiose pramoninėse sistemose.

Apžvalga

Šis gnybtų blokas montuojamas ant DIN bėgelio (NS 35/7,5 ir NS 35/15) ir turi tris lygius su penkiomis jungtimis. Integruotos PE, L ir N funkcijos su neutralės atjungimo galimybe leidžia saugiai atlikti techninės priežiūros darbus be papildomų apsaugos priemonių. Pilkas poliamido korpusas atitinka UL 94 V0 degumo klasę, o darbinės temperatūros diapazonas nuo -60 °C iki 105 °C garantuoja stabilų veikimą atšiauriomis sąlygomis.

Pagrindiniai privalumai

• Integruotos PE, L ir N funkcijos su neutralės testiniu atjungimu – padidintas saugumas ir patogumas eksploatuojant.
• Platus laidų skerspjūvių diapazonas nuo 0,14 mm² iki 4 mm² (26–12 AWG) – lankstus sprendimas įvairiems sujungimams.
• Patikimas varžtinis sujungimas su M3 sriegiu ir 0,5–0,6 Nm priveržimo momentu – atsparus vibracijoms.
• Kompaktiškas pilkas dizainas – idealus ribotos erdvės valdymo spintoms.

Techninės specifikacijos

• Gaminio tipas: daugiapakopis instaliacinis gnybtų blokas
• Sujungimo būdas: varžtinis
• Lygiai: 3
• Jungtys: 5
• Vardinė įtampa (IEC): 500 V
• Vardinė srovė (IEC): 24 A
• Laidų skerspjūvis (vientisas/su vytomis): 0,14–4 mm²
• Laidų skerspjūvis AWG: 26–12
• Nuėmimo ilgis: 9 mm
• Sriegis: M3
• Priveržimo momentas: 0,5–0,6 Nm
• Izoliacinė medžiaga: poliamidas (PA)
• Spalva: pilka
• Montavimas: DIN bėgelis (NS 35/7,5, NS 35/15)
• Darbinė temperatūra: -60 °C iki 105 °C
• Degumo klasė: UL 94 V0
• Taršos laipsnis: 3
• Perįtampio kategorija: III
• Standartai: IEC 60947-7-1, IEC 60947-7-2

Kaip naudoti

Gnybtų blokas montuojamas ant DIN bėgelio, laidai įkišami į atitinkamus lizdus ir priveržiami varžtu. Neutralės testinis atjungimas leidžia saugiai atjungti N grandinę matavimų ar priežiūros metu. Rekomenduojama naudoti tinkamo dydžio atsuktuvą ir laikytis nurodyto priveržimo momento.

Phoenix 3076032 – tai universalus ir patikimas sprendimas profesionaliam elektros instaliavimui. Dėl plačios laidų apimties ir tvirtos konstrukcijos jis tinka tiek valdymo spintoms, tiek skirstymo sistemoms, o neutralės atjungimo funkcija padidina darbo saugumą.
