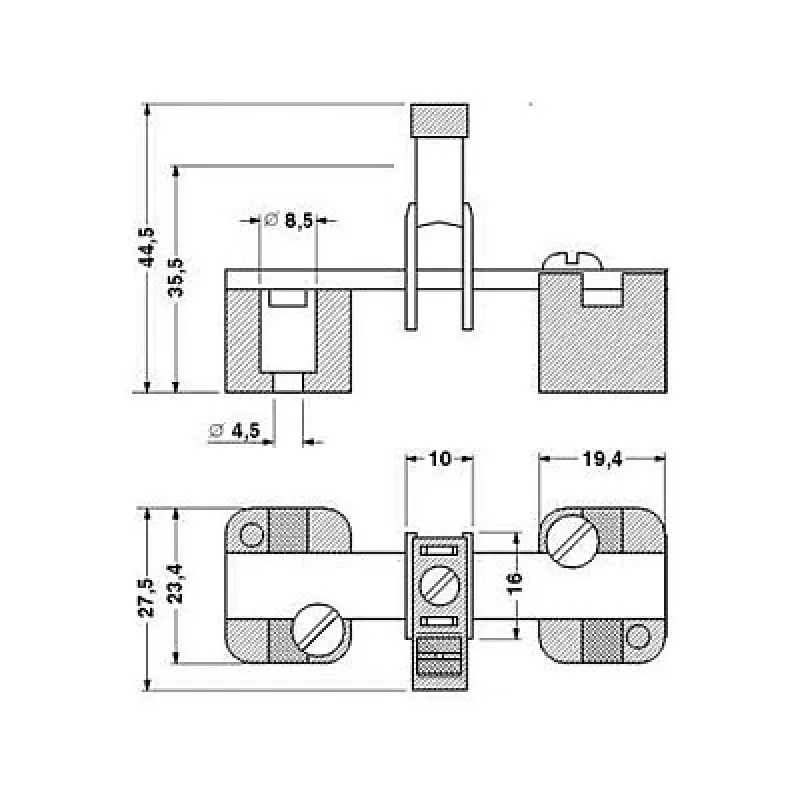

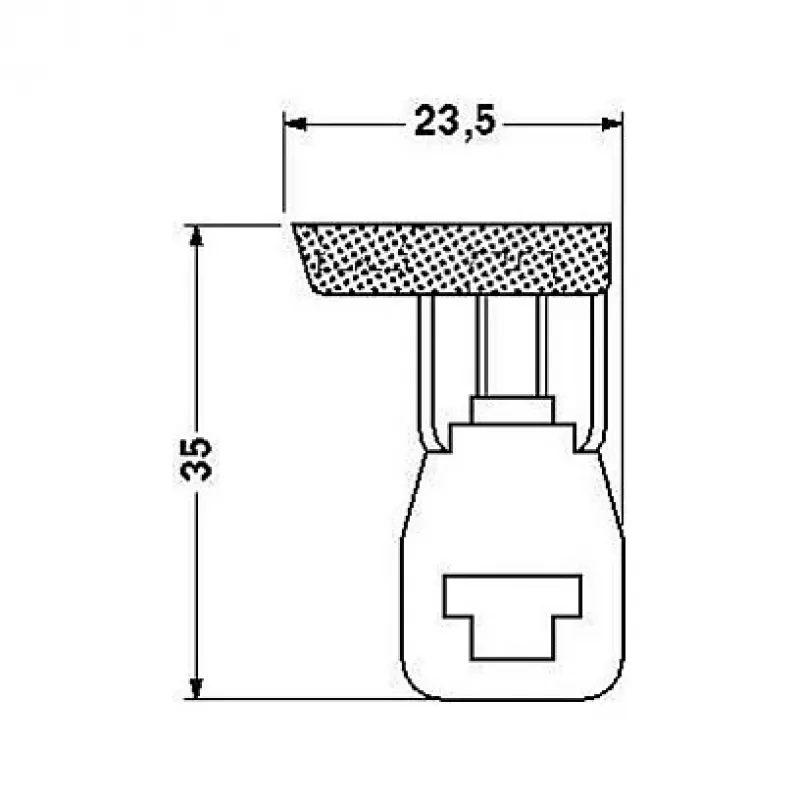

Phoenix 0423027 AKG 16 GNYE įžeminimo modulinė gnybtų jungtis, varžtinis sujungimas, 16 mm², žaliai geltona

16 mm² vardinio skerspjūvio ir varžtinio sujungimo sistema – ši įžeminimo modulinė gnybtų jungtis užtikrina patikimą įžeminimą pramoninėse sistemose. Žaliai geltonas korpusas aiškiai identifikuoja apsauginio įžeminimo jungtis.

Apžvalga

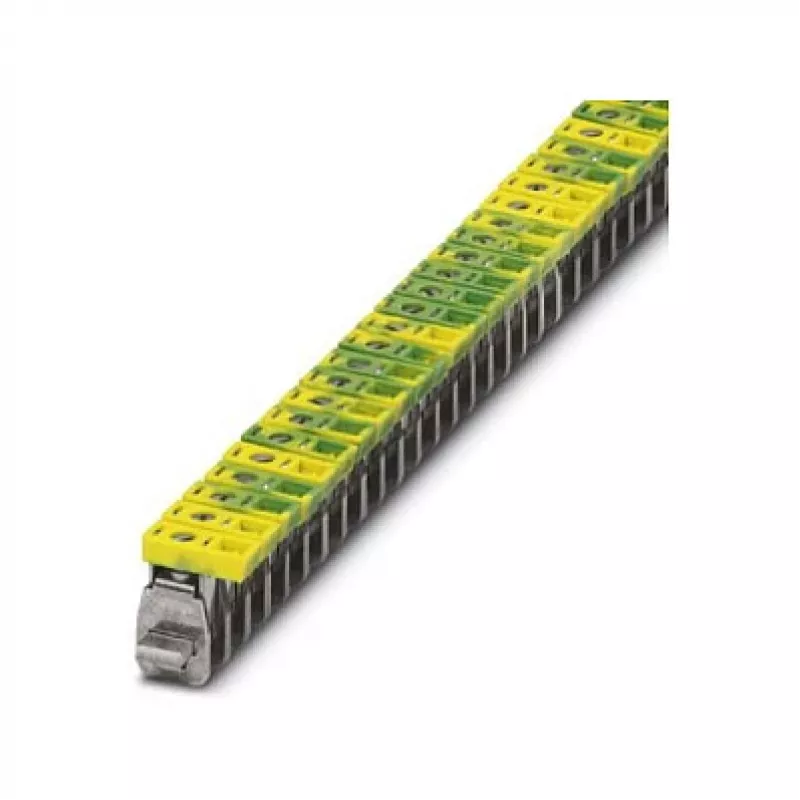

Phoenix 0423027 AKG 16 GNYE yra vieno lygio įžeminimo gnybtų jungtis, skirta montuoti ant DIN bėgelio. Ji priima laidus nuo 0,5 mm² iki 25 mm² (vientisus) ir nuo 0,5 mm² iki 16 mm² (su vytomis gyslomis), AWG diapazonas – nuo 20 iki 4. Varžtinis sujungimas su M4 sriegiu ir 1,5–1,8 Nm priveržimo momentu užtikrina atsparumą vibracijai.

Pagrindiniai privalumai

• Didelis srovės pralaidumas: 16 mm² vardinis skerspjūvis tinka reikliems energijos paskirstymo sprendimams.
• Patvari konstrukcija: poliamido korpusas su V0 degumo klase padidina saugumą.
• Platus temperatūrų diapazonas: veikia nuo -60 °C iki 105 °C, tinka atšiaurioms aplinkoms.
• Tarptautiniai sertifikatai: UL, CSA, VDE, EAC, cULus – tinka naudoti visame pasaulyje.
• Lengvas montavimas: tvirtinama ant DIN bėgelio NS 35/7,5 arba NS 35/15, izoliacijos nuėmimo ilgis – 12 mm.

Techniniai duomenys

• Gnybtų tipas: įžeminimo modulinė gnybtų jungtis
• Sujungimo būdas: varžtinis
• Lygiai: 1
• Jungčių skaičius: 2
• Vientiso laidininko skerspjūvis: 0,5 mm² – 25 mm²
• Vytos gyslos skerspjūvis: 0,5 mm² – 16 mm²
• AWG laido dydis: 20 – 4 AWG
• Izoliacijos nuėmimo ilgis: 12 mm
• Sriegis: M4
• Priveržimo momentas: 1,5 – 1,8 Nm
• Izoliacinė medžiaga: PA (poliamidas)
• Degumo klasė: V0 (UL 94)
• Darbinė temperatūra: -60 °C iki 105 °C
• Taršos laipsnis: 3
• Montavimas: DIN bėgelis (NS 35/7,5, NS 35/15)
• Sertifikatai: UL, CSA, VDE, EAC, cULus

Mūsų vertinimas

Patikimas įžeminimo sprendimas pramoniniams valdymo skydams – Phoenix 0423027 derina aukštą laidumą su tvirtomis medžiagomis ir plačiais sertifikatais, todėl yra solidus pasirinkimas reiklioms elektros instaliacijoms.
