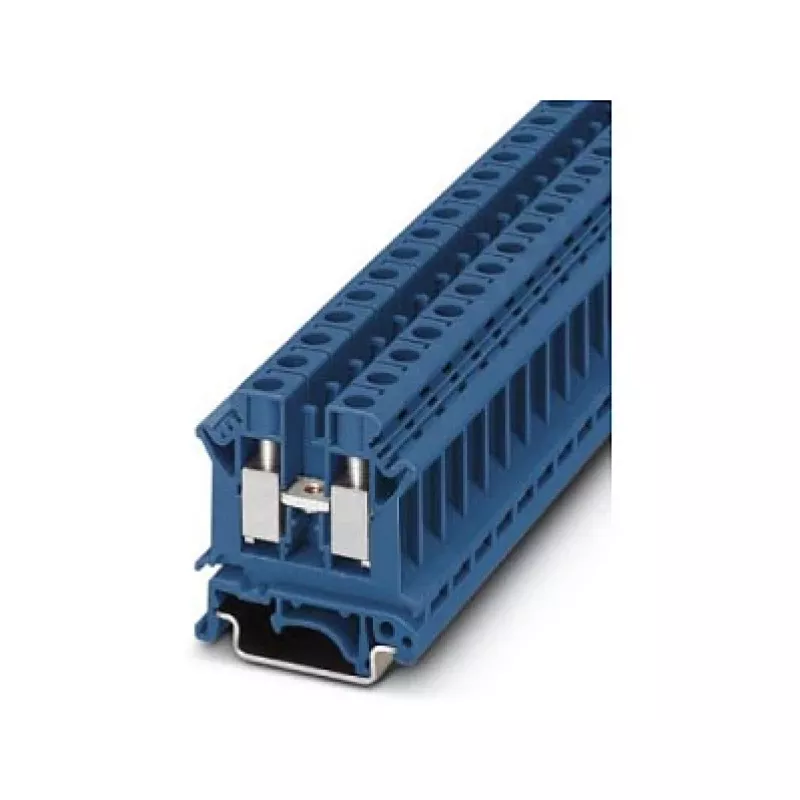

Phoenix UK 10 N BU praėjimo gnybtų blokas, mėlynas, varžtinis sujungimas, 10 mm², 800 V, 57 A, montavimui ant DIN bėgelio | Kur.lt

Kai valdymo spintose reikia patikimai ir kompaktiškai sujungti galios grandines iki 10 mm², Phoenix UK 10 N BU praėjimo gnybtų blokas užtikrina stabilų kontaktą net ir esant intensyviai eksploatacijai. Šis mėlynas gnybtų blokas su varžtiniu sujungimu leidžia greitai ir tvirtai užspausti vientisus arba suvytusius laidininkus, o tai sumažina montavimo laiką ir padidina jungčių ilgaamžiškumą. Montuojamas ant standartinio DIN bėgelio (NS 35/7,5 arba NS 35/15), jis puikiai tinka pramoninėms instaliacijoms, kur svarbus aiškus spalvinis kodavimas ir didelė srovės apkrova.

Pagrindinės specifikacijos

• Jungimo būdas: varžtinis sujungimas su M4 sriegiu
• Pozicijų skaičius: 1 (vieno lygio praėjimo)
• Nominalus skerspjūvis: 10 mm²
• Nominali įtampa (IEC): 800 V
• Nominali srovė (IEC): 57 A
• Vientiso laidininko skerspjūvis: 0,5 – 16 mm²
• Suvyto laidininko skerspjūvis: 0,5 – 10 mm²
• AWG diapazonas: 20 – 6
• Nuėmimo ilgis: 10 mm
• Spalva: mėlyna
• Korpuso medžiaga: poliamidas (PA), degumo klasė UL 94 V0
• Montavimo tipas: DIN bėgelis NS 35/7,5 arba NS 35/15
• Taršos laipsnis: 3, viršįtampio kategorija: III
• Sertifikatai: UL, CSA, VDE, EAC, cULus Recognized

Kodėl verta rinktis

UK 10 N BU išsiskiria didele vardine srove (57 A) ir plačiu laidininkų diapazonu, todėl tinka sudėtingoms galios paskirstymo užduotims. Mėlynas korpusas užtikrina momentinį vizualų atpažinimą – idealu neutraliam arba specifinės grandinės funkcijai, sumažina montavimo klaidų riziką. Varžtinė jungtis patikrinta atšiauriomis pramoninėmis sąlygomis, užtikrina puikų mechaninį atsparumą ir atsparumą vibracijai. Poliamido korpusas atitinka UL 94 V0 degumo reikalavimus, todėl padidina saugumą valdymo skydeliuose.

Kam tinka

• Galios paskirstymas pramoninėse valdymo spintose
• Variklių valdymo grandinių praėjimo jungtys
• Pastatų automatikos sistemos, kurioms reikalingi didelės srovės gnybtai
• Skydų gamyba, kai naudojamas DIN bėgelis ir spalvinis kodavimas
• Modernizavimo ir priežiūros projektai, kuriems reikalingi patikimi, daugkartinio naudojimo gnybtai

Naudojimo patarimai

Šis gnybtų blokas priklauso Phoenix Contact UK serijai, garsėjančiai kompaktišku dizainu ir dideliu tankiu ant DIN bėgelio. Varžtiniam sujungimui reikia plokščio atsuktuvo, rekomenduojamas priveržimo momentas – 1,2–1,5 Nm. Gnybtas skirtas veikti iki 105 °C aplinkos temperatūroje (priklausomai nuo galios sumažinimo). Jis suderinamas su standartiniais galiniais dangteliais ir pertvaromis iš tos pačios serijos. Didesniems laidininkų skerspjūviams rinkitės UK 16 N versiją.

Patarimas: kad išvengtumėte klaidų, visada patikrinkite gnybto spalvą ir specifikacijas pagal savo grandinės reikalavimus. Mėlynas korpusas padeda greitai identifikuoti neutralią jungtį, tačiau įsitikinkite, kad įtampos ir srovės parametrai atitinka jūsų sistemą.
