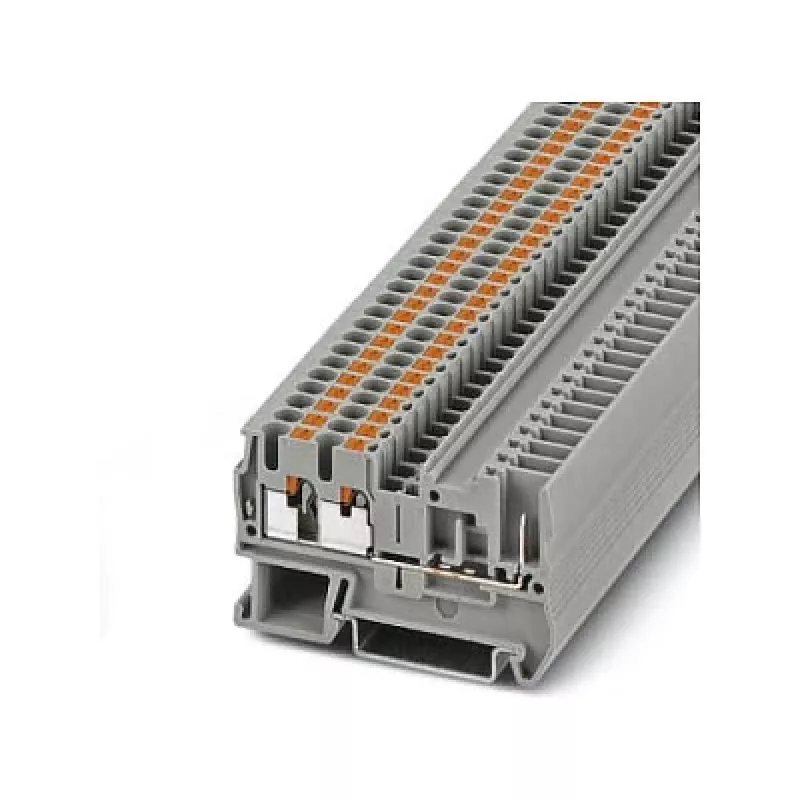

Phoenix Contact PT 2,5-TWIN/1P įspaudžiamasis praėjimo gnybtų blokas, pilkas, 24 A, 500 V, montavimui ant DIN bėgelio, 26–12 AWG, 3 jungtys

Pirmas dalykas, kurį pastebėsite paėmę į rankas Phoenix Contact PT 2,5-TWIN/1P – tai tvirtas, kompaktiškas poliamido korpusas su dviem aiškiai matomomis įspaudimo angomis, žyminčiomis šio gnybto esmę: greitą, beįrankį laidų prijungimą. Šis pilkas praėjimo gnybtų blokas, montuojamas ant DIN bėgelio, sukurtas profesionalams, kuriems svarbus efektyvumas ir patikimumas valdymo spintose bei skirstomuosiuose įrenginiuose.

Pagrindinės specifikacijos

• Jungimo technologija: įspaudžiama (push-in)
• Gnybtų bloko tipas: praėjimo
• Potencialų skaičius: 1
• Lygmenų skaičius: 1
• Jungčių skaičius: 3
• Vardinė įtampa (IEC): 500 V
• Vardinė srovė (IEC): 24 A
• Vardinė impulsinė įtampa: 6 kV
• Vientiso laidininko skerspjūvis: 0,14–4 mm²
• Lanksčiojo laidininko skerspjūvis: 0,14–2,5 mm²
• AWG diapazonas: 26–12
• Montavimas: DIN bėgelis NS 35/7,5, NS 35/15
• Spalva: pilka
• Izoliacinė medžiaga: PA (poliamidas)
• Degumo klasė (UL 94): V0
• Darbinės temperatūros diapazonas: nuo –60 °C iki 105 °C
• Nuėmimo ilgis: 8–10 mm
• Taršos laipsnis: 3

Kodėl verta rinktis

Įspaudžiamoji technologija žymiai sutrumpina laidų prijungimo laiką, palyginti su varžtiniais gnybtais. Tiesiog įkiškite vientisą laidininką arba laidininką su antgaliu į spaustuvą – ir sujungimas užtikrintas. TWIN konstrukcija suteikia du jungimo taškus viename lygmenyje, todėl galima lengvai paskirstyti potencialą be papildomų šuntų. Kompaktiški matmenys taupo vietą ant DIN bėgelio, o aukštos kokybės poliamido korpusas užtikrina ilgaamžiškumą ir V0 degumo klasę, didinančią saugumą.

Kam tinka

• Potencialų paskirstymui valdymo spintose
• Maitinimo ar signalinių linijų kilpavimui
• Montavimui ant DIN bėgelio ribotos erdvės sąlygomis
• Srityse, kuriose reikia greito ir beįrankio laidų sujungimo

Naudojimo patarimai

Gnybtų blokas suderinamas su standartiniais DIN bėgeliais NS 35/7,5 ir NS 35/15. Jis priima vientisus laidininkus nuo 0,14 iki 4 mm² ir lanksčiuosius nuo 0,14 iki 2,5 mm² (AWG 26–12). Darbinės temperatūros diapazonas nuo –60 °C iki 105 °C leidžia naudoti atšiauriomis sąlygomis. Visada laikykitės rekomenduojamo nuėmimo ilgio 8–10 mm, kad užtikrintumėte patikimą kontaktą.

Patarimas: prieš įspausdami lanksčius laidininkus, naudokite antgalius, kad išvengtumėte pluoštelių išsisklaidymo ir užtikrintumėte stabilų ryšį.
