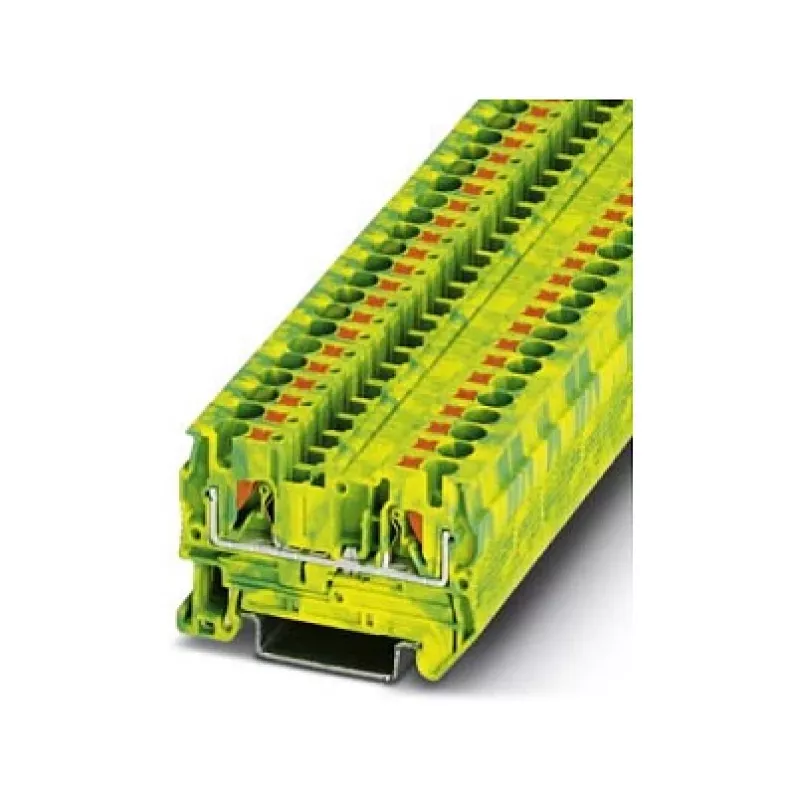

Phoenix Contact PT 4-PE Apsauginio laidininko gnybtų blokas, Push-in, 4 mm², žaliai geltonas

„Phoenix Contact PT 4-PE“ – tai apsauginio laidininko gnybtų blokas su push-in technologija, užtikrinantis patikimą įžeminimą pramoninėse valdymo spintose ir skirstymo sistemose. Šis modelis pasižymi tvirtu, įrankių nereikalaujančiu laidų sujungimu iki 4 mm², maža perėjimo varža ir dideliu mechaniniu atsparumu. Žaliai geltonas korpusas aiškiai identifikuoja PE funkciją, o kompaktiškas dizainas taupo vietą DIN bėgyje.

Privalumai

Push-in technologija sumažina laidų prijungimo laiką iki 50 %, palyginti su varžtinėmis jungtimis. Gnybtas priima kietus laidus nuo 0,2 iki 6 mm² ir lanksčius nuo 0,2 iki 4 mm², o nuėmimo ilgis – 8–10 mm. Poliamido korpusas atitinka UL 94 V0 degumo klasę ir patikimai veikia nuo -60 °C iki 105 °C temperatūroje. Trumpojo jungimo srovės nominalas – 400 A (1 s), o atsparumo viršįtampiui įvertinimas – 8 kV, užtikrinant saugumą sudėtingose srityse.

Tinka

• Įžeminimui ir apsauginiam įžeminimui pramoninėse valdymo spintose
• Pastatų automatizavimo ir energijos skirstymo sistemoms
• Mašinoms ir įrangai, kuriai reikia patikimo PE sujungimo
• Aplikacijoms, kuriose dažnai keičiami laidai arba atliekama priežiūra

Pagrindinės specifikacijos

• Jungimo technologija: Push-in
• Vardinis skerspjūvis: 4 mm²
• Jungčių skaičius: 2
• Pozicijų skaičius: 1
• Tvirtinimas: DIN bėgis NS 35/7,5 arba NS 35/15
• Laidų skerspjūvis: 0,2–6 mm² kieti (AWG 24–10), 0,2–4 mm² lankstūs (AWG 24–10)
• Nuėmimo ilgis: 8–10 mm
• Izoliacinė medžiaga: Poliamidas (PA), UL 94 V0
• Darbinė temperatūra: -60 °C iki 105 °C
• Trumpojo jungimo srovė: 400 A (1 s, su 4 mm² laidu)
• Vardinė viršįtampio įtampa: 8 kV
• Sertifikatai: UL, cUL, VDE, EAC, KEMA-KEUR

Rekomendacijos

Norėdami pasiekti optimalų veikimą, naudokite „Phoenix Contact“ galinius laikiklius ir žymėjimo priedus. Užtikrinkite tinkamą priveržimo momentą tvirtinant prie DIN bėgio ir patikrinkite laidų įkišimo gylį naudodami integruotą bandymo tašką. Derinkite su kitais PT serijos gnybtais, kad gautumėte vienodą ir erdvę taupančią instaliaciją.
