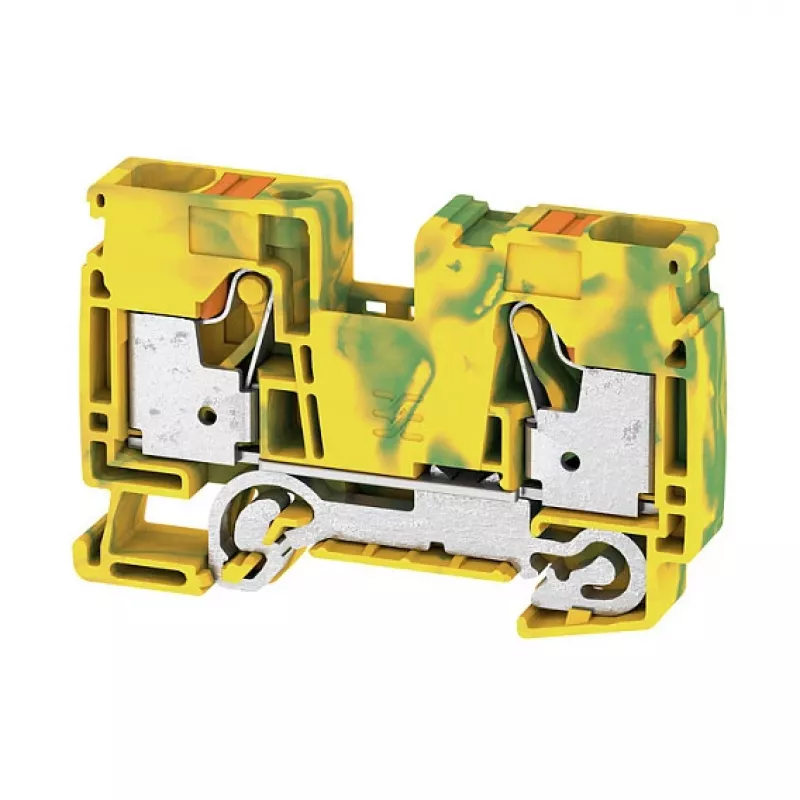

Weidmüller A2C 16 PE gnybtinis blokas, A serija, PUSH IN, 16 mm², žaliai/geltonas

8 kV impulsinė įtampa, atspari vibracijai PUSH IN jungtis ir darbinė temperatūra nuo -60 °C iki +130 °C – tai tik keletas parametrų, dėl kurių Weidmüller A2C 16 PE gnybtinis blokas yra patikimas pasirinkimas apsauginio įžeminimo grandinėms pramoniniuose ir komerciniuose skirstomuosiuose įrenginiuose. Šis A serijos komponentas sukurtas taip, kad atlaikytų sudėtingas eksploatavimo sąlygas ir užtikrintų ilgalaikį veikimą be priežiūros.

Pagrindinės specifikacijos

• Gaminio tipas: bendrosios paskirties gnybtinis blokas apsauginiam įžeminimui (PE)
• Jungimo technologija: PUSH IN, su 2 jungimo taškais
• Vardinis skerspjūvis: 16 mm²
• Laidų skerspjūvio diapazonas: 0,5–25 mm² (vientisas), 0,5–16 mm² (lankstus su įvore), AWG 20–4
• Tvirtinimas: DIN bėgelis TS 35
• Spalva: žalia/geltona
• Izoliacinė medžiaga: Wemid (PA 66), degumo klasė UL 94 V-0
• Darbinė temperatūra: -60 °C iki +130 °C
• Taršos laipsnis: 3
• Vardinė impulsinė įtampa: 8 kV

Kodėl verta rinktis

PUSH IN jungtis leidžia vientisą laidą įkišti tiesiogiai, be įvorės ar atsuktuvo, todėl laidų sujungimo laikas, palyginti su varžtiniais gnybtais, sutrumpėja iki 50%. Platus laidų diapazonas pritaikytas sunkiems kabeliams, o du jungimo taškai supaprastina kilpų sujungimą, kai reikia įžeminti kelias grandines.

Kam tinka

• Apsauginio įžeminimo sujungimai valdymo spintose ir skirstyklose
• Įžeminimo jungtys variklių valdymo centruose
• Skirstomieji skydai pastatų inžinerinėse sistemose ir pramonės įmonėse
• Priežiūros ir remonto darbai aplinkoje, kurioje yra vibracija

Naudojimo patarimai

Montuodami ant DIN bėgelio TS 35, įsitikinkite, kad gnybtinis blokas tvirtai užfiksuotas. Prieš įkišdami vientisą laidą, nuimkite izoliaciją iki reikiamo ilgio (paprastai 10–12 mm). Lankstiems laidams naudokite įvores, kad užtikrintumėte patikimą kontaktą. Žaliai geltona spalva aiškiai identifikuoja apsauginį laidininką, todėl atitikties patikros tampa paprastesnės.

Patarimas: norėdami išlaikyti aukštą apsaugos lygį, visada naudokite tinkamo skerspjūvio laidus ir įvores, atitinkančias nurodytą diapazoną. Reguliariai tikrinkite gnybtų priveržimą, ypač jei įrenginys veikia aplinkoje su vibracija.
