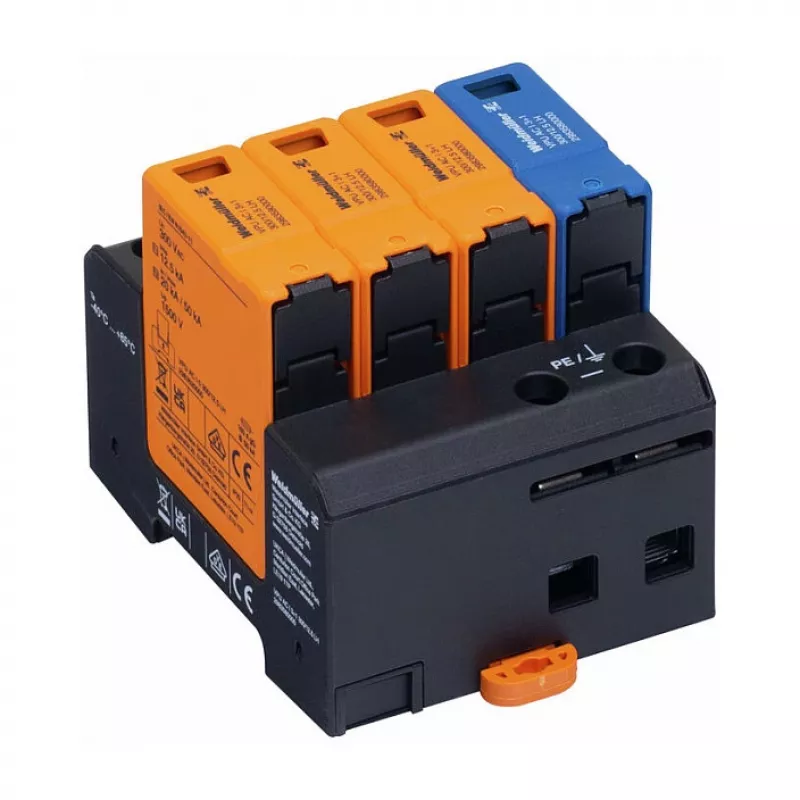

WEI VPU AC I 3+1 300/12.5 LH Type 1 apsauginis įtaisas nuo viršįtampių TT, TN-S, TN-C-S sistemoms

Ar žinote, kad žaibo išlydis ar net trumpalaikis perjungimo viršįtampis gali sukelti rimtų nuostolių jūsų įrangai? Be tinkamos apsaugos, brangi elektronika gali būti sugadinta arba visiškai sunaikinta, o tai lemia neplanuotus prastovos kaštus. WEI VPU AC I 3+1 300/12.5 LH yra Type 1 apsauginis įtaisas nuo viršįtampių (SPD), sukurtas atlaikyti tiesioginius žaibo smūgius ir užtikrinti jūsų elektros sistemos patikimumą bei nenutrūkstamą veikimą.

Kam jis skirtas

Šis apsauginis įtaisas yra idealus sprendimas pramonės, komerciniams ir gyvenamiesiems objektams, kur būtina apsauga nuo tiesioginių žaibo smūgių. Jis specialiai pritaikytas TT, TN-S ir TN-C-S įžeminimo sistemoms, todėl yra universalus pasirinkimas šiuolaikiniams elektros tinklams. Nesvarbu, ar atnaujinate esamą apsaugos sistemą, ar įrengiate naują įrangą, VPU AC I užtikrina tvirtą pirmąją apsaugos liniją.

Pagrindiniai privalumai

• Type 1 (I klasės) apsauga: Geba išlaikyti dalines žaibo sroves su 10/350 µs bangos forma.
• 3+1 konfigūracija: Užtikrina optimalią trifazių sistemų apsaugą su atskira N-PE apsauga.
• Aukšta impulsinė srovė: Atlaiko 12.5 kA vienam poliui ir iki 50 kA bendrai, užtikrindama puikų viršįtampių sugėrimą.
• Pažangi technologija: MOV (varistorius) L-N/L-PE grandinėse ir kibirkšties tarpas N-PE grandinėje – puikus našumo ir ilgaamžiškumo balansas.
• Vizuali būsenos indikacija: Žalias/raudonas indikatorius leidžia greitai įvertinti įrenginio būklę.
• Montavimas ant DIN bėgelio: Kompaktiškas 4 polių dizainas tinka standartiniams 35 mm bėgiams, todėl montavimas paprastas ir greitas.

Pagrindinės specifikacijos

• Tipas: Type 1 (I klasės) apsauginis įtaisas nuo viršįtampių
• Konfigūracija: 3+1 (3 fazės + N-PE)
• Maksimali nuolatinė darbinė įtampa (Uc): 300 V AC (L-N/L-PE), 300 V AC (N-PE)
• Vardinė įtampa (Un): 230/400 V AC
• Impulsinė srovė (Iimp): 12.5 kA vienam poliui (10/350 µs), 50 kA bendra
• Vardinė iškrovos srovė (In): 20 kA (8/20 µs)
• Apsaugos įtampos lygis (Up): < 1.5 kV (L-N/L-PE), < 1.5 kV (N-PE)
• Reakcijos laikas: < 25 ns
• Įžeminimo sistemos: TT, TN-S, TN-C-S
• Montavimas: DIN bėgelis 35 mm
• Polių skaičius: 4
• Darbinė temperatūra: -40 °C iki 80 °C
• Apsaugos laipsnis: IP20
• Korpuso medžiaga: Termoplastikas (UL 94 V-0)
• Standartai: IEC 61643-11 / EN 61643-11

Naudojimo patarimai

Montuokite šį apsauginį įtaisą kuo arčiau įvadinio skydo, paprastai po pagrindinio automatinio jungiklio. Užtikrinkite tinkamą įžeminimą ir potencialų išlyginimą, kad apsauga būtų maksimali. Reguliariai tikrinkite būsenos indikatorių ir, jei jis rodo raudoną spalvą, pakeiskite įrenginį. Siekiant visapusiškos apsaugos, rekomenduojama derinti Type 1, Type 2 ir Type 3 apsauginius įtaisus kaskadiniu būdu.

Patarimas: norėdami užtikrinti ilgalaikį įrangos patikimumą, planuokite apsaugos sistemą nuo žaibo ir viršįtampių kompleksiškai – nuo įvado iki galutinių vartotojų įrenginių.
