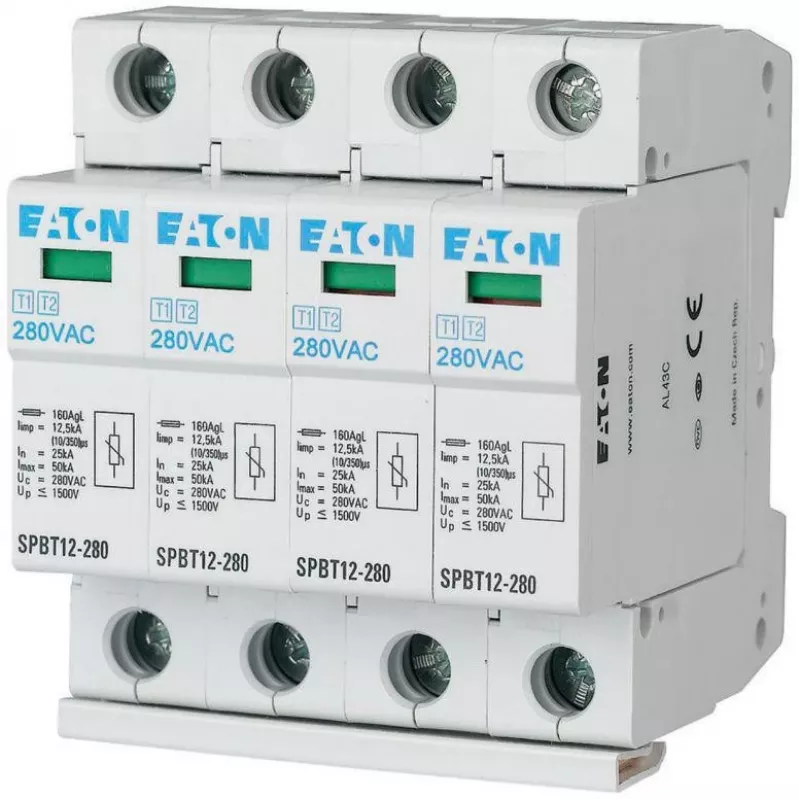

EATON SPBT12-280/4 4-polių 1+2 tipo apsauga nuo viršįtampių, 12,5 kA, 1,5 kV, TN/TNS

Ar jūsų pagrindinis skirstomasis skydas apsaugotas tiek nuo tiesioginio žaibo smūgio, tiek nuo komutacinių viršįtampių? EATON SPBT12-280/4 – kombinuotas 1+2 tipo apsaugos nuo viršįtampių įrenginys, sukurtas TN ir TNS sistemų pagrindiniams skirstomiesiems skydams, užtikrinantis patikimą apsaugą ir ilgaamžiškumą.

Privalumai jūsų verslui

Kombinuota 1+2 tipo apsauga viename įrenginyje taupo vietą skirstomajame skyde ir mažina montavimo sąnaudas. Aukšta impulsinė srovė (12,5 kA) ir maksimali iškrovos srovė (50 kA) užtikrina aukščiausią apsaugos lygį jautriai įrangai. Vizualinis būsenos indikatorius (žalia/raudona) leidžia greitai įvertinti įrenginio veikimo būklę be papildomų matavimo priemonių.

Kam tinka

• Pagrindiniams skirstomiesiems skydams gyvenamuosiuose, komerciniuose ir pramoniniuose pastatuose
• TN ir TNS įžeminimo sistemoms
• Apsaugai nuo žaibo ir komutacinių viršįtampių

Pagrindinės specifikacijos

• SPD tipas: 1+2 tipas (kombinuotas)
• Polių skaičius: 4
• Vardinė sistemos įtampa (Un): 230/400 V AC
• Maksimali nuolatinė darbinė įtampa (Uc): 280 V AC
• Impulsinė srovė (Iimp) (10/350 µs): 12,5 kA
• Vardinė iškrovos srovė (In) (8/20 µs): 20 kA
• Maksimali iškrovos srovė (Imax) (8/20 µs): 50 kA
• Apsaugos įtampos lygis (Up): ≤ 1,5 kV
• Suderinamumas su įžeminimo sistemomis: TN-S, TT, TN-C-S
• Montavimas: ant DIN bėgelio
• Modulio plotis: 4 TE (72 mm)
• Trumpojo jungimo atsparumas (Isccr): 50 kA
• Pralydžiosios srovės gesinimo geba (Ifi): 100 A (N-PE)
• Darbinės temperatūros diapazonas: nuo -40 iki +80 °C
• Apsaugos režimas: L-N, N-PE
• Būsenos indikacija: vizualinė (žalia/raudona)
• Atitiktis standartams: IEC/EN 61643-11

Rekomendacijos

Norint užtikrinti optimalią apsaugą, šį SPD montuokite pagrindiniame skirstomajame skyde ir suderinkite su žemesnės pakopos apsaugos įrenginiais. Visada laikykitės vietinių elektros instaliacijos taisyklių ir gamintojo nurodymų.
