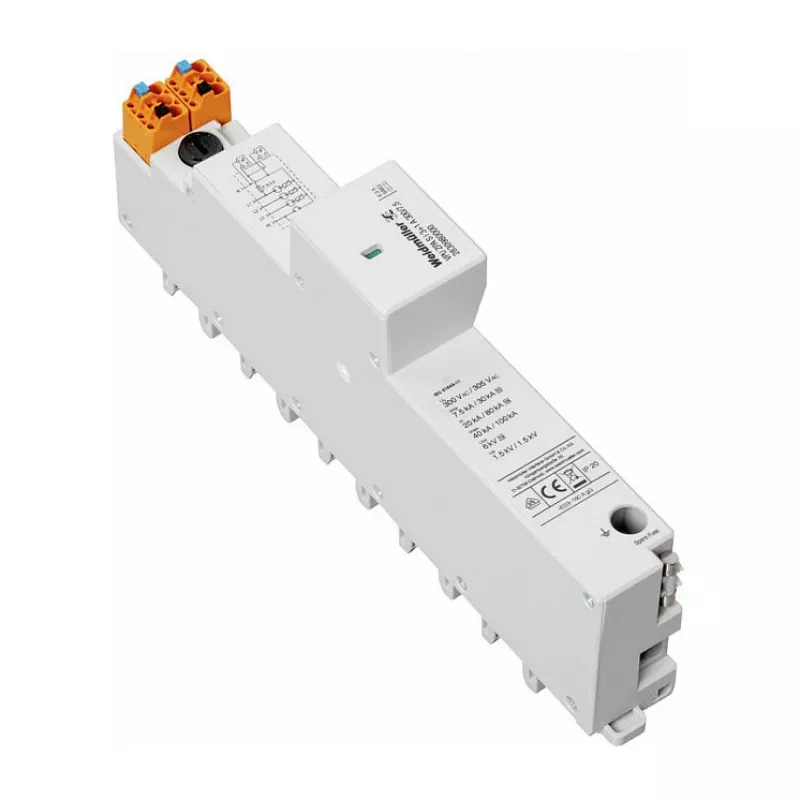

WEI VPU ZPA S I 3+1 RA 300/7.5 Žaibo srovės iškroviklis elektros tinklams

Kai tiesioginis žaibo smūgis gali sukelti milijoninių nuostolių, įmonės infrastruktūros apsauga tampa strateginiu sprendimu. WEI VPU ZPA S I 3+1 RA 300/7.5 yra būtent tas komponentas, kuris užtikrina patikimą apsaugą prie įvadinio skirstomojo skydo, kur elektros tinklas susiduria su didžiausiais impulsiniais viršįtampiais.

Privalumai verslui ir pramonei

Šis I tipo iškroviklis su kibirkšties tarpelio technologija garantuoja itin žemą apsauginį įtampos lygį (≤1,5 kV) ir efektyvų lydinčiosios srovės gesinimą (50 kA efektyviosios vertės). Integruotas nuotolinio signalizavimo kontaktas leidžia nuolat stebėti įrenginio būseną be fizinio patikrinimo, o kompaktiškas DIN bėgelio dizainas supaprastina montavimą ir sumažina skydo užimamą plotą. Termoplastinis, liepsnai atsparus korpusas užtikrina ilgaamžiškumą ir saugumą net sudėtingomis eksploatavimo sąlygomis.

Kam tinka

• Pagrindiniai skirstomieji skydai gyvenamuosiuose ir komerciniuose pastatuose
• Pramoninės elektros tiekimo sistemos, kurioms reikalinga I tipo apsauga nuo viršįtampių
• TN-S ir TT įžeminimo sistemos su 3+1 grandinės konfigūracija
• Sistemos, kuriose reikalingas nuotolinis įrenginio būsenos stebėjimas per signalizavimo kontaktą

Pagrindinės specifikacijos

• SPD tipas: I tipas / I klasė
• Tinklo konfigūracija: 3+1 (TN-S, TT)
• Maksimali nuolatinė darbinė įtampa (Uc): 300 V AC
• Vardinis iškrovos srovės impulsas (In): 20 kA (8/20 µs) vienam poliui
• Impulsinė srovė (Iimp): 7,5 kA (10/350 µs) vienam poliui
• Bendra impulsinė srovė (Iimp bendra): 30 kA (10/350 µs)
• Apsauginis įtampos lygis (Up): ≤ 1,5 kV
• Lydinčiosios srovės gesinimo geba (Ifi): 50 kA efektyviosios vertės
• Trumpojo jungimo atsparumo geba (Isccr): 50 kA efektyviosios vertės
• Reagavimo laikas (tA): < 100 ns
• Montavimas: DIN bėgelis 35 mm
• Nuotolinio signalizavimo kontaktas: Taip
• Darbinės temperatūros diapazonas: -40 °C iki +80 °C
• Apsaugos laipsnis: IP20
• Korpuso medžiaga: termoplastikas, liepsnai atsparus
• Atitiktis standartams: IEC 61643-11, EN 61643-11

Naudojimo rekomendacijos

Siekiant optimalios apsaugos, įrenginį montuokite pagrindiniame skirstomajame skyde, kuo arčiau įvadinio maitinimo. Užtikrinkite tinkamą įžeminimą ir naudokite išorinį saugiklį, parinktą pagal vietinius reglamentus. Reguliariai tikrinkite įrenginio būseną per nuotolinio signalizavimo kontaktą, kad išlaikytumėte sistemos vientisumą.
