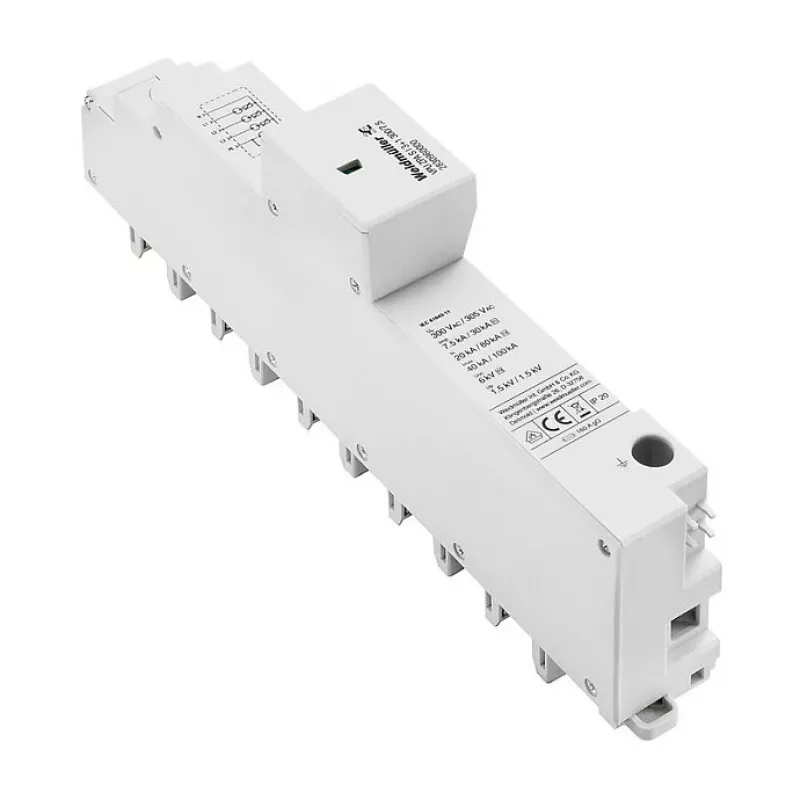

Weidmüller VPU ZPA S I 3+1 300/7.5 Type 1 apsaugos nuo viršįtampių įtaisas

Kai elektros tiekimo grandinėje svarbiausia nenutrūkstamas darbas, o įranga brangi, pirmoji apsaugos linija nuo žaibo ir perjungimo viršįtampių turi būti nepriekaištinga. „Weidmüller VPU ZPA S I 3+1 300/7.5“ – tai Type 1 (I klasės) apsaugos nuo viršįtampių įtaisas, sukurtas montuoti prie įvadinio skirstomojo skydo, kad apsaugotų visą žemutinę tinklo dalį nuo tiesioginių žaibo smūgių ir tinklo pereinamųjų procesų.

Kodėl verta rinktis šį įtaisą

Šis įtaisas pasižymi didele iškrovos galia – 7,5 kA vienam poliui (10/350 µs) ir 30 kA bendra iškrovos srove. Tai reiškia, kad jis gali saugiai nukreipti į žemę didelės energijos viršįtampius, neleisdamas jiems pasiekti jautrios elektronikos. Greitas atsako laikas (mažiau nei 25 ns) ir žemas apsaugos lygis (≤ 1,5 kV) užtikrina efektyvią apsaugą net ir esant staigiems įtampos šuoliams. Įtaisas tinka TN-S ir TT tinklams, o 3+1 konfigūracija (trys fazės ir nulis) užtikrina visapusišką apsaugą.

Pagrindiniai privalumai

• Didelė iškrovos galia: 7,5 kA vienam poliui (10/350 µs), bendra 30 kA
• Žemas apsaugos lygis ≤ 1,5 kV – efektyvi įrangos apsauga
• Greitas atsako laikas: mažiau nei 25 ns
• Vizuali būsenos indikacija (žalia/raudona) – greita patikra
• Platus darbinės temperatūros diapazonas: nuo -40 °C iki +80 °C
• Kompaktiškas montavimas ant DIN bėgelio TS 35
• Patvarus termoplastiko korpusas su UL 94 V-0 degumo klase

Techniniai duomenys

• SPD tipas: Type 1 (I klasė) pagal IEC/EN 61643-11
• Polių skaičius: 3+1 (skirta TN-S, TT sistemoms)
• Maksimali nuolatinė darbinė įtampa (Uc): 300 V AC
• Impulsinė srovė (Iimp) vienam poliui: 7,5 kA (10/350 µs)
• Bendra impulsinė srovė (Iimp total): 30 kA (10/350 µs)
• Apsaugos įtampos lygis (Up): ≤ 1,5 kV
• Atsako laikas: < 25 ns
• Apsaugos technologija: aukštos kokybės kibirkšties tarpiklis
• Montavimas: DIN bėgelis TS 35
• Prijungimas: varžtiniai gnybtai
• Laidininko skerspjūvis: 1,5 - 35 mm² (vientisas), 1,5 - 25 mm² (lankstus)
• Maksimalus atsarginis saugiklis: 315 A gG
• Darbinė temperatūra: nuo -40 °C iki +80 °C
• Apsaugos laipsnis: IP20
• Būsenos indikacija: vizuali (žalia/raudona)
• Korpuso medžiaga: termoplastikas (UL 94 V-0)
• Standartai: IEC 61643-11, EN 61643-11

Kam tinka

Šis įtaisas yra tinkamiausias pramoniniams objektams, komerciniams pastatams, duomenų centrams ir kitoms vietoms, kuriose elektros tiekimo patikimumas yra kritinis. Jis montuojamas prie įvadinio skirstomojo skydo ir yra pirmoji apsaugos linija prieš žaibo sukeltus viršįtampius, todėl ypač naudingas ten, kur brangi įranga gali būti sugadinta dėl netikėtų įtampos šuolių.

Kaip naudoti

Įtaisas montuojamas ant DIN bėgelio TS 35. Prijunkite fazinius laidus prie atitinkamų gnybtų, o nulinį laidą – prie N gnybto. Įsitikinkite, kad įžeminimas yra tinkamas. Po montavimo patikrinkite būsenos indikaciją – žalia lemputė rodo normalų veikimą, raudona – įtaisas perkaito arba sugedo ir jį reikia pakeisti. Rekomenduojama įtaisą apsaugoti atsarginiu saugikliu iki 315 A gG.

Kritinėse instaliacijose, kur prastovos nepriimtinos, šis „Weidmüller“ apsaugos nuo viršįtampių įtaisas užtikrina išskirtinį našumą ir patikimumą. Dėl didelės iškrovos galios ir greito atsako jis yra ideali pirmoji apsaugos linija nuo žaibo sukeltų viršįtampių, užtikrinanti prijungtos įrangos ilgaamžiškumą.
