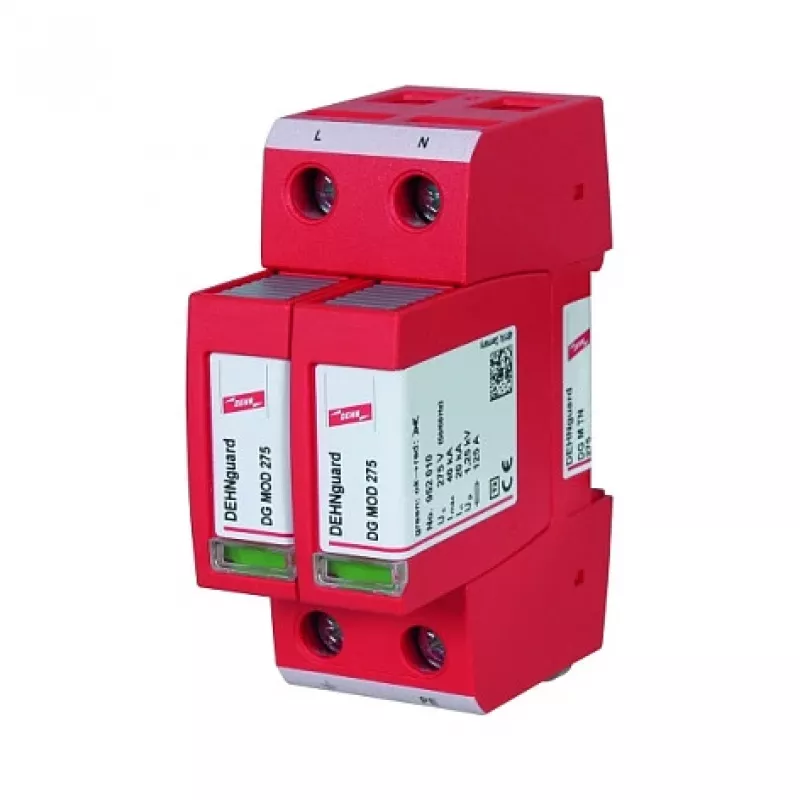

DEHN + SOEHNE DEHNguard M TN275 apsaugos nuo viršįtampių įtaisas, 2 tipas, 275 V, 20 kA, DIN bėgelis, raudonas (952200)

Kai žaibas trenkia arba tinkle atsiranda įtampos svyravimų, jautri elektroninė įranga komercinėse ir pramoninėse sistemose gali būti pažeista per akimirksnį. DEHNguard M TN275 apsaugos nuo viršįtampių įtaisas iš DEHN + SOEHNE yra 2 tipo apsaugos nuo viršįtampių įtaisas, skirtas apsaugoti jūsų elektros sistemas nuo trumpalaikių viršįtampių. Jis apriboja pavojingus įtampos šuolius iki saugaus lygio, užtikrindamas, kad jūsų brangi įranga – valdymo sistemos, ŠVOK įrenginiai ar duomenų tinklai – veiktų net ir atšiauriomis sąlygomis.

Pagrindinės specifikacijos

• 2 tipo apsaugos nuo viršįtampių įtaisas (SPD) pagal IEC 61643-11 / EN 61643-11
• Vardinė įtampa (U_N): 230/400 V AC
• Maksimali nuolatinė darbinė įtampa (U_C): 275 V AC
• Vardinis iškrovos srovės stipris (I_n): 20 kA (8/20 µs)
• Maksimalus iškrovos srovės stipris (I_max): 40 kA (8/20 µs)
• Įtampos apsaugos lygis (U_p): ≤ 1.3 kV
• Reagavimo laikas (t_A): < 25 ns
• Trumpojo jungimo atsparumas (I_SCCR): 50 kA_rms
• Polių skaičius: 3+1 (4 modulio pločiai)
• Tinklo sistemos: TN-S, TT
• Montavimas: 35 mm DIN bėgelis (EN 60715)
• Apsaugos laipsnis: IP20
• Darbinės temperatūros diapazonas: -40 °C iki +80 °C
• Būsenos indikacija: vizuali (žalia/raudona) kiekvienam poliui
• Maksimalus saugiklis: 125 A gG
• Korpusas: termoplastikas, UL 94 V-0
• Spalva: raudona (kaip DEHNguard M serijoje)
• Gamintojo kodas: 952200

Kodėl verta rinktis

DEHNguard M TN275 sukurtas DEHN – pasaulinės žaibosaugos ir viršįtampių apsaugos lyderės. Didelė iškrovos talpa ir tvirta konstrukcija daro jį patikima pirmąja gynybos linija skirstomiesiems tinklams ir svarbioms apkrovoms. Aiškus būsenos indikatorius leidžia lengvai patikrinti įrenginio veikimą, o įkišami moduliai (jei taikoma) užtikrina greitą keitimą be perjungimo. Su maksimaliu 125 A gG saugikliu jis lanksčiai integruojamas į esamas sistemas.

Idealiai tinka

• Pagrindiniai ir antriniai skirstomieji skydai komerciniuose pastatuose
• Pramoniniai valdymo spintos ir automatikos sistemos
• Telekomunikacijų ir duomenų centrų maitinimo paskirstymas
• Fotovoltinės ir vėjo energijos įrenginiai (TN-S/TT sistemos)
• Bet kokia aplinka, kurioje jautri elektronika reikalauja patikimos apsaugos nuo viršįtampių

Svarbu žinoti

Teisingą montavimą turi atlikti kvalifikuotas elektrikas, laikydamasis taikomų nacionalinių standartų (pvz., VDE 0100-534). Šis apsaugos nuo viršįtampių įtaisas skirtas nuolatiniam prijungimui ir turi būti montuojamas kuo arčiau saugomos įrangos. Įrenginys nereikalauja priežiūros, tačiau rekomenduojama periodiškai tikrinti būsenos indikatorių. Kai pasirodo raudonas indikatorius, apsaugos modulis turi būti pakeistas.

Patarimas: įrengdami apsaugos nuo viršįtampių įtaisą, įsitikinkite, kad jis yra tinkamai įžemintas ir prijungtas prie potencialo išlyginimo sistemos, kad būtų užtikrintas efektyvus apsaugos veikimas.
