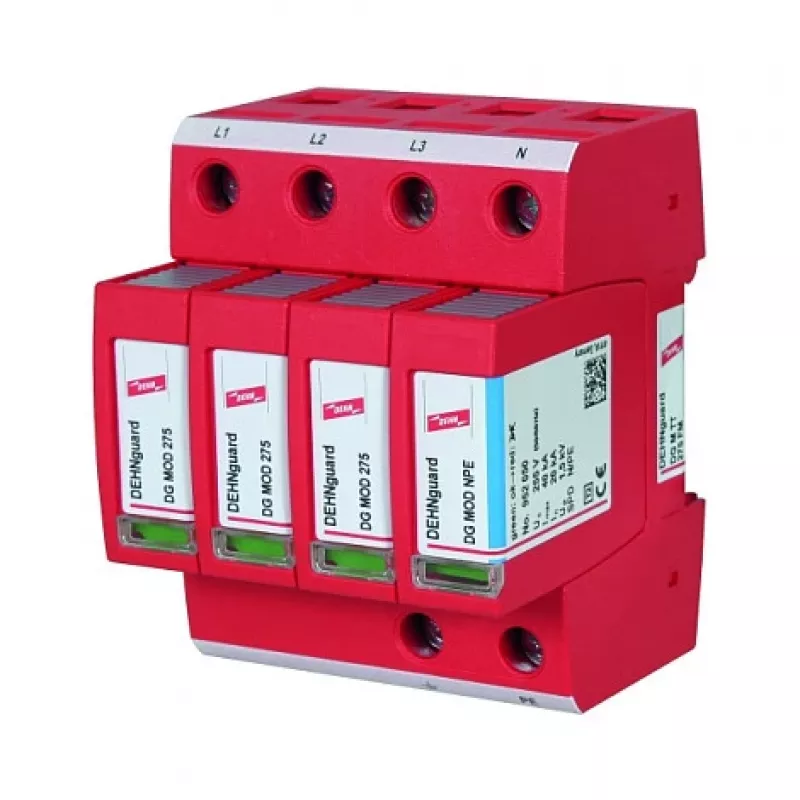

DEHN DG M TT 275 FM 230 - 400V raudonas apsaugos nuo viršįtampių modulis (952315)

Elektros viršįtampiai, sukelti žaibo ar perjungimo procesų, gali akimirksniu sunaikinti jautrią įrangą. DEHN DG M TT 275 FM modulinis apsaugos nuo viršįtampių įtaisas užtikrina patikimą 230/400 V trifazių sistemų apsaugą, saugiai nukreipdamas pavojingas viršįtampio bangas į žemę ir išlaikydamas jūsų įrenginius veikiančius.

Kam jis skirtas

Šis 2 tipo apsaugos nuo viršįtampių įtaisas (SPD) skirtas naudoti komercinėse ir pramoninėse elektros instaliacijose, ypač TN-C sistemose. Jis idealiai tinka elektrikams, skydų gamintojams ir objektų valdytojams, kuriems reikia apsaugoti skirstomuosius skydus, mašinas ir valdymo sistemas nuo trumpalaikių viršįtampių. Dėl modulinės konstrukcijos ir aiškaus gedimo indikatoriaus jis tinka tiek naujoms instaliacijoms, tiek modernizavimui.

Pagrindiniai privalumai

• 2 tipo apsauga pagal IEC 61643-11 ir EN 61643-11.
• Didelė iškrovos galia: vardinė 20 kA (8/20 µs), maksimali 40 kA (8/20 µs).
• Žemas apsaugos įtampos lygis ≤ 1,2 kV, greitas atsakas < 25 ns.
• Vizuali būsenos indikacija: žalia = OK, raudona = gedimas, greitai patikrai.
• Integruotas terminis atjungimas saugiam eksploatacijos pabaigos elgesiui.
• Kompaktiška 3 polių konstrukcija tvirtinimui ant 35 mm DIN bėgelio.
• Platus darbinės temperatūros diapazonas nuo -40 °C iki +80 °C.
• Patvarus termoplastiko korpusas, atitinkantis UL 94 V-0 degumo klasę.

Specifikacijos

• Sistemos konfigūracija: TN-C
• Vardinė įtampa: 230 / 400 V AC (50/60 Hz)
• Maksimali nuolatinė darbinė įtampa (Uc): 275 V AC
• Vardinis iškrovos srovis (In) (8/20 µs): 20 kA
• Maksimali iškrovos srovė (Imax) (8/20 µs): 40 kA
• Apsaugos įtampos lygis (Up): ≤ 1,2 kV
• Atsako laikas (tA): < 25 ns
• Polių skaičius: 3
• Tvirtinimas: 35 mm DIN bėgelis
• Apsaugos laipsnis: IP20
• Prijungimas: varžtiniai gnybtai, maks. 35 mm² vientisas / 25 mm² suvytas
• Standartai: IEC 61643-11, EN 61643-11

Patarimai

Įrengkite apsaugos įtaisą kuo arčiau skirstomojo skydo įvado, kad neapsaugotų laidų ilgis būtų kuo trumpesnis. Reguliariai tikrinkite vizualų indikatorių; jei jis rodo raudoną, nedelsdami pakeiskite modulį, kad išlaikytumėte apsaugą. TN-C sistemose užtikrinkite teisingą kombinuoto PEN laidininko prijungimą. Visada laikykitės vietinių elektros instaliacijos taisyklių ir gamintojo nurodymų.
