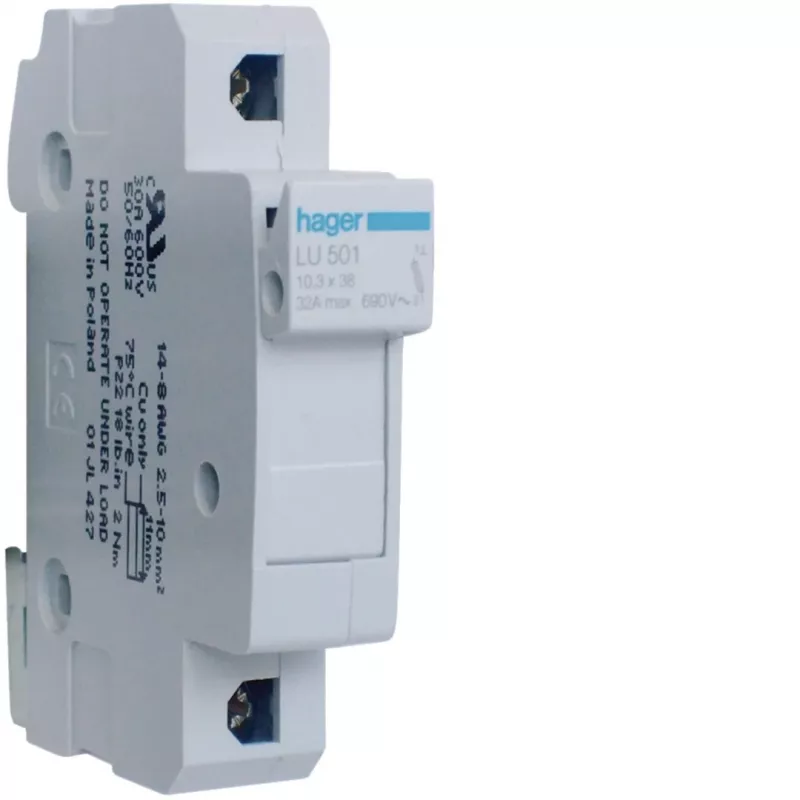

Hager LU501 saugiklių skyriklis 1P 32A 690V UL cilindriniams 10x38mm

Hager LU501 – vienpolis saugiklių skyriklis, skirtas cilindriniams 10x38 mm saugikliams. Jo 690 V AC darbinė įtampa ir 32 A vardinė srovė leidžia naudoti tiek pramoninėse valdymo spintose, tiek skirstomuosiuose skyduose, kur reikalingas patikimas grandinės apsaugos sprendimas. Vieno modulio plotis (17,5 mm) užtikrina taupų DIN bėgelio vietos naudojimą.

Privalumai

• Vienpolis (1P) saugiklių skyriklis
• 690 V AC darbinė įtampa
• 32 A vardinė srovė
• Cilindriniams saugikliams 10x38 mm
• Montuojamas ant DIN bėgelio, 1 modulio (17,5 mm) plotis
• UL sertifikuotas, atitinka IEC 60947-3
• Sraigtiniai gnybtai standiesiems ir lankstiesiems laidininkams
• Apsaugos laipsnis IP20
• Darbinė temperatūra: -25 iki 60 °C
• Vardinė izoliacijos įtampa: 690 V
• Užterštumo laipsnis: 3

Techninės specifikacijos

• Gaminio tipas: saugiklių skyriklis
• Polių skaičius: 1P
• Vardinė darbinė įtampa (Ue): 690 V AC
• Vardinė srovė (In): 32 A
• Saugiklio tipas: cilindrinis
• Saugiklio matmenys: 10x38 mm
• Montavimo tipas: DIN bėgelis
• Modulio plotis: 1 modulis (17,5 mm)
• Standartai / sertifikatai: UL Listed, IEC 60947-3
• Prijungimo tipas: sraigtiniai gnybtai
• Gnybtų talpa (standieji): 1,5 - 16 mm²
• Gnybtų talpa (lankstieji): 1,5 - 10 mm²
• Apsaugos laipsnis (IP): IP20
• Darbinė temperatūra: -25 iki 60 °C
• Laikymo temperatūra: -40 iki 80 °C
• Vardinė izoliacijos įtampa (Ui): 690 V
• Užterštumo laipsnis: 3

Kam tinka

Šis skyriklis skirtas elektrikams, automatizavimo inžinieriams ir pramonės įmonių techniniam personalui, projektuojančiam ar prižiūrinčiam elektros skirstymo ir valdymo spintas. Dėl 690 V AC darbinės įtampos jis tinka aukštos įtampos grandinėms, o 32 A srovė patenkina daugelio vidutinės galios įrenginių apsaugos poreikius. Kompaktiškas 1 modulio korpusas leidžia efektyviai išnaudoti vietą skydelyje.

Naudojimas

Įrenginys tvirtinamas ant standartinio 35 mm DIN bėgelio. Prie sraigtinių gnybtų prijungiami standieji (1,5–16 mm²) arba lankstieji (1,5–10 mm²) laidininkai. Įstatomas 10x38 mm cilindrinis saugiklis, atitinkantis grandinės apsaugos reikalavimus. Prieš atliekant bet kokius darbus būtina užtikrinti, kad grandinė būtų be įtampos. Montavimas turi atitikti IEC 60947-3 ir vietinius elektros saugos reikalavimus.

Papildoma informacija

Patarimas: prieš montuodami patikrinkite, ar saugiklio lizdas švarus ir ar kontaktai tvirtai laiko saugiklį. Periodiškai apžiūrėkite gnybtų priveržimą – dėl vibracijos ar temperatūros svyravimų jie gali atsilaisvinti. Naudokite tik sertifikuotus 10x38 mm saugiklius, atitinkančius 32 A ir 690 V AC reikalavimus.
