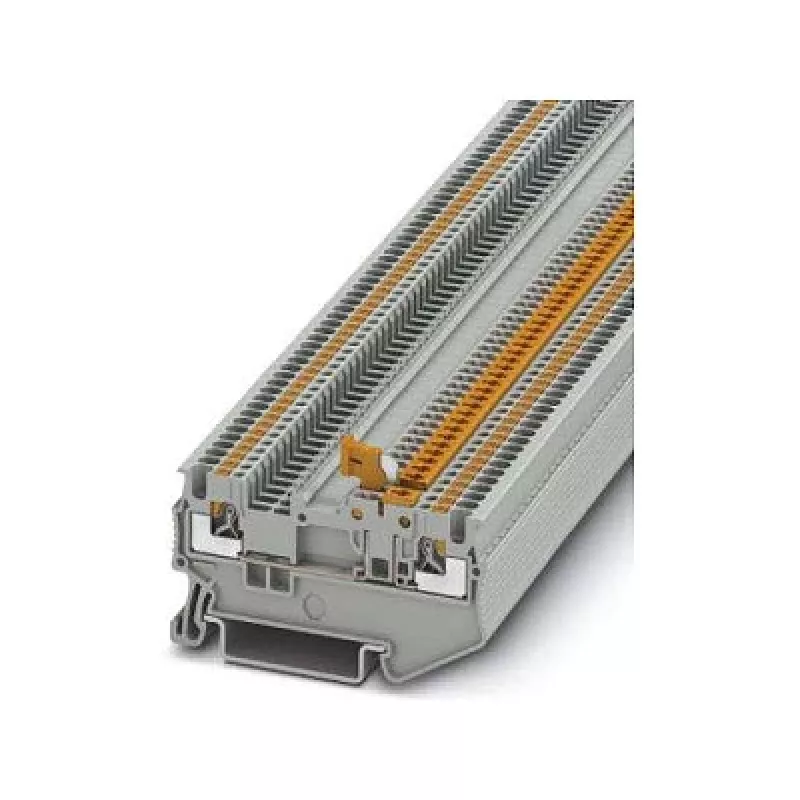

Phoenix 3210301 PT 1,5/S-MT peilių atjungimo gnybtų blokas, Push-in, 1,5 mm², pilkas

Kai valdymo spintoje reikia greitai ir saugiai atjungti grandinę techninei priežiūrai ar gedimų paieškai, kiekviena minutė yra brangi. Phoenix 3210301 PT 1,5/S-MT peilių atjungimo gnybtų blokas leidžia atjungti signalo ir maitinimo linijas be papildomų laidų pervedimų – kompaktiškas, be įrankių veikiantis sprendimas, kuris sumažina montavimo laiką ir užtikrina atsparumą vibracijai.

Kam jis skirtas

Šis gnybtų blokas yra skirtas spintų gamintojams, mašinų statytojams ir techninės priežiūros specialistams, kuriems reikia patikimo grandinės atjungimo pramoninėse valdymo sistemose, pastatų automatikoje ar procesų technologijose. Jis tinka ten, kur erdvė ribota, bet našumas negali būti kompromisas.

Pagrindiniai privalumai

• Peilių atjungimo funkcija leidžia greitai atjungti grandinę standartiniu atsuktuvu
• Push-in jungtis – be įrankių sujungiami kieti ir suvyti laidininkai
• Skirta 500 V ir 17,5 A – tinka įvairioms signalų ir mažos galios grandinėms
• Kompaktiškas dizainas su 1,5 mm² vardiniu skerspjūviu – idealus tankiam DIN bėgio montavimui
• Pilkas poliamido korpusas, halogenų neturintis ir nedegus (UL 94 V0)
• Tvirtinama ant standartinių NS 35/7,5 arba NS 35/15 DIN bėgių

Specifikacijos

• Tipas: peilių atjungimo gnybtų blokas
• Jungimo būdas: Push-in
• Pozicijų skaičius: 2
• Lygmenų skaičius: 1
• Vardinis skerspjūvis: 1,5 mm²
• Vardinė įtampa (IEC): 500 V
• Vardinė srovė (IEC): 17,5 A
• Vardinė impulsinė įtampa: 6 kV
• Izoliacinė medžiaga: poliamidas (PA)
• Spalva: pilka
• Montavimo tipas: DIN bėgis NS 35/7,5, NS 35/15
• Kieto laidininko skerspjūvis: 0,14 – 1,5 mm²
• Suvyto laidininko skerspjūvis: 0,14 – 1,5 mm²
• AWG dydis: 26 – 16
• Nuėmimo ilgis: 8 – 10 mm
• Darbinė temperatūra: -60 °C iki 105 °C
• Degumo klasė: UL 94 V0
• Taršos laipsnis: 3

Patarimai

Kad push-in jungtis būtų patikima, naudokite laidus su antgaliais arba tvirtai susukite suvytus laidus prieš įkišdami. Norėdami atjungti grandinę, įstatykite atsuktuvą į tam skirtą angą ir pakelkite peilių kontaktą. Prieš naudodami atjungimo funkciją, visada įsitikinkite, kad grandinė yra be įtampos.
