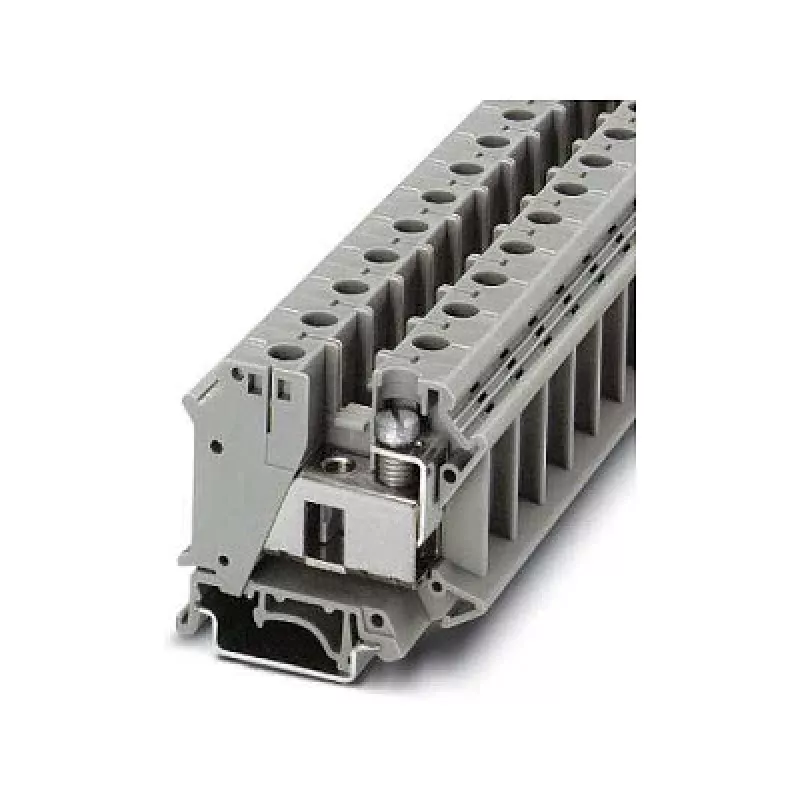

Phoenix 3074088 UTI 35 montavimo praėjimo gnybtų blokas

Didelės galios paskirstymo grandinėse dažnai trūksta patikimo sujungimo taško, kuris atlaikytų iki 125 A sroves ir 1000 V įtampą. Phoenix 3074088 UTI 35 montavimo praėjimo gnybtų blokas išsprendžia šią problemą – jis sukurtas taip, kad užtikrintų stabilų ir saugų laidų sujungimą net sudėtingiausiomis pramoninėmis sąlygomis.

Paskirtis ir privalumai

Šis vieno poliaus gnybtų blokas montuojamas ant DIN bėgelio NS 35/7,5 arba NS 35/15 ir tinka tiek kietiems, tiek vytiesiems laidininkams nuo 0,5 iki 35 mm² (20–2 AWG). Dėl plačios laidų skerspjūvio apimties jis universalus – nuo smulkių valdymo grandinių iki galingų maitinimo linijų. Sraigtinė jungtis su M6 sriegiu ir 3,5–4 Nm priveržimo momentu garantuoja tvirtą, atsparų vibracijai kontaktą, o tai itin svarbu ilgalaikiam darbui be priežiūros.

Pagrindiniai privalumai

• Didelė srovės apkrova: 125 A vardinė srovė galios grandinėms
• Platus laidų diapazonas: 0,5–35 mm² kieti arba vytieji laidininkai
• Patikima sraigtinė jungtis su M6 sriegiu ir dideliu priveržimo momentu
• Degumo klasė UL 94 V0 – padidintas saugumas
• Platus darbinės temperatūros diapazonas: nuo -60 °C iki 105 °C

Techninės specifikacijos

• Jungimo būdas: sraigtinė jungtis
• Jungčių skaičius: 2
• Polių skaičius: 1
• Vardinė įtampa (IEC): 1000 V
• Vardinė srovė (IEC): 125 A
• Kieto laidininko skerspjūvis: 0,5–35 mm²
• Vytojo laidininko skerspjūvis: 0,5–35 mm²
• Laidininko AWG diapazonas: 20–2 AWG
• Izoliacinė medžiaga: PA (poliamidas)
• Montavimo tipas: DIN bėgelis NS 35/7,5, NS 35/15
• Vardinė impulsinė įtampa (Uimp): 8 kV
• Taršos laipsnis: 3
• Perįtampio kategorija: III
• Degumo klasė (UL 94): V0
• Darbinė temperatūra: nuo -60 °C iki 105 °C
• Nuėmimo ilgis: 12 mm
• Sriegio tipas: M6
• Priveržimo momentas: 3,5–4 Nm

Naudojimas ir montavimas

Gnybtų blokas montuojamas ant standartinio DIN bėgelio, todėl įrengimas greitas ir paprastas. Prieš prijungiant laidą, nuimkite izoliaciją iki 12 mm ilgio, įkiškite laidininką į jungtį ir priveržkite sraigtą nustatytu momentu. Dėl aukštos degumo klasės ir atsparumo temperatūrai šis gnybtų blokas tinka naudoti pramoniniuose valdymo spintose, pastatų elektros instaliacijose bei kitose srityse, kur reikalingas patikimas galios sujungimas.

Rekomendacija

Phoenix UTI 35 – tai sprendimas, kuris sumažina gedimų riziką ir užtikrina ilgaamžiškumą net atšiauriomis sąlygomis. Dėl didelės srovės apkrovos ir tvirtos konstrukcijos jis yra puikus pasirinkimas profesionalams, ieškantiems patikimo galios paskirstymo.
