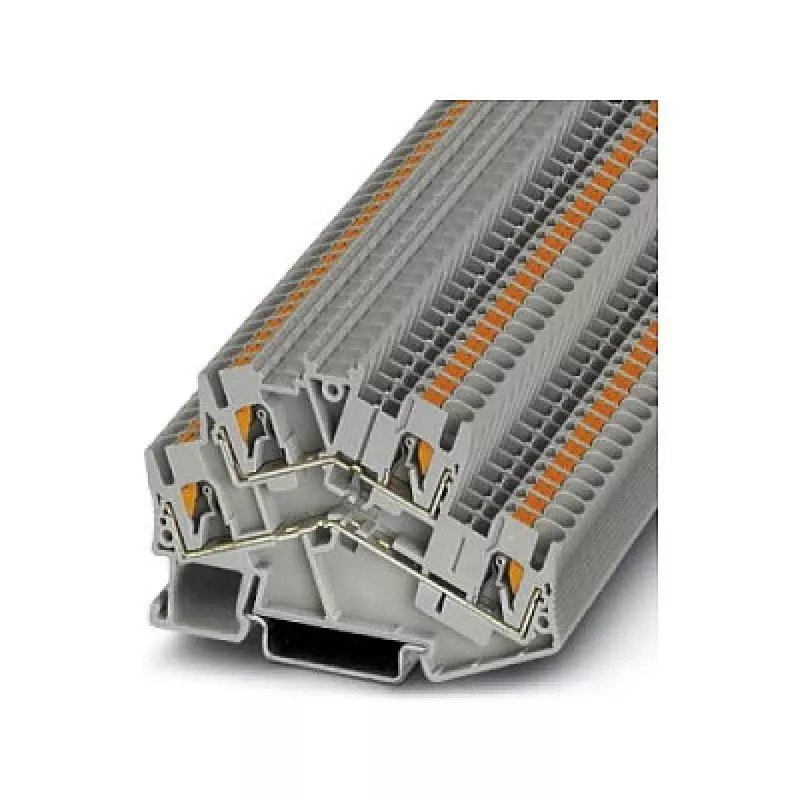

Phoenix 3209604 PTTBS 2.5 dviejų lygių praėjimo gnybtų blokas, push-in jungtis, pilkas | Kur.lt

Dvigubas jungčių tankis tame pačiame DIN bėgio plote – Phoenix 3209604 PTTBS 2.5 dviejų lygių gnybtų blokas leidžia sutalpinti dvigubai daugiau laidų, nei įprastas vieno lygio sprendimas. Push-in technologija leidžia kišti vientisus arba suvytusius laidus be įrankių, žymiai sutrumpinant montavimo laiką. Pilkas poliamido korpusas yra be halogenų ir atitinka UL 94 V0 degumo klasę, užtikrinančią saugumą valdymo spintose ir pramoninio skirstymo sistemose.

Privalumai

• Dviejų lygių konstrukcija su 4 push-in jungtimis didelio tankio instaliacijai
• Montavimas be įrankių – vientisiems ir suvytiems laidams iki 2,5 mm²
• Rated 500 V ir 24 A (IEC), tinka sudėtingoms pramoninėms aplikacijoms
• Tvirtinama ant standartinio DIN bėgio NS 35/7,5 arba NS 35/15
• Platus darbinės temperatūros diapazonas nuo -60 °C iki +105 °C
• Degumo klasė UL 94 V0 ir taršos laipsnis 3 – atsparumas atšiaurioms aplinkoms

Naudojimas kasdien

Šis dviejų lygių praėjimo gnybtų blokas idealiai tinka valdymo pultams, mašinų gamybai ir energijos skirstymui, kai erdvė ribota. Push-in mechanizmas priima laidus nuo 0,14 mm² iki 4 mm² vientisus ir nuo 0,14 mm² iki 2,5 mm² suvytus (AWG 26–12). Nuėmimo ilgis 8–10 mm užtikrina patikimą kontaktą. Pilkas PA korpusas atsparus cheminėms medžiagoms ir mechaniniam poveikiui, o 6 kV vardinė impulsinė įtampa ir III perkrovos kategorija apsaugo nuo pereinamųjų procesų.

Pilnos specifikacijos

• Gaminio tipas: dviejų lygių praėjimo gnybtų blokas
• Jungimo technologija: push-in
• Lygiai: 2
• Jungtys: 4 (po 2 kiekviename lygyje)
• Vardinis skerspjūvis: 2,5 mm²
• Spalva: pilka
• Izoliacinė medžiaga: PA (poliamidas)
• Tvirtinimas: DIN bėgis NS 35/7,5, NS 35/15
• Vardinė įtampa (IEC): 500 V
• Vardinė srovė (IEC): 24 A
• Vientisų laidų skerspjūvis: 0,14 mm² – 4 mm²
• Suvytų laidų skerspjūvis: 0,14 mm² – 2,5 mm²
• AWG skerspjūvis: 26 – 12
• Nuėmimo ilgis: 8 mm – 10 mm
• Darbinė temperatūra: -60 °C iki 105 °C
• Degumo klasė: UL 94 V0
• Vardinė impulsinė įtampa: 6 kV
• Taršos laipsnis: 3
• Perkrovos kategorija: III

Pabaigai

Phoenix 3209604 PTTBS 2.5 – patikimas ir erdvę taupantis sprendimas profesionaliam elektros montavimui. Push-in technologija ir aukštos elektrinės charakteristikos daro jį pirmuoju pasirinkimu skydų gamintojams ir techninės priežiūros inžinieriams.
