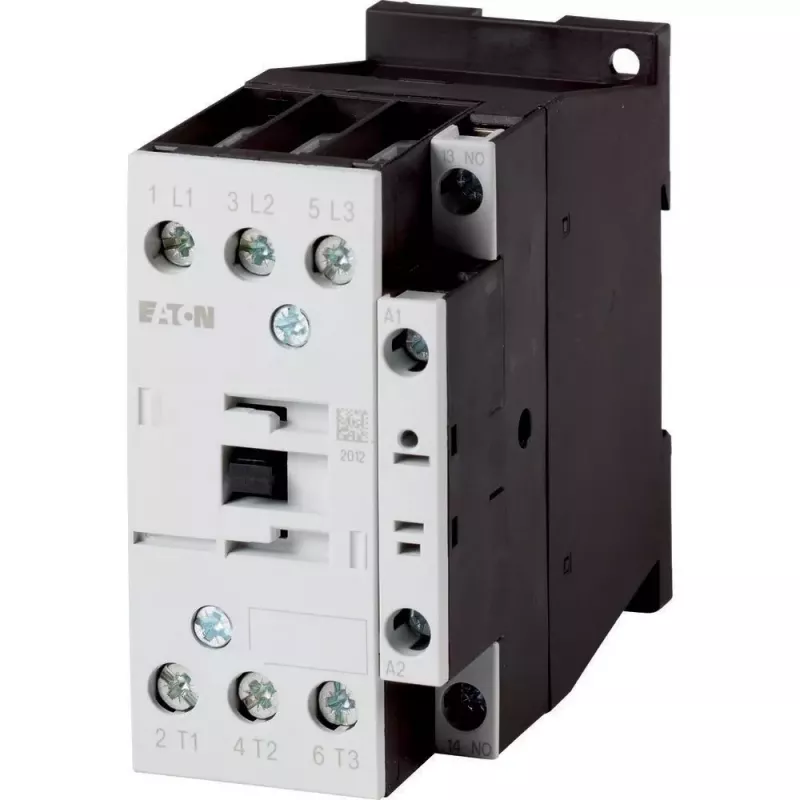

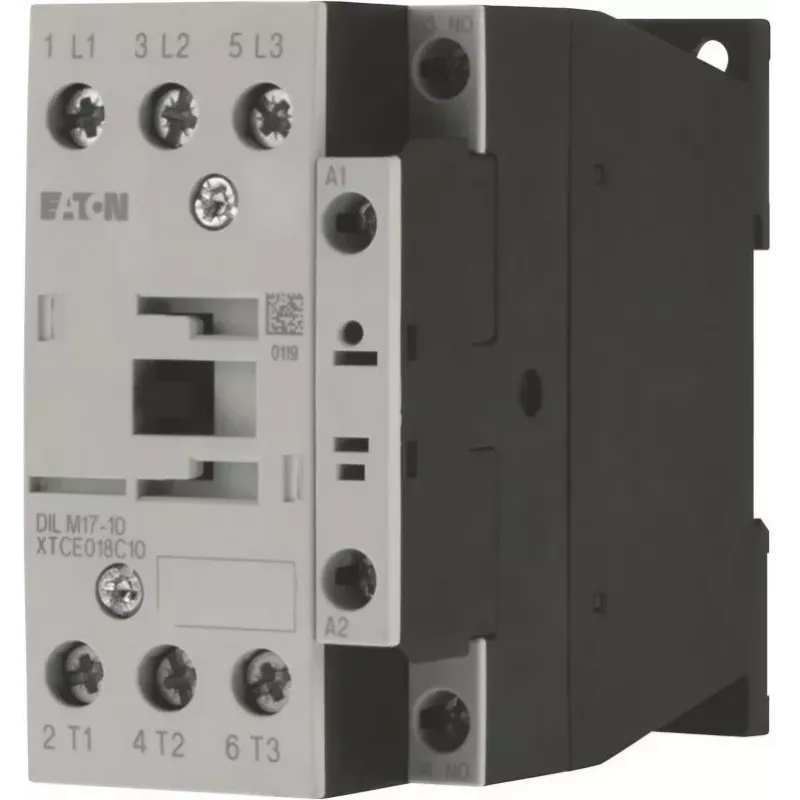

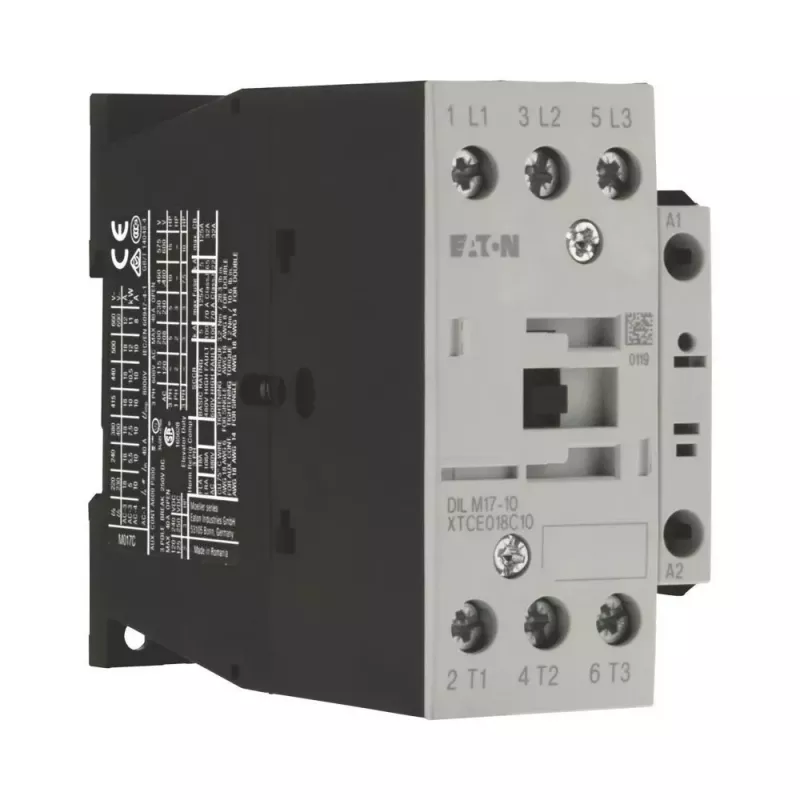

Eaton DILM17-10 galios kontaktoriai, 3 polių, 1 NO pagalbinis, 230 V AC 50 Hz / 240 V AC 60 Hz ritė, 17 A, 7.5 kW

Eaton DILM17-10 galios kontaktoriai išsiskiria kompaktišku korpusu, talpinančiu 17 A perjungimo galią – tai idealus sprendimas variklių valdymui iki 7,5 kW esant 400 V AC-3. Skirtingai nei daugelis kontaktorių, kuriems reikia papildomų aksesuarų pagrindiniam grįžtamajam ryšiui, šis modelis standartiškai turi vieną normaliai atvirą pagalbinį kontaktą, supaprastindamas grandinės dizainą ir sumažindamas komponentų skaičių.

Privalumai

• 3 polių pagrindinė kontaktų konfigūracija (3 NO) trifaziam variklių perjungimui
• Įmontuotas 1 NO pagalbinis kontaktas būsenos indikacijai ar valdymo logikai
• AC ritė, skirta 230 V 50 Hz / 240 V 60 Hz, tiesioginiam valdymui be lygintuvo
• Didelis elektrinis patvarumas: 1,5 milijono ciklų esant AC-3
• Platus darbinės temperatūros diapazonas nuo -25 °C iki +60 °C
• Atitinka IEC/EN 60947-4-1, VDE 0660, UL, CSA standartus

Kasdienis naudojimas

Šis kontaktorius sukurtas patikimam variklių, varžinių apkrovų ir apšvietimo grandinių perjungimui. Jis puikiai tinka pramoninėje aplinkoje, kur erdvė ribota, tačiau našumas negali būti kompromisas. Varžtiniai gnybtai priima platų laidų skerspjūvių diapazoną, užtikrindami tvirtas jungtis net esant vibracijai. IP20 apsaugos laipsnis leidžia montuoti valdymo spintose ir uždarose skydinėse. Montuoti galima ant 35 mm DIN bėgelio arba varžtais, suteikiant lankstumo skydo išdėstymui. Dvigubo dažnio ritė (50/60 Hz) leidžia tą patį įrenginį naudoti skirtinguose regionuose be modifikacijų, supaprastindama atsargų valdymą.

Pilnos specifikacijos

• Gamintojas: Eaton
• Modelis: DILM17-10
• MPN: 277004
• EAN: 4015082770044
• Produkto tipas: Galios kontaktorius
• Serija: DILM
• Pagrindinių polių skaičius: 3
• Pagrindinių kontaktų konfigūracija: 3 NO
• Pagalbinių kontaktų konfigūracija: 1 NO
• Ritės įtampa: 230 V AC (50 Hz) / 240 V AC (60 Hz)
• Vardinė darbinė srovė (AC-3, 400 V): 17 A
• Vardinė darbinė galia (AC-3, 400 V): 7.5 kW
• Vardinė izoliacijos įtampa (Ui): 690 V AC
• Vardinė impulsinė atlaikomoji įtampa (Uimp): 6 kV
• Montavimo tipas: DIN bėgelis / varžtais
• Gnybtų tipas: Varžtiniai gnybtai
• Darbinės temperatūros diapazonas: -25 iki +60 °C
• Apsaugos laipsnis: IP20
• Elektrinis patvarumas (AC-3): 1,5 x 10^6 operacijų
• Mechaninis patvarumas: 10 x 10^6 operacijų
• Standartai: IEC/EN 60947-4-1, VDE 0660, UL, CSA
• Valdymo grandinės tipas: AC valdomas

Pabaigai

Inžinieriams ir skydų gamintojams, ieškantiems patikimo, standartus atitinkančio kontaktoriaus su integruotu pagalbiniu kontaktu ir dviejų dažnių ritė, Eaton DILM17-10 užtikrina pastovų veikimą kompaktiškoje, lengvai montuojamoje konstrukcijoje.
