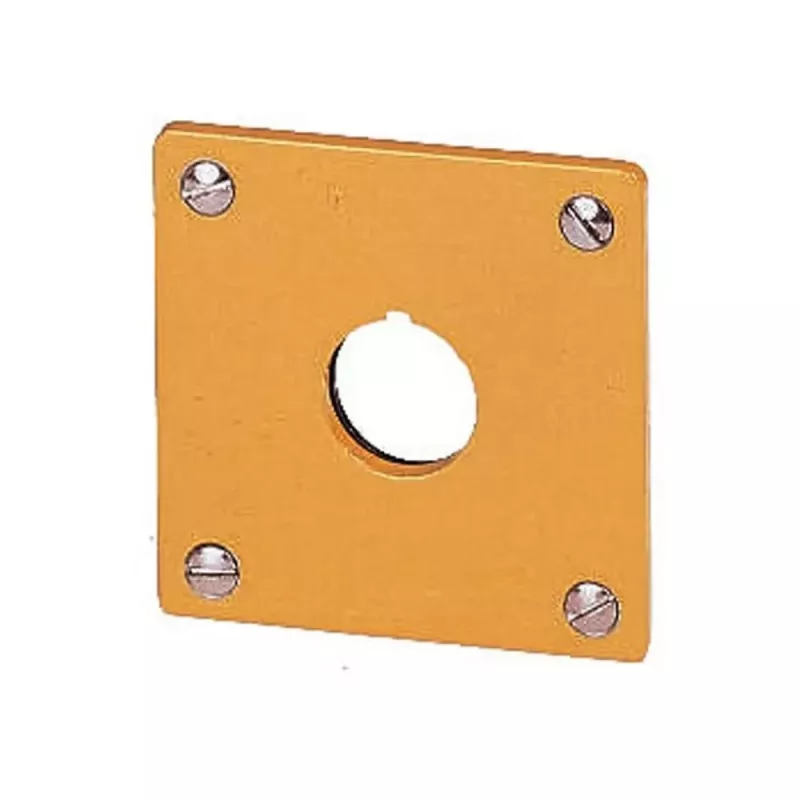

Eaton M22-EY1 tvirtinimo plokštė, geltona, aliuminis, IP65, 72 x 72 mm 216542

Valdymo pultų montuotojams, kuriems tenka įrengti 22,5 mm valdymo grandinės prietaisus ant plokščių paviršių, svarbu, kad tvirtinimas būtų patvarus, sandarus ir vizualiai tvarkingas. Eaton M22-EY1 tvirtinimo plokštė iš aliuminio su geltona danga skirta būtent tokiems sprendimams – ji užtikrina patikimą prietaisų priekinį tvirtinimą ir ilgaamžiškumą net intensyvaus naudojimo sąlygomis.

Kodėl verta rinktis

• Aliuminio konstrukcija atspari korozijai ir mechaniniam poveikiui
• Geltona spalva padeda žymėti ar koduoti skydo zonas
• IP65 apsaugos klasė – atsparumas dulkėms ir vandens srovėms
• Kvadratinė 72 x 72 mm forma tinka standartinėms išpjovoms
• Suderinama su Eaton M22 serijos valdymo grandinės prietaisais

Techniniai duomenys

• Gaminio tipas: tvirtinimo plokštė
• Serija: M22
• Medžiaga: aliuminis
• Spalva: geltona
• Apsaugos klasė: IP65
• Tvirtinimo būdas: priekinis
• Suderinamų prietaisų išpjovos skersmuo: 22,5 mm
• Bendras ilgis: 72 mm
• Bendras plotis: 72 mm
• Bendras storis: 1,5 mm
• Forma: kvadratinė
• Tvirtinimo vietų skaičius: 1

Kam tinka

Ši plokštė skirta elektros skydų projektuotojams, automatizavimo inžinieriams ir techninės priežiūros specialistams, kuriems reikia patikimo, ilgaamžio ir sandaraus sprendimo montuojant M22 serijos mygtukus, jungiklius ar signalines lemputes. Ji pravers tiek gamybinėse patalpose, tiek lauko įrenginiuose, kur keliami aukšti atsparumo aplinkai reikalavimai.

Naudojimas

Plokštė montuojama priekiniu būdu ant plokščio paviršiaus. Prieš montavimą įsitikinkite, kad paviršius švarus ir lygus – taip išlaikysite IP65 sandarumą. Prietaisas ir plokštė tvirtinami tinkamais varžtais (nepridedami).

Patarimas: jei skydo paviršius nelygus arba dažytas, rekomenduojama naudoti tarpinę – tai padės išsaugoti IP65 apsaugą ir prailgins įrenginio tarnavimo laiką. Geltoną spalvą galite panaudoti kaip papildomą žymėjimą avarinėms arba ypatingoms valdymo zonoms išskirti.
