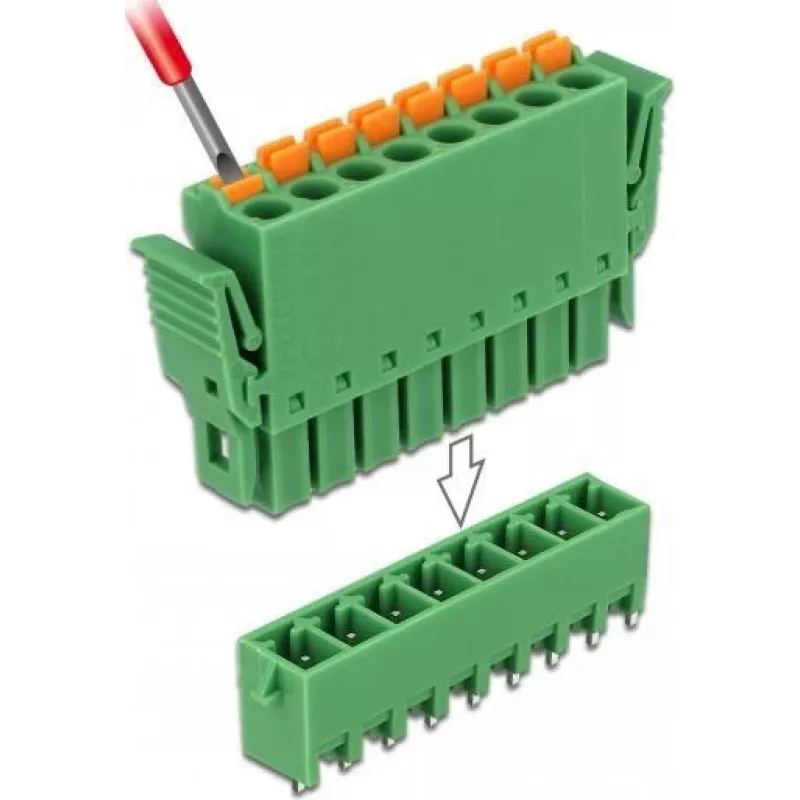

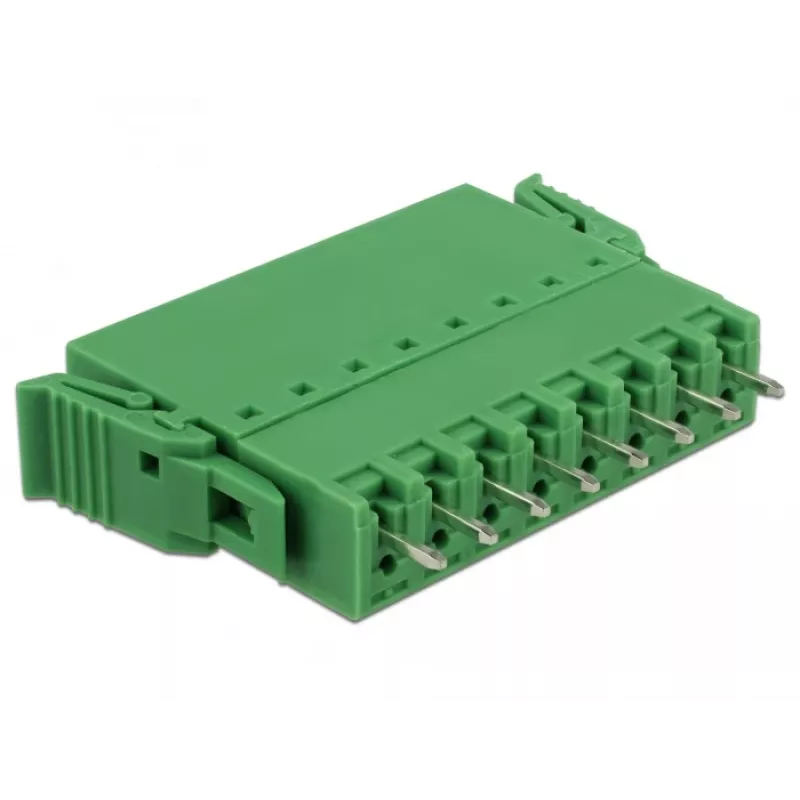

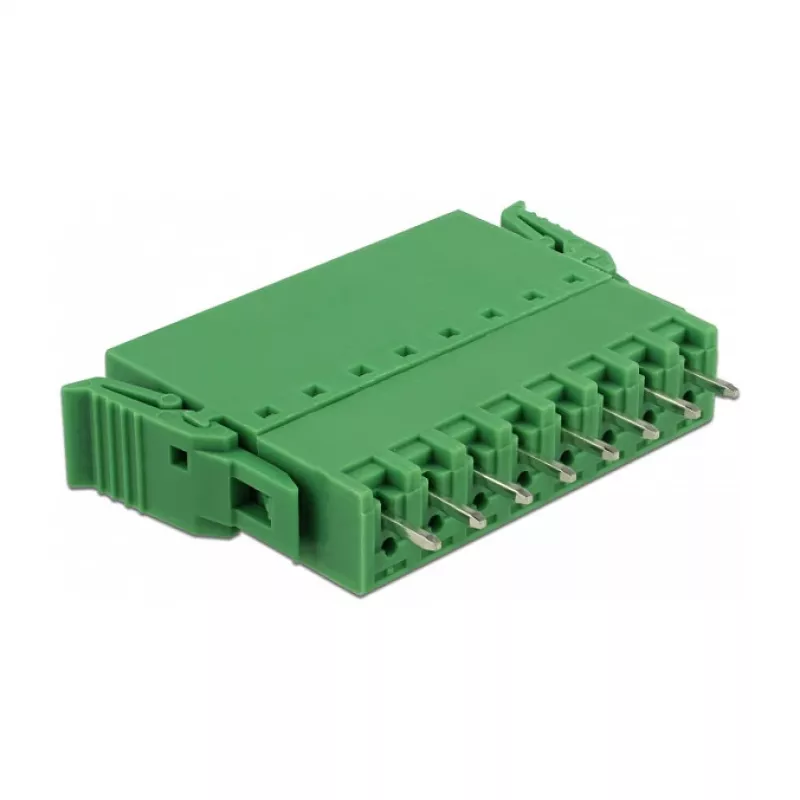

Delock PCB gnybtų blokų rinkinys 8 kontaktų 3,81 mm žingsniu vertikalus žalias (10 vienetų) 65974

Inžinieriams, prototipų kūrėjams ir gamybos specialistams, kuriems reikia patikimų sprendimų spausdintinėse plokštėse, šis Delock 65974 rinkinys siūlo 10 vertikalių gnybtų blokų su 8 kontaktais ir 3,81 mm žingsniu. Kiekvienas blokas yra skirtas laidų prijungimui per skylutes, o varžtiniai gnybtai užtikrina tvirtą ir ilgaamžį kontaktą.

Kodėl verta rinktis

• 8 kontaktai viename bloke, 10 blokų rinkinyje – pakanka didesniems projektams
• 3,81 mm žingsnis leidžia taupyti vietą spausdintinėje plokštėje
• Vertikali orientacija palengvina prieigą prie gnybtų
• Platus laidų diapazonas: 28–16 AWG (0,08–1,31 mm²)
• Darbinė temperatūra nuo -40 °C iki 105 °C – tinka įvairioms aplinkoms

Techninė specifikacija

• Žingsnis: 3,81 mm
• Kontaktų skaičius: 8
• Montavimo tipas: per skylutes spausdintinėje plokštėje
• Orientacija: vertikali
• Jungties tipas: varžtinis gnybtas
• Vardinė srovė: 8 A
• Vardinė įtampa: 300 V
• Laido matuoklis: 28–16 AWG
• Laido skerspjūvis: 0,08–1,31 mm²
• Darbinė temperatūra: -40 °C iki 105 °C
• Korpuso medžiaga: PA66 (UL94V-0)
• Kontaktų medžiaga: žalvaris, alavuotas
• Varžtų medžiaga: plienas, cinkuotas
• Izoliacijos varža: 500 MΩ esant 500 V DC
• Atsparumas įtampai: 2000 V AC 1 minutę
• Varžtų sukimo momentas: 0,2 Nm
• Spalva: žalia
• Kiekis rinkinyje: 10 vienetų

Kaip naudoti

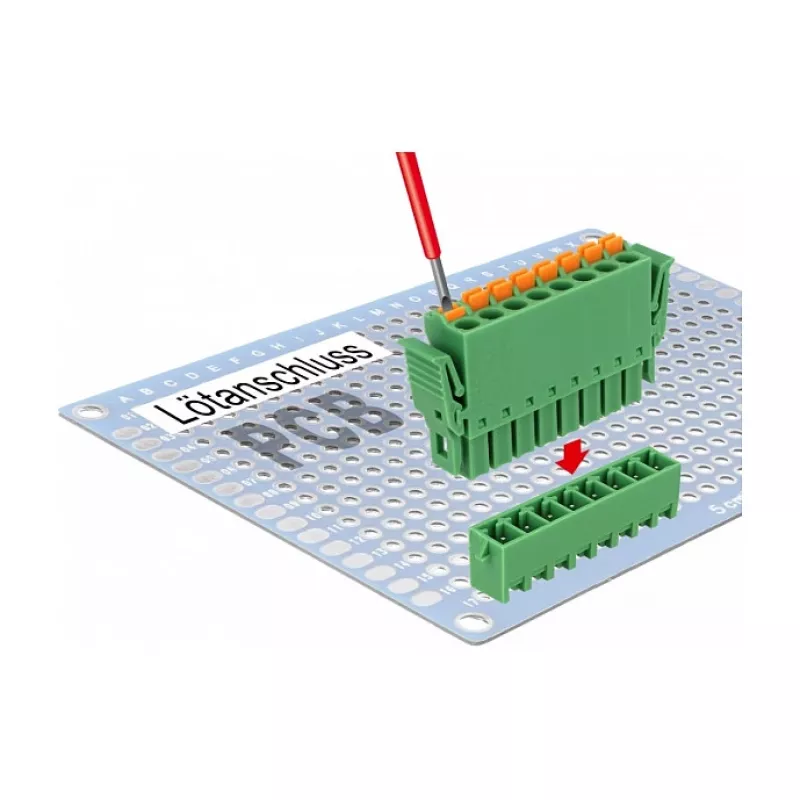

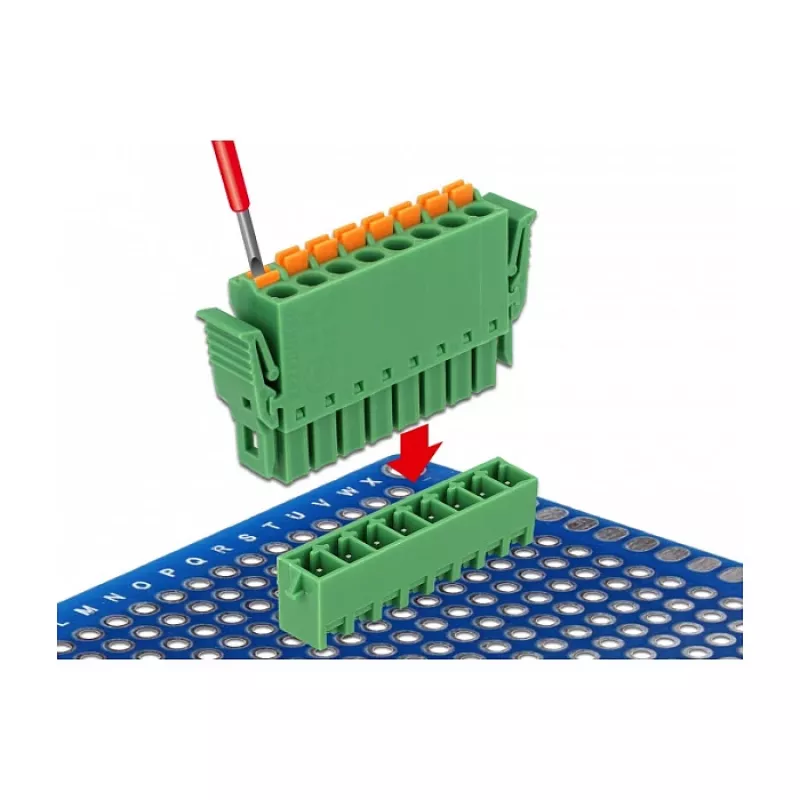

Šie gnybtų blokai skirti litavimui į spausdintinės plokštės angas. Juos patogu naudoti tiek prototipų kūrime, tiek nedidelėse gamybos serijose. Dėl vertikalios konstrukcijos laidus galima prijungti iš viršaus, o varžtinis mechanizmas leidžia greitai ir patikimai prisukti laidus. Rekomenduojama naudoti 0,2 Nm sukimo momentą, kad būtų išvengta kontaktų pažeidimo.

Mūsų vertinimas

Patikimas vertikalių gnybtų blokų rinkinys, tinkantis pramoninėms ir prototipų reikmėms dėl kompaktiško žingsnio ir tvirtų elektros parametrų.
