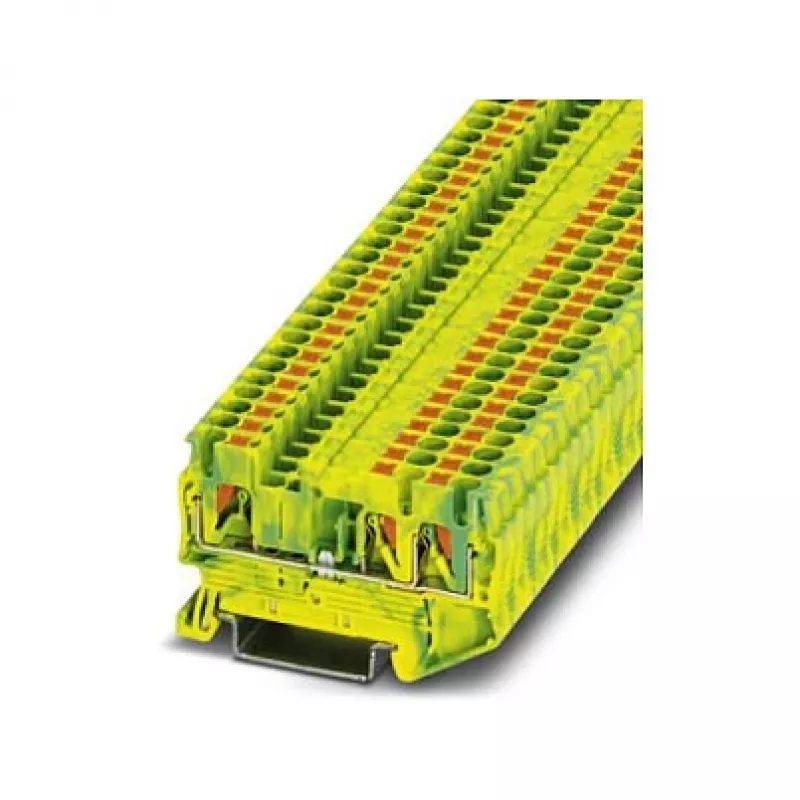

Phoenix 3209565 PT 2,5-TWIN-PE apsauginio įžeminimo gnybtų blokas, žaliai geltonas, 2,5 mm², DIN bėgeliui

Kiekvienas, montuojantis DIN bėgelio skirstomuosius spintas, žino, kad apsauginio įžeminimo laidų prijungimas dažnai tampa kliūtimi, kai reikia greitai ir patikimai užbaigti darbą. Phoenix 3209565 PT 2,5-TWIN-PE yra stumdomojo tipo apsauginio įžeminimo gnybtų blokas, sukurtas taip, kad įžeminimo paskirstymas taptų paprastas ir efektyvus. Tris jungtis turintis blokas leidžia iš vieno taško paskirstyti apsauginį įžeminimą keliems laidininkams, taip sutaupant vietos ir laiko.

Pagrindinės specifikacijos

• Jungimo technologija: stumdomoji (push-in)
• Vardinis skerspjūvis: 2,5 mm²
• Jungčių skaičius: 3 (1 įėjimas, 2 išėjimai)
• Pozicijų skaičius: 1
• Vientiso laidininko skerspjūvis: 0,14 mm² – 4 mm²
• Lankstaus laidininko skerspjūvis: 0,14 mm² – 4 mm²
• Lankstaus laidininko su antgaliu (be plastikinės įvorės) skerspjūvis: 0,14 mm² – 2,5 mm²
• Lankstaus laidininko su antgaliu (su plastikine įvore) skerspjūvis: 0,14 mm² – 2,5 mm²
• Nuėmimo ilgis: 8 mm – 10 mm
• Montavimo tipas: DIN bėgelis NS 35/7,5, NS 35/15
• Korpuso medžiaga: poliamidas (PA)
• Degumo klasė: UL 94 V0
• Darbinė temperatūra: nuo -60 °C iki 105 °C
• Standartai / patvirtinimai: IEC 60947-7-2, UL, cUL, VDE, EAC

Kodėl verta rinktis

Stumdomoji jungimo technologija leidžia prijungti vientisus laidininkus ir laidininkus su antgaliais be įrankių, todėl montavimo laikas žymiai sutrumpėja. Dvynė konstrukcija suteikia du atskirus įžeminimo taškus iš vieno gnybtų bloko, taip optimizuojant vietą DIN bėgelyje. Žaliai geltona spalva aiškiai identifikuoja PE funkciją, užtikrinant atitiktį laidų sujungimo reikalavimams. Poliamido korpusas pasižymi dideliu mechaniniu atsparumu ir yra liepsną slopinantis pagal UL 94 V0, todėl padidina elektros įrenginių saugą.

Kam tinka

• Apsauginio įžeminimo paskirstymui pramoninėse valdymo spintose
• Kelių grandinių įžeminimui pastatų automatizavimo sistemose
• PE gnybtų įrengimui mašinų ir įrenginių laiduose
• Esamų DIN bėgelio įrenginių modernizavimui ir priežiūrai

Naudojimo patarimai

Gnybtų blokas skirtas montuoti ant standartinių DIN bėgelių NS 35/7,5 ir NS 35/15, kurie dažniausiai naudojami skirstomosiose spintose. Jis palaiko platų laidininkų skerspjūvių diapazoną – nuo 0,14 mm² iki 4 mm², todėl tinka įvairioms reikmėms. Darbinės temperatūros intervalas nuo -60 °C iki 105 °C leidžia naudoti atšiauriomis sąlygomis. Gnybtų blokas atitinka tarptautinius standartus, įskaitant IEC, UL ir VDE, todėl užtikrina pripažinimą visame pasaulyje.

Patarimas: prieš prijungdami lankstų laidininką, įsitikinkite, kad antgalis yra tinkamai užspaustas ir nuėmimo ilgis atitinka 8–10 mm – tai užtikrins patikimą kontaktą ir ilgalaikį veikimą.
