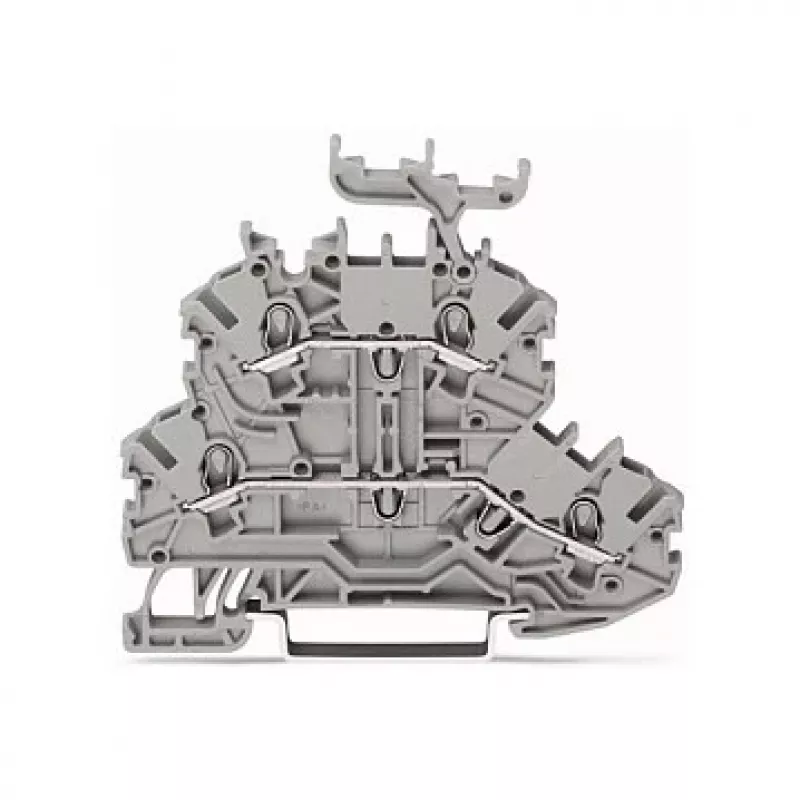

WAGO 2000-2231 Dviejų aukštų praėjimo gnybtų blokas, L/L, pilkas, 2,5 mm², 800 V, 24 A, DIN bėgeliui

Inžinieriams, projektuojantiems kompaktiškus valdymo spintas, ir mašinų gamintojams, kuriems reikia maksimalaus laidų sujungimo tankio, WAGO 2000-2231 yra sprendimas, leidžiantis sutaupyti vietos be jokių kompromisų patikimumui. Šis dviejų aukštų praėjimo gnybtų blokas, užimantis vos 4 mm plotį, suteikia du nepriklausomus potencialus (L/L) ir keturis prijungimo taškus – idealiai tinka ten, kur kiekvienas milimetras yra svarbus.

Apžvalga

WAGO 2000-2231 yra dviejų aukštų praėjimo gnybtų blokas, montuojamas ant DIN-35 bėgelio. Jame naudojama legendinė WAGO CAGE CLAMP® spyruoklinė technologija, užtikrinanti atsparius vibracijai ir nereikalaujančius priežiūros sujungimus. Gnybtai tinka kietiems, standiems ir smulkiagysliams laidininkams nuo 0,08 iki 4 mm² (28–12 AWG). Pilkas poliamido (PA 66) korpusas yra be halogenų ir nedegus, užtikrinantis ilgalaikį saugumą pramoninėje aplinkoje. Su vardine impulsine įtampa 8 kV ir atitikimu 3 užterštumo laipsniui, šis gnybtų blokas sukurtas atlaikyti atšiaurias eksploatavimo sąlygas.

Pagrindiniai privalumai

• Dviejų aukštų konstrukcija: du potencialai (L/L) viename 4 mm pločio modulyje, dvigubai didesnis laidų sujungimo tankis.
• CAGE CLAMP® technologija: įrankiu valdoma, nereikalaujanti priežiūros, atspari vibracijai ir temperatūros pokyčiams.
• Platus laidininkų diapazonas: priima kietus laidininkus iki 4 mm² ir smulkiagyslius iki 2,5 mm².
• Aukšti elektriniai parametrai: vardinė įtampa 800 V, vardinė srovė 24 A, impulsinė įtampa 8 kV.
• Tarptautiniai sertifikatai: VDE, UL, CSA, KEMA/KEUR – tinka naudoti visame pasaulyje.
• Patvari izoliacija: pilkas poliamidas 66, be halogenų, pasižymintis puikiomis mechaninėmis ir šiluminėmis savybėmis.

Techninės specifikacijos

• Gnybtų bloko tipas: dviejų aukštų praėjimo gnybtų blokas
• Potencialų skaičius: 2 (L/L)
• Prijungimo taškų skaičius: 4
• Sujungimo technologija: CAGE CLAMP®
• Valdymo būdas: montavimo įrankis
• Vardinis skerspjūvis: 2,5 mm²
• Kietų laidininkų skerspjūvis: 0,08 ... 4 mm² (28 ... 12 AWG)
• Smulkiagyslių laidininkų skerspjūvis: 0,08 ... 2,5 mm² (28 ... 14 AWG)
• Vardinė įtampa (III/3): 800 V
• Vardinė impulsinė įtampa (III/3): 8 kV
• Vardinė srovė: 24 A
• Izoliacijos medžiaga: poliamidas (PA 66)
• Spalva: pilka
• Montavimas: DIN-35 bėgelis
• Užterštumo laipsnis: 3
• Laidų prijungimas: iš šono
• Aukštis nuo DIN bėgelio viršaus: 60,5 mm
• Sertifikatai: VDE, UL, CSA, KEMA/KEUR

Rekomendacija

Skydų gamintojams ir mašinų OEM, kuriems reikia didelio laidų sujungimo tankio neprarandant saugumo ir patogumo, WAGO 2000-2231 yra puikus pasirinkimas. Jo dviejų aukštų L/L konfigūracija perpus sumažina vietos poreikį bėgelyje, o CAGE CLAMP® technologija užtikrina, kad kiekvienas sujungimas išliks patikimas visą įrangos eksploatacijos laiką. Su visais tarptautiniais sertifikatais ir tvirtu pilku poliamido korpusu, šis gnybtų blokas pasiruošęs bet kokiam pramoniniam iššūkiui.
