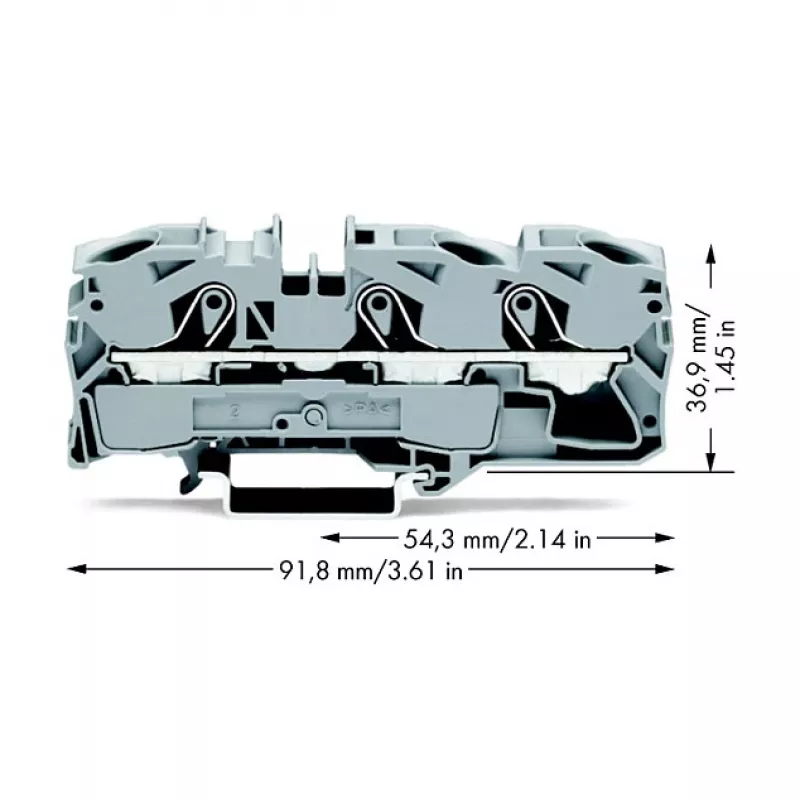

WAGO 2016-1301 Praleidžiamoji gnybtų jungtis – 12 mm – 91,8 mm – 36,9 mm – 800 V

Pramoniniuose valdymo spintose ir skirstomuosiuose skyduose kiekvienas milimetras yra svarbus, o patikimas laidų sujungimas – būtinas. WAGO 2016-1301 praleidžiamoji gnybtų jungtis su Push-in CAGE CLAMP® technologija užtikrina greitą, įrankių nereikalaujantį montavimą ir ilgaamžį kontaktą net ir vibracijos sąlygomis.

Privalumai

Push-in CAGE CLAMP® jungimo technologija leidžia prijungti kietus ir lanksčius laidus be atsuktuvo – tiesiog įkišant. Kompaktiški matmenys (plotis 12 mm, aukštis 91,8 mm, gylis 36,9 mm) taupo vietą DIN-35 bėgyje. Pilka poliamido korpusas su UL94 V-0 degumo klase užtikrina aukštą saugą ir atsparumą. Platus darbinės temperatūros diapazonas nuo -35 iki +85 °C leidžia naudoti įvairiose aplinkose.

Kam tinka

• Pramoniniai valdymo skydai ir komutacinė įranga
• Pastatų automatizavimo ir skirstomieji skydai
• Mašinų ir įrenginių gamyba
• Elektros instaliacijos, kurioms reikalingi patikimi praleidžiamieji sujungimai

Pagrindinės specifikacijos

• Tipas: Praleidžiamoji gnybtų jungtis
• Laidų skaičius: 2
• Potencialų skaičius: 1
• Jungimo technologija: Push-in CAGE CLAMP®
• Vardinis skerspjūvis: 16 mm² (AWG 6)
• Laidininko skerspjūvis (kietas/su vytomis): 0,5 – 16 mm² (AWG 20 – AWG 6)
• Laidininko skerspjūvis (smulkiavytis): 0,5 – 16 mm² (AWG 20 – AWG 6)
• Vardinė įtampa (EN 60947-7-1): 800 V
• Vardinė impulsinė įtampa: 8 kV
• Vardinė srovė (EN 60947-7-1): 76 A
• Montavimo būdas: DIN-35 bėgis
• Spalva: Pilka
• Izoliacinė medžiaga: Poliamidas (PA 66)
• Degumo klasė: UL94 V-0
• Taršos laipsnis: 3
• Darbinė temperatūra: nuo -35 iki +85 °C
• Nuėmimo ilgis: 18 – 20 mm

Rekomendacijos

Norėdami užtikrinti optimalų veikimą, naudokite su WAGO žymėjimo juostelėmis ir priedais. Laikykitės nurodyto laidų nuėmimo ilgio (18–20 mm), kad užtikrintumėte patikimą kontaktą. Tinka naudoti 3 taršos laipsnio aplinkoje.
