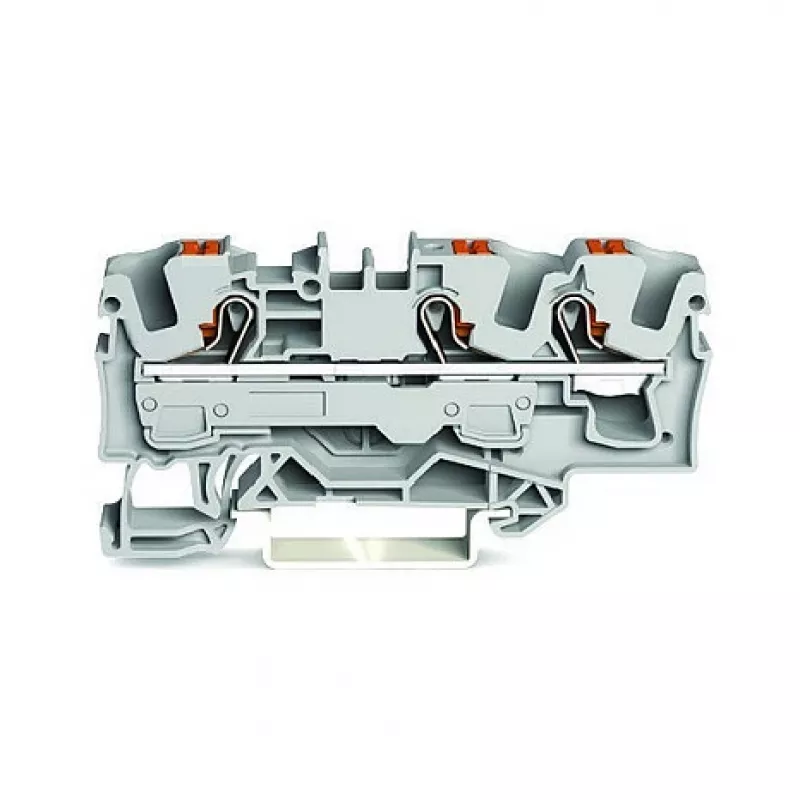

WAGO 2206-1301 3 laidų praėjimo gnybtų blokas su mygtuku, 6 mm², pilkas

Pirmas dalykas, kurį pastebėsite, yra kompaktiškas 6 mm korpusas, kuris sutaupo vertingos vietos valdymo spintoje, tačiau tikroji vertė slypi viduje – WAGO 2206-1301 CAGE CLAMP® su mygtuku technologija leidžia atlikti laidų sujungimą be įrankių, žymiai pagreitindama montavimo procesą. Šis pilkas 3 laidų praėjimo gnybtų blokas skirtas profesionalams, kurie vertina patikimumą ir efektyvumą pramoninėje elektros instaliacijoje.

Pagrindiniai privalumai

• 3 laidų praėjimo gnybtų blokas, pilkas – vienoje potencialo grupėje galima prijungti iki šešių laidų, taupant vietą ir supaprastinant grandinių organizavimą.
• CAGE CLAMP® su mygtuku – mygtuko paspaudimas sumažina įterpimo jėgą ir pagreitina laidų prijungimą, ypač smulkių laidų atveju; nereikia jokių įrankių.
• Platus laidų skerspjūvių diapazonas: 0,5–10 mm² (vientisi/standūs), 0,5–6 mm² (smulkiagijai) – lankstumas įvairioms reikmėms.
• Aukšta vardinė įtampa ir srovė: 800 V / 41 A (IEC) ir 600 V / 30 A (UL) – tinka intensyvioms pramoninėms apkrovoms.
• Montavimas ant DIN bėgelio TS 35 – standartinis sprendimas, užtikrinantis greitą ir tvirtą įtvirtinimą.
• Izoliacija iš poliamido (PA 66), atitinka UL94 V-0 – atspari ugniai, atitinka griežtus saugos reikalavimus.

Kam tinka

Šis gnybtų blokas yra idealus pasirinkimas valdymo pultų gamintojams, mašinų kūrėjams ir automatizavimo sistemų integratoriams. Jis puikiai tinka maitinimo paskirstymui valdymo spintose, sujungimams perėjimo taškuose, taip pat pastatų įrenginių ir HVAC valdymo spintose. Dėl savo kompaktiškumo ir didelio srovės tankio jis ypač naudingas projektuose, kur svarbus vietos taupymas ir greitas montavimas.

Pagrindinės specifikacijos

• Vardinė įtampa / srovė (IEC): 800 V / 41 A
• Vardinė įtampa / srovė (UL): 600 V / 30 A
• Laidų skerspjūvis: 0,5–10 mm² (vientisi/standūs), 0,5–6 mm² (smulkiagijai)
• Montavimas: DIN bėgelis TS 35, šoninis laidų įvedimas
• Izoliacija: Poliamidas (PA 66), UL94 V-0
• Nuėmimo ilgis: 12–14 mm
• Sertifikatai: ENEC, UL, CSA, KEMA

Naudojimas

Gnybtų blokas montuojamas ant standartinio DIN bėgelio TS 35. Atidarykite mygtuką, įkiškite nuimtą laidą (nuėmimo ilgis 12–14 mm) ir uždarykite – kontaktas užtikrintas. Vientisiems ir standiems laidams ferulių nereikia, tačiau smulkiagijams laidams rekomenduojama naudoti ferules, kad būtų užtikrintas optimalus patikimumas. Dėl CAGE CLAMP® technologijos gnybtų blokas pasižymi dideliu atsparumu vibracijai, todėl tinka naudoti aplinkoje, kurioje yra mechaninių virpesių.

Patarimai

Prieš pradėdami montavimą, įsitikinkite, kad laidas yra tinkamai nuimtas ir įkištas iki galo – tai užtikrina patikimą kontaktą. Jei naudojate smulkiagijus laidus, apsvarstykite ferulių naudojimą, kad išvengtumėte laidų išsisklaidymo ir pagerintumėte sujungimo kokybę. Taip pat visada vadovaukitės vietiniais elektros įrenginių reglamentais ir atkreipkite dėmesį, kad šis gnybtų blokas priklauso WAGO TOPJOB® S serijai, garsėjančiai beįrankiu montavimu ir aukštu patikimumu.
