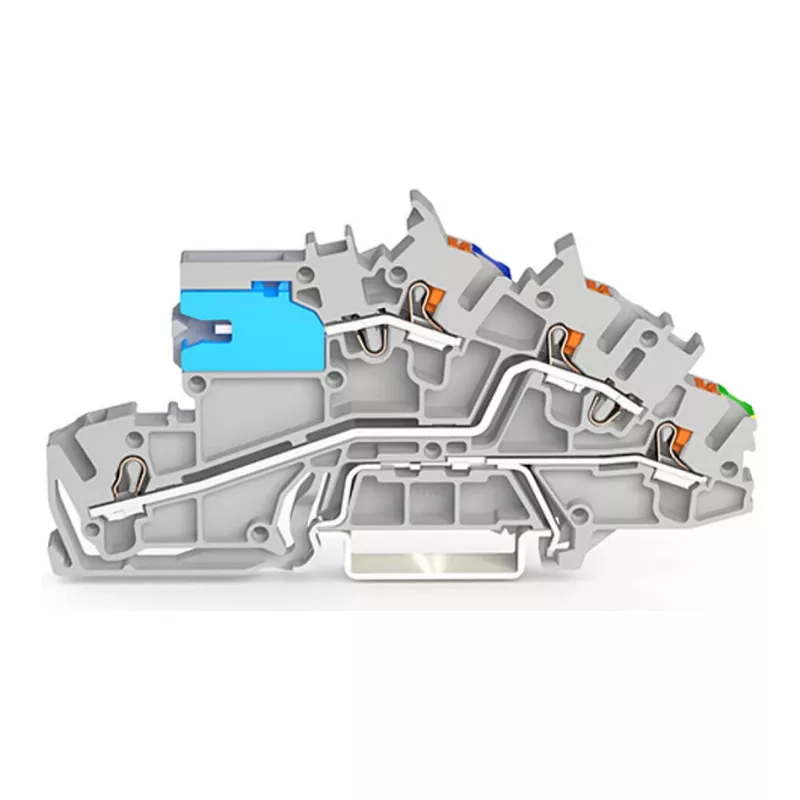

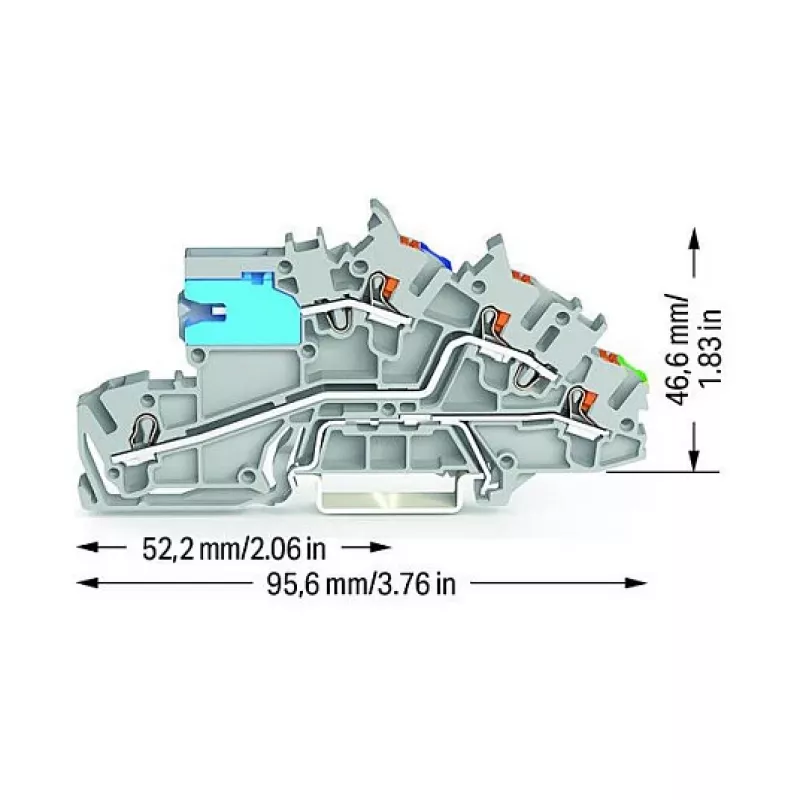

WAGO 2203-7541 Montažinė gnybtų jungtis su N-atjungimo slankikliu, NT/L/PE, pilka

Elektrikams ir skydų gamintojams, kurie vertina greitą montavimą ir patikimą neutralaus laidininko atjungimą, WAGO 2203-7541 yra kompaktiškas sprendimas, sujungiantis tris potencialus – N-atjungimą, fazę ir apsauginį įžeminimą – viename korpuse, skirtame montuoti ant DIN-35 bėgelio. Push-in CAGE CLAMP® technologija leidžia prijungti kietus, lanksčius ir smulkiagyslius laidininkus nuo 0,25 iki 4 mm² be įrankių – tiesiog įstumiant. Integruotas N-atjungimo slankiklis užtikrina saugų neutralaus laidininko izoliavimą bandymų ir priežiūros metu, o pilkas poliamido korpusas suteikia patikimą izoliaciją ir mechaninį stabilumą.

Privalumai

Push-in CAGE CLAMP® jungimo sistema sumažina laidų sujungimo laiką iki 50 %, palyginti su varžtinėmis gnybtų jungtimis. Laidininkai laikomi apibrėžta kontaktine jėga, nepriklausančia nuo montuotojo, todėl užtikrinamas atsparumas vibracijai ir nereikalaujanti priežiūros jungtis. N-atjungimo slankiklis valdomas be įrankių ir aiškiai parodo perjungimo būseną. Gnybtų jungtis skirta 400 V ir 32 A įtampai, todėl tinka įvairiems pastatų įrengimo darbams. Kompaktiškas dizainas taupo vietą DIN bėgelyje, o poliamido (PA 66) korpusas atitinka degumo klasę UL 94 V-0, užtikrinančią geresnę priešgaisrinę saugą.

Kam tinka

• Skirstomiesiems skydams ir vartotojų grupėms gyvenamuosiuose bei komerciniuose pastatuose
• Apšvietimo ir kištukinių grandinių įrengimui su atskiru neutralaus laidininko atjungimu
• Valdymo spintoms, kuriose ribota vieta ir reikia greito laidų sujungimo
• Programoms, kurioms reikia periodiškai tikrinti arba izoliuoti neutralų laidininką
• Naudojimui su kietais, lanksčiais ir smulkiagysliais variniais laidininkais iki 4 mm²

Pagrindinės specifikacijos

• Jungimo technologija: Push-in CAGE CLAMP®
• Potencialų skaičius: 3 (N-atjungimas, fazė, apsauginis įžeminimas)
• Jungimo taškų skaičius: 6
• Vardinis skerspjūvis: 4 mm² (12 AWG)
• Vardinė įtampa (EN): 400 V
• Vardinė srovė (EN): 32 A
• Vardinė impulsinė įtampa: 6 kV
• Taršos laipsnis: 3
• Apsaugos laipsnis: IP20
• Izoliacinė medžiaga: Poliamidas (PA 66)
• Degumo klasė: UL 94 V-0
• Spalva: Pilka
• Montavimas: DIN-35 bėgelis
• Laido skerspjūvis (kietas/lankstus): 0,25 - 4 mm² (22 - 12 AWG)
• Laido skerspjūvis (smulkiagyslis): 0,25 - 4 mm² (22 - 12 AWG)
• Nuėmimo ilgis: 10 - 12 mm (0,39 - 0,47 colio)
• Darbinė temperatūra: -35 iki +85 °C
• Sertifikatai: ENEC, UL, CSA, KEMA/KEUR

Rekomendacijos

Elektrikams ir skydų gamintojams WAGO 2203-7541 siūlo patikimą ir laiką taupantį sprendimą neutralių laidininkų prijungimui ir atjungimui skirstomuosiuose skyduose. Jo bekontaktė Push-in CAGE CLAMP® technologija ir aiškus N-atjungimo slankiklis palengvina montavimą ir bandymus. Gnybtų jungtis atitinka tarptautinius standartus, užtikrinančius saugų veikimą įvairiose aplinkose. Rekomenduojame naudoti kartu su WAGO 2203 serijos galinėmis plokštelėmis ir ženklinimo aksesuarais, kad būtų užbaigtas montavimas.
