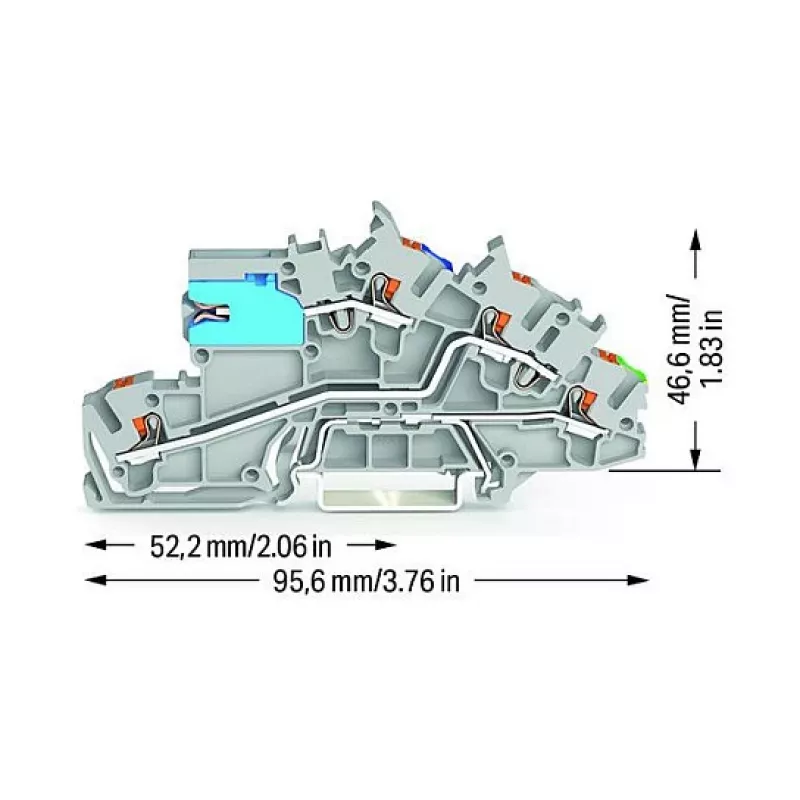

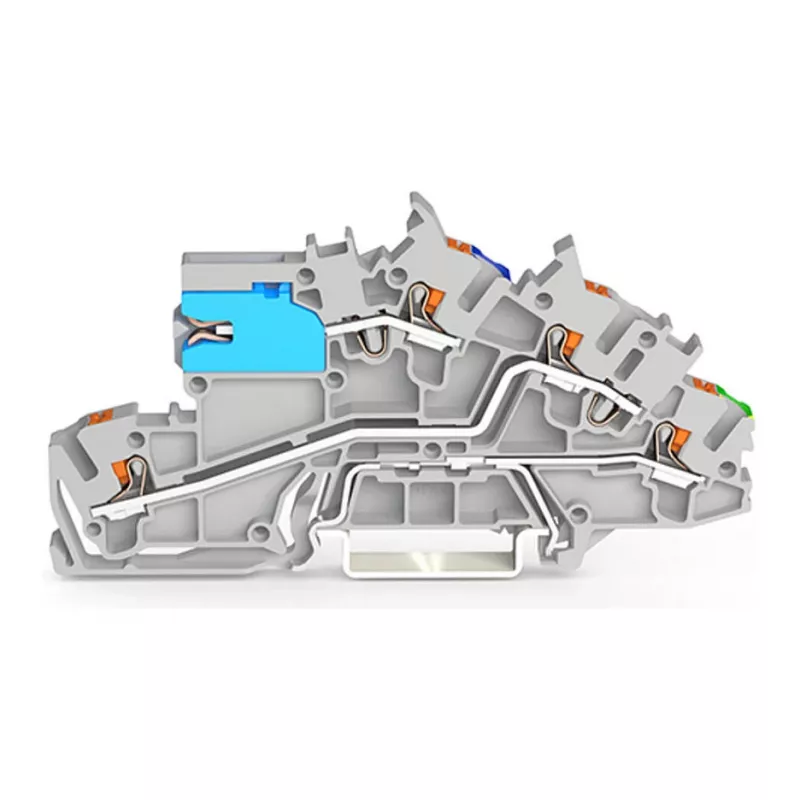

WAGO 2203-7641 Daugiapakopis įvadinis gnybtų blokas su N atjungimo slankikliu, NT/L/PE, pilkas

Kai kasdienėje elektros skydų ar valdymo spintų gamyboje tenka sujungti tris potencialus – NT, L ir PE – ir tuo pačiu užtikrinti galimybę saugiai atjungti neutralų laidą, WAGO 2203-7641 tampa ne tik kompaktišku, bet ir funkcionaliu sprendimu. Šis daugiapakopis gnybtų blokas leidžia atjungti nulį neatjungiant laidų, o tai žymiai pagreitina bandymus ir priežiūrą, kartu užtikrinant aukštą saugumo lygį. PUSH WIRE® technologija leidžia prijungti laidus be įrankių, todėl montavimas tampa greitesnis ir patikimesnis.

Pagrindinės specifikacijos

• Gaminio tipas: įvadinis daugiapakopis gnybtų blokas
• Potencialų skaičius: 3 (NT, L, PE)
• Pakopų skaičius: 3
• Jungimo technologija: PUSH WIRE®
• Vardinis skerspjūvis (L/NT): 4 mm²
• Vardinis skerspjūvis (PE): 4 mm²
• Bendras jungimo taškų skaičius: 6 (po 2 kiekvienam potencialui)
• Vardinė įtampa (II/2): 400 V
• Vardinė impulsinė įtampa (II/2): 4 kV
• Vardinė srovė: 32 A
• Vientiso laido skerspjūvis: 0,5 - 4 mm² (20 - 12 AWG)
• Lanksčiojo laido skerspjūvis: 0,5 - 2,5 mm² (20 - 14 AWG)
• Nuimamos izoliacijos ilgis: 11 mm
• Tvirtinimas: DIN bėgelis 35
• Spalva: pilka
• Izoliacinė medžiaga: poliamidas (PA66)
• Ypatybė: N atjungimo slankiklis

Kodėl verta rinktis šį gnybtų bloką

N atjungimo slankiklis leidžia izoliuoti neutralų laidą neištraukiant laidų iš gnybtų, o tai pagreitina gedimų paiešką ir užtikrina atitiktį saugos reikalavimams. PUSH WIRE® jungtys sumažina montavimo laiką ir užtikrina patikimą, nereikalaujantį priežiūros kontaktą. Kompaktiškas trijų pakopų dizainas taupo vietą DIN bėgelyje, o pilkas poliamido korpusas yra patvarus ir aiškiai identifikuojamas.

Kam tinka

• Skirstymo skydai gyvenamuosiuose ir komerciniuose pastatuose
• Pramoninių mašinų valdymo spintos
• Įrenginiai, kuriuose reikia periodiškai atjungti nulį bandymų metu
• Esamų DIN bėgelio mazgų modernizavimas su atjungimo funkcija

Naudojimo patarimai

Gnybtų blokas skirtas darbui iki 85 °C aplinkos temperatūros ir atitinka IEC/EN 60947-7-1 reikalavimus. Jis priklauso WAGO 2203 serijai, garsėjančiai patikimomis įspaudžiamomis jungtimis ir kompaktišku dizainu. Lanksčiajam laidui rekomenduojama naudoti ferules, kad būtų užtikrintas optimalus kontaktas.

Patarimas: prieš naudodami N atjungimo slankiklį, įsitikinkite, kad grandinė yra išjungta – tai apsaugos jus nuo elektros smūgio ir užtikrins saugų darbą.
