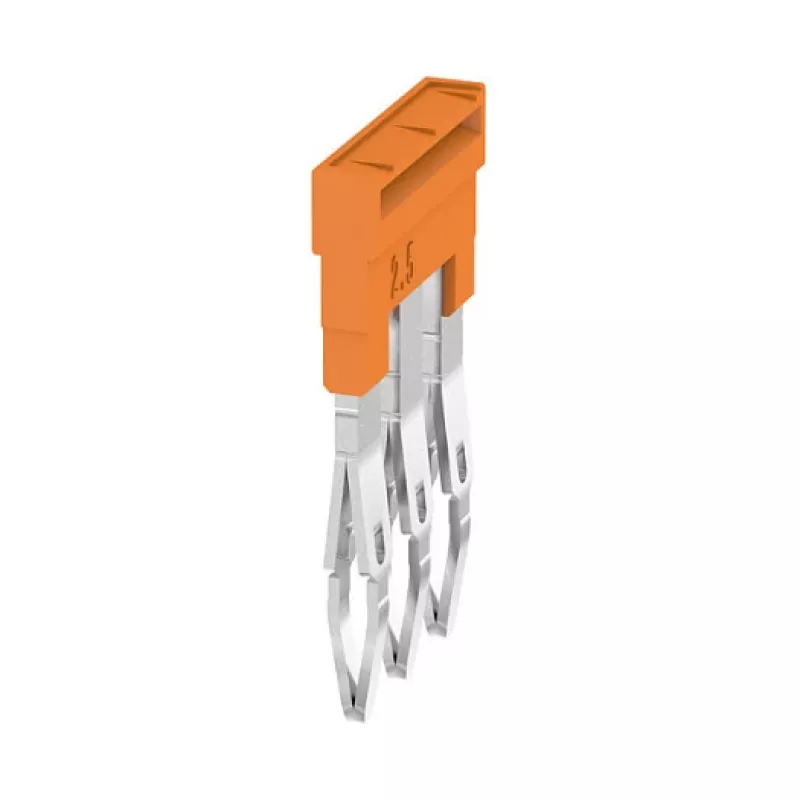

Weidmüller ZQV 2.5N 3 Cross-Connector, A-Series, 2,5 mm², 3-Pole, Orange

Norint užtikrinti tvarkingą ir patikimą valdymo spintų instaliaciją, verta rinktis profesionalius priedus. Weidmüller ZQV 2.5N 3 – tai trijų polių šyninis tiltelis, skirtas A serijos gnybtų blokams, leidžiantis greitai ir be klaidų sujungti gretimus gnybtus elektros ar signalo grandinėse.

Privalumai

• Sumažina instaliacijos laiką – vienu judesiu sujungiami keli gnybtai
• Mažesnė klaidų tikimybė, nes nereikia atskirų laidų šuntavimui
• Kompaktiškas sprendimas, taupantis vietą skirstomojoje spintoje
• Patikimumas: vardinė įtampa iki 800 V ir srovė iki 24 A
• Atsparus aukštai temperatūrai (nuo -50 °C iki +120 °C) ir liepsnai (UL 94 V-0)

Kam tinka

• Pramoninių valdymo spintų ir skirstomųjų skyrių surinkėjams
• Pastatų automatikos sistemų montuotojams
• Energijos paskirstymo ir signalų perdavimo grandinėms
• Projektams, kuriems reikalingi cULus, IECEx, ATEX ar EAC sertifikatai

Pagrindinės specifikacijos

• Tipas: Šyninis tiltelis (jumper)
• Polių skaičius: 3
• Vardinis skerspjūvis: 2,5 mm²
• Serija: A-Series
• Gretimų gnybtų atstumas: 5,1 mm
• Vardinė įtampa (IEC): 800 V
• Vardinė impulsinė įtampa (IEC): 8 kV
• Vardinė srovė (IEC): 24 A
• Izoliacinė medžiaga: WEMID
• Spalva: Oranžinė
• Darbinė temperatūra: nuo -50 °C iki +120 °C
• Degumo klasė: UL 94 V-0
• Montavimas: Įkišamas
• Prijungimo būdas: Tiesioginis įkišimas
• Sertifikatai: cULus, IECEx, ATEX, EAC
• Aplinkosauga: atitinka RoHS ir REACH

Naudojimo rekomendacijos

Šį tiltelį naudokite tik su Weidmüller A serijos gnybtų blokais (pvz., WDU 2.5N, WSI 2.5N). Įstatydami įsitikinkite, kad tiltelis iki galo užsifiksuoja – turi pasigirsti spragtelėjimas. Prieš montuodami patikrinkite suderinamumą su konkrečiu gnybtų bloko modeliu.
