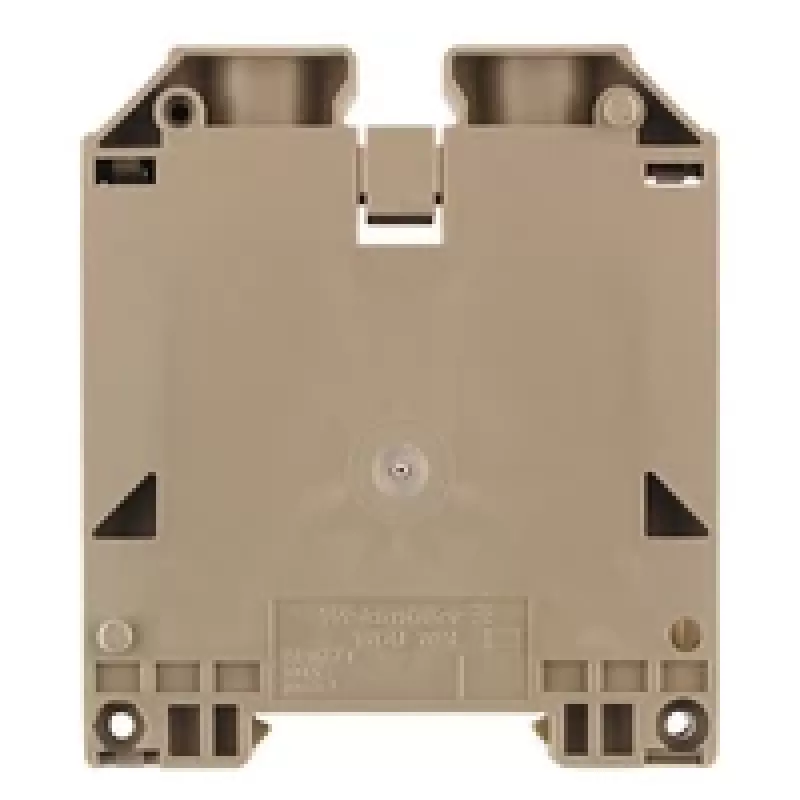

Weidmüller 9512190000 - Smėlio spalvos - 70 mm² - 192 A - 85 mm - 119,233 g - 10 vnt.

Ar jūsų valdymo spintose reikalingas patikimas ir ilgaamžis maitinimo grandinių sujungimas? Šis Weidmüller 9512190000 praėjimo gnybtų blokas sukurtas profesionaliems pramoniniams sprendimams, kur svarbi aukšta srovė ir atsparumas. Su 192 A vardine srove ir 1000 V įtampa jis puikiai tinka sudėtingoms paskirstymo sistemoms, o tvirtas varžtinis sujungimas užtikrina ilgalaikį kontaktą net ir vibracinėje aplinkoje.

Privalumai jūsų verslui

Investicija į šį gnybtų bloką atsiperka per patikimumą ir mažesnes priežiūros išlaidas. Wemid izoliacinė medžiaga pasižymi puikiomis terminėmis ir mechaninėmis savybėmis, o kompaktiškas 85 mm aukštis taupo vietą DIN bėgyje. Platus laidų skerspjūvių diapazonas (10–70 mm²) leidžia lanksčiai pritaikyti įvairioms instaliacijoms.

Kam tinka

• Pramoniniams valdymo skydams
• Energijos paskirstymo sistemoms
• Mašinų gamybai ir automatizacijai
• Gamybos linijų maitinimo grandinėms

Pagrindinės specifikacijos

• Prijungimo tipas: varžtinis
• Laidų skerspjūvis (kietas/su vytomis gyslomis): 10–70 mm²
• Laidų skerspjūvis (lankstus): 10–70 mm²
• Vardinė srovė (IEC): 192 A
• Vardinė įtampa (IEC): 1000 V
• Prijungimų skaičius: 2
• Potencialų skaičius: 1
• Tvirtinimas: DIN bėgis (TS 35)
• Spalva: smėlio
• Izoliacinė medžiaga: Wemid
• Nuėmimo ilgis: 22 mm
• Prisukimo momentas: 6–12 Nm
• Darbinė temperatūra: nuo -50 °C iki 120 °C
• Degumo klasė: UL 94 V-0
• Patvirtinimai: cULus, IECEx, ATEX, EAC

Kaip naudoti

Sumontuokite ant DIN bėgio, nuimkite izoliaciją iki 22 mm, įkiškite laidą ir priveržkite varžtą rekomenduojamu sukimo momentu (6–12 Nm). Dėl didelės srovės atkreipkite dėmesį į tinkamą aušinimą ir laidų skerspjūvį.

Patarimas: naudokite momentinį veržliaraktį, kad išvengtumėte per didelio ar per mažo priveržimo. Šis gnybtų blokas ypač tinka ten, kur reikalingas ATEX ar IECEx sertifikatas – pvz., sprogioje aplinkoje.
