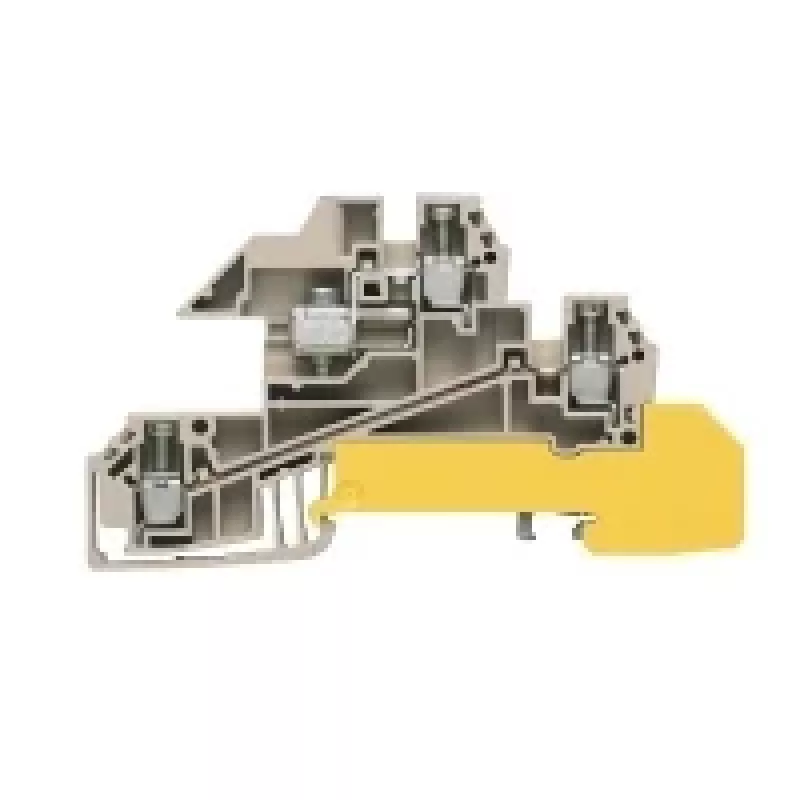

Weidmüller 1030600000 Praeinamoji gnybtų jungtis, smėlio spalvos, 2,5 mm², 24 A, 50 vnt.

Kai kiekvienas milimetras skirstomajame skyde yra brangus, o patikimumas – ne derybų klausimas, Weidmüller 1030600000 praeinamoji gnybtų jungtis tampa racionaliu pasirinkimu. Ši kompaktiška, tik 5,1 mm pločio jungtis sukurta taupyti vietą ant TS 35 DIN bėgelio, kartu užtikrinant 24 A srovės perdavimą ir 800 V izoliaciją. Tai ne tik komponentas, o investicija į ilgalaikį sistemos stabilumą.

Privalumai profesionalui

Gnybtų jungtis pagaminta iš Wemid (PA 66) medžiagos, pasižyminčios aukščiausia V-0 degumo klase pagal UL 94 – tai reiškia maksimalų atsparumą liepsnai net avarinių perkrovų metu. Tvirtas varžtinis sujungimas leidžia patikimai fiksuoti laidus nuo 0,5 iki 4 mm² (kieti) arba 0,5–2,5 mm² (lankstūs), o rekomenduojamas 0,6 Nm priveržimo momentas garantuoja stabilų kontaktą be nuolatinės priežiūros. Darbinė temperatūra nuo -50 iki +120 °C daro šią jungtį tinkamą net ekstremalioms pramoninėms sąlygoms.

Kam ši jungtis skirta

• Pramoniniams valdymo skydams ir automatikos spintoms
• Pastatų automatikos sistemoms (ŠVOK, apšvietimo valdymui)
• Energijos skirstymo mazgams ir maitinimo blokams
• Mašinų ir įrenginių vidinei instaliacijai

Pagrindinės specifikacijos

• Tipas: Praeinamoji gnybtų jungtis (feed-through)
• Vardinė srovė (IEC): 24 A
• Vardinė įtampa (IEC): 800 V
• Vardinis skerspjūvis: 2,5 mm²
• Spalva: Smėlio (beige)
• Jungčių skaičius: 2
• Potencialų skaičius: 1
• Sujungimo technologija: Varžtinis
• Tvirtinimas: Ant TS 35 DIN bėgelio
• Laidų skerspjūvis (kieti): 0,5–4 mm²
• Laidų skerspjūvis (lankstūs): 0,5–2,5 mm²
• Nuėmimo ilgis: 10 mm
• Izoliacinė medžiaga: Wemid (PA 66)
• Darbinė temperatūra: -50 iki +120 °C
• Taršos laipsnis: 3
• Degumo klasė (UL 94): V-0
• Maks. priveržimo momentas: 0,6 Nm
• Kiekis pakuotėje: 50 vnt.
• Vienos jungties matmenys (I x P x A): 48,5 x 5,1 x 48,5 mm
• Vienos jungties svoris: 5,8 g

Rekomendacijos

Norėdami išvengti kontaktų atlaisvėjimo dėl temperatūros svyravimų, naudokite kalibruotą dinamometrinį atsuktuvą ir priveržkite varžtus rekomenduojamu 0,6 Nm momentu. Ši jungtis idealiai tinka tiek naujiems projektams, tiek esamų sistemų atnaujinimui, kai reikia mažo pločio ir didelio patikimumo sprendimo.
