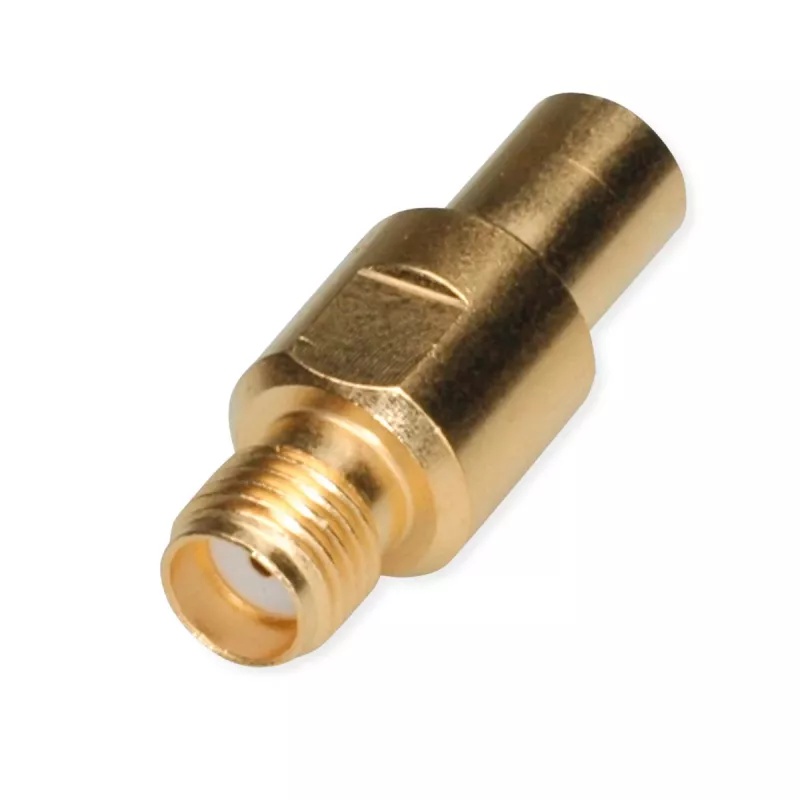

Telegärtner J01155A0041 koaksialinis adapteris SMA female į SMB female

Kai reikia sujungti SMA ir SMB sąsajas, tiesioginis sujungimas neįmanomas be tinkamo adapterio. Telegärtner J01155A0041 koaksialinis adapteris užtikrina patikimą 50 omų perėjimą tarp SMA female ir SMB female jungčių.

Kam skirtas

RF technikams, testavimo inžinieriams ir sistemų integratoriams, kuriems reikia sujungti skirtingų tipų koaksialines jungtis laboratorijose, testavimo ar ryšių sistemose.

Pagrindinės savybės

• Adapterio tipas: koaksialinis adapteris
• Jungtis A: SMA female
• Jungtis B: SMB female
• Impedansas: 50 omų
• Dažnių diapazonas: DC–4 GHz
• VSWR: ≤ 1,25 (DC–4 GHz)
• Korpuso medžiaga: žalvaris su nikelio danga
• Centrinis kontaktas: žalvaris su aukso danga
• Izoliatorius: PTFE
• Dielektrinė atsparumas įtampai: 1000 Veff
• Izoliacijos varža: ≥ 1 GΩ
• Darbinė temperatūra: nuo -40 °C iki +85 °C
• Sujungimų ciklų skaičius: 500
• Montavimo tipas: tiesus
• Atitinka RoHS reikalavimus

Specifikacijos

• 1 jungtis: SMA
• 1 jungties lytis: female
• 2 jungtis: SMB
• 2 jungties lytis: female
• Impedansas: 50 Ω
• Dažnių juosta: DC–4 GHz
• Stovinčios bangos koeficientas (VSWR): ≤ 1,25
• Spalva: sidabrinė

Patarimai

Prieš sujungdami įsitikinkite, kad abi jungtys yra švarios ir tinkamai sulygiuotos – taip išsaugosite signalo vientisumą ir prailginsite jungčių tarnavimo laiką.
