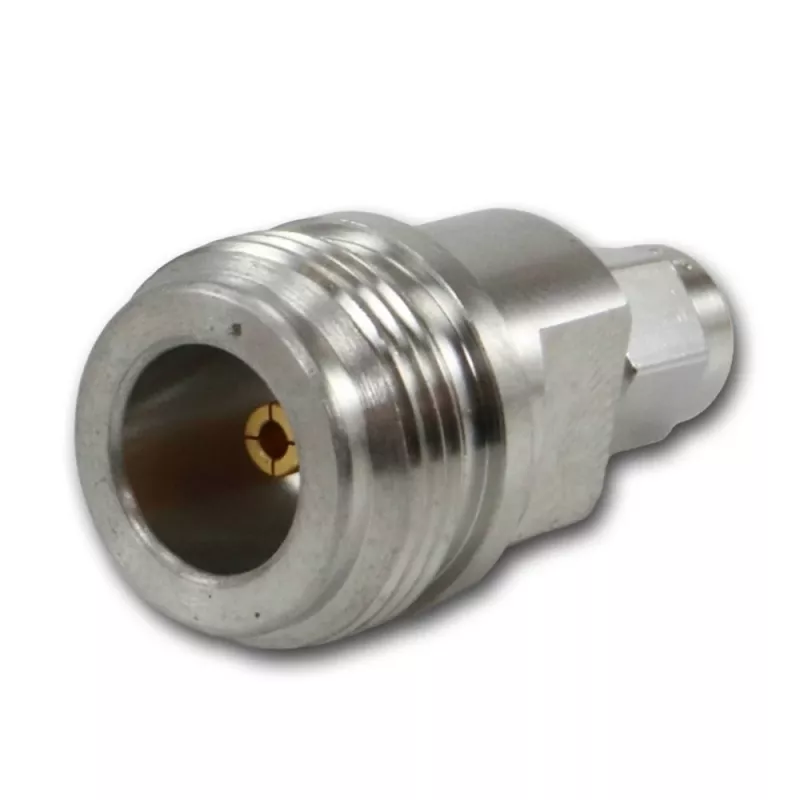

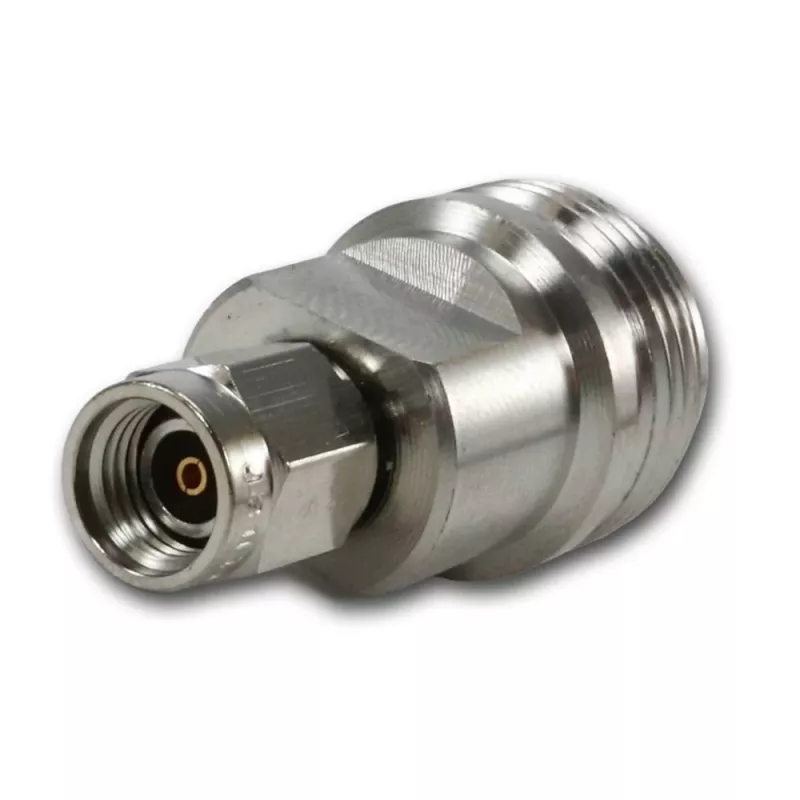

Telegärtner koaksialinis adapteris N-Female į SMA-Reverse-Male J01027R0000

Kai reikia sujungti N tipo lizdą su RP-SMA kištuku, šis Telegärtner adapteris užtikrina stabilų 50 Ω signalo kelią nuo nuolatinės srovės iki 6 GHz. Jo konstrukcija su nickel-plated žalvario korpusu ir auksuotais kontaktais prailgina tarnavimo laiką net intensyvaus naudojimo sąlygomis.

Kodėl verta rinktis

Adapteris pasižymi mažais įterpimo nuostoliais ir stabilia varža, todėl tinka tiek bandymų stendams, tiek antenų sistemoms. Atvirkštinės poliarizacijos SMA pusė apsaugo nuo atsitiktinio sujungimo su standartine SMA įranga, o nikeliuotas žalvaris atlaiko dažną prijungimą ir atjungimą.

Techninės specifikacijos

• 1 jungtis: N-Female
• 2 jungtis: SMA-Reverse-Male
• Varža: 50 Ω
• Dažnių diapazonas: DC – 6 GHz
• VSWR: ≤ 1,25 @ 6 GHz
• Korpuso medžiaga: žalvaris, nikeliuotas
• Kontaktų medžiaga: žalvaris, auksuotas
• Izoliatoriaus medžiaga: PTFE
• Darbinė temperatūra: nuo -40 °C iki +85 °C
• Sujungimų ciklai: ≥ 500

Kam tinka

• RF bandymų stendams ir matavimo sistemoms
• Belaidžio ryšio antenų jungtims
• N tipo ir RP-SMA kabelių suderinimui

Naudojimo patarimai

Prieš jungdami patikrinkite, ar abiejų pusių jungtys švarios ir tvirtai priveržtos. Nors adapteris atlaiko iki 500 sujungimų, rekomenduojama vengti per didelės jėgos sukant – taip išsaugosite tikslias kontaktų geometrijas ir stabilią varžą visame dažnių ruože.

Papildoma informacija

Adapteris atitinka RoHS reikalavimus. Parduodama po vieną vienetą.

Patarimas: jei dažnai perjungiate skirtingus kabelius, žymėkite RP-SMA pusę spalvota juostele – taip išvengsite klaidų, kai šalia naudojami standartiniai SMA jungčiai.
