Kištukinė jungtis SMA Telegärtner Z29, skirta montuoti ant skydelio su flanšu, auksuota, 5 vnt. pakuotė

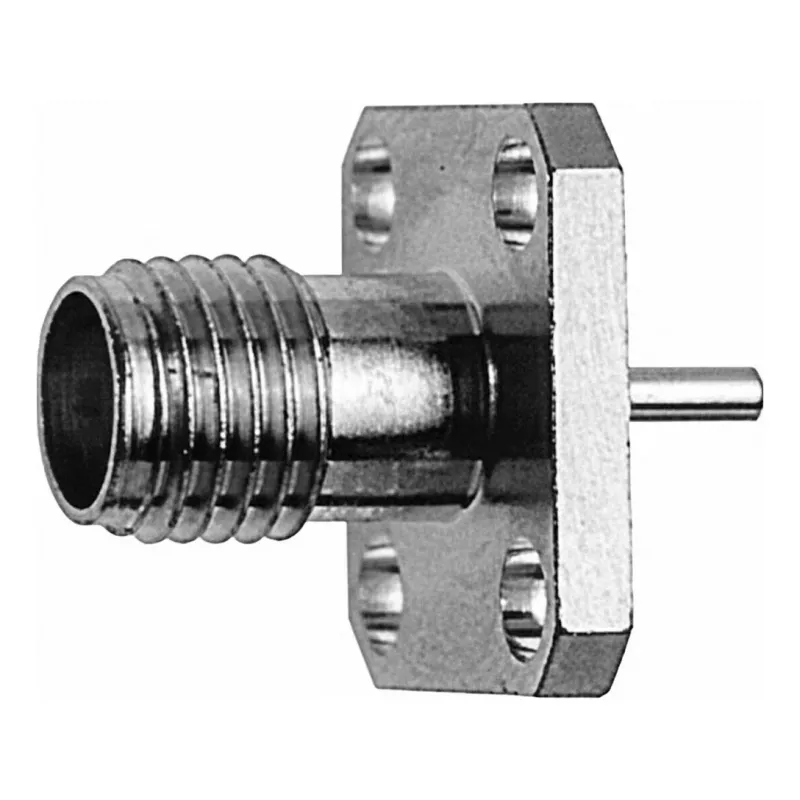

Telegärtner SMA kištukinė jungtis Z29 su flanšu ir auksuota danga – tai profesionalus RF sprendimas, skirtas patikimam koaksialiniam ryšiui įrangos priekiniuose skyduose. Ši SMA lizdinė jungtis užtikrina standartizuotą sąsają SMA kištukams, o flanšinis tvirtinimas garantuoja mechaninį stabilumą ir tikslią jungties padėtį. Ji idealiai tinka bandymų įrangai, RF moduliams, antenoms bei gamybos ar laboratoriniams įrenginiams, kur reikalingos kompaktiškos ir srieginės koaksialinės jungtys.

Privalumai

Flanšo konstrukcija užtikrina tvirtą mechaninį tvirtinimą ir pastovų jungties išlygiavimą, o auksuota danga suteikia puikų atsparumą korozijai ir stabilų kontaktų veikimą. SMA elektrinė sąsaja išlaiko būdingąją varžą ir mažą atspindžių lygį RF signalams, o kompaktiškas srieginis sujungimas leidžia patikimai sujungti ribotoje skydelio erdvėje. Tiekiama po 5 vienetus pakuotėje, šis rinkinys supaprastina įsigijimą masiniams montavimo darbams ir atsarginėms dalims.

Kur naudoti

• Priekinių skydelių montavimui RF bandymų ir matavimo įrangoje
• RF modulių ir siųstuvų-imtuvų jungtims
• Antenų pravedimams kompaktiškuose įrenginiuose ir korpusuose
• Laboratorinėms sąrankoms ir gamybiniams įrenginiams, kuriems reikalingos SMA skydelinės jungtys

Pagrindinės techninės specifikacijos

• Jungties tipas: SMA lizdinė (female) skydelinė jungtis su flanšu
• Danga: auksuoti kontaktiniai paviršiai ir korpuso elementai
• Montavimas: flanšinis tvirtinimas prie priekinio skydelio
• Sujungimas: srieginis SMA sujungimas, suderinamas su standartiniais SMA kištukais
• Pakuotės kiekis: 5 vienodos jungtys
• Tipinis dažnių diapazonas: nuolatinė srovė iki kelių GHz (SMA standarto ribose)

Naudojimo instrukcija

Paruoškite atitinkamą išpjovą įrangos skydelyje pagal flanšo matmenis ir sulygiuokite jungtį taip, kad tvirtinimo angos sutaptų su skydelio tvirtinimo detalėmis. Pritvirtinkite flanšą tinkamais varžtais arba sraigtais, o esant poreikiui, naudokite poveržles arba fiksavimo detales, kad išvengtumėte atsipalaidavimo vibruojančioje aplinkoje. Prijunkite SMA koaksialinius kabelius užsukdami SMA kištukus ant lizdo iki rankinio priveržimo; venkite per didelio sukimo momento, kad nepažeistumėte sriegių. Prieš jungdami įsitikinkite, kad kištukai ir kabeliai yra švarūs ir be pašalinių dalelių, kad būtų užtikrintas mažas įterpimo nuostolis ir patikimas veikimas.

Rekomendacijos

Norint užtikrinti pastovų RF veikimą, naudokite aukštos kokybės SMA kabelių mazgus su atitinkama būdingąja varža ir, kai įmanoma, patikrinkite jungtis tinkamais matavimo prietaisais. Nenaudojamus lizdus apsaugokite dulkių dangteliais ir venkite per didelio mechaninio krūvio kabeliams prie įėjimo į skydelį, kad prailgintumėte jungčių tarnavimo laiką.
