TELEGÄRTNER H02025A0234 Cat.6A ekranuotas Keystone Jack modulis, be įrankių, RJ45, cinko lydinio, T568A/B

Cinko lydinio korpusas su nikelio danga – tai pirmas dalykas, kurį pastebėsite šiame TELEGÄRTNER H02025A0234 modulyje. Tokia konstrukcija ne tik užtikrina mechaninį tvirtumą, bet ir efektyviai slopina elektromagnetines interferencijas, kurios dažnai trikdo 10 Gigabit Ethernet tinklus pramoninėse ar didelio tankio duomenų centrų aplinkose.

Kodėl verta rinktis šį modulį

• Cat.6A našumas – palaiko iki 10GBase-T, todėl tinka šiuolaikiniams greitaeigiams tinklams.
• Ekranavimas – cinko lydinio korpusas su nikelio danga apsaugo nuo EMI, užtikrindamas stabilų signalą net ir triukšmingoje aplinkoje.
• Montavimas be įrankių – IDC kontaktai leidžia greitai ir patikimai prijungti laidus nenaudojant specialių įrankių.
• Universalus T568A/B – vienodai tinka abiem laidų išdėstymo schemoms, todėl lengvai pritaikomas prie skirtingų standartų.
• Ilgaamžiškumas – auksuoti kontaktai (≥0,8 µm) ir ≥750 prijungimo ciklų garantuoja ilgalaikį patikimumą.
• PoE palaikymas – veikia su PoE, PoE+ ir 4PPoE (IEEE 802.3af/at/bt), todėl tinka maitinimo per Ethernet įrenginiams.

Techninės specifikacijos

• Kategorija: Cat.6A
• Jungtis: RJ45 female, ekranuotas keystone modulis
• Laidų prijungimas: IDC, be įrankių, T568A/B
• Korpusas: cinko lydinys, nikeliuotas
• Kontaktų danga: auksas, min. 0,8 µm
• Laido skersmuo: AWG 24/1 - 22/1 kietas, AWG 26/7 - 22/7 suvytas
• Prijungimo ciklai: ≥ 750
• Darbinė temperatūra: -40 °C iki +70 °C
• PoE: PoE, PoE+, 4PPoE (IEEE 802.3af/at/bt)
• Standartai: ISO/IEC 11801 Ed.2.2, EN 50173-1, TIA/EIA-568-C.2
• Montavimas: snap-in standartinėms keystone panelėms ir lizdams
• Kabelio įėjimas: 180° tiesus
• Degumo klasė: UL 94 V-0 (plastikinės dalys)

Kam tinka

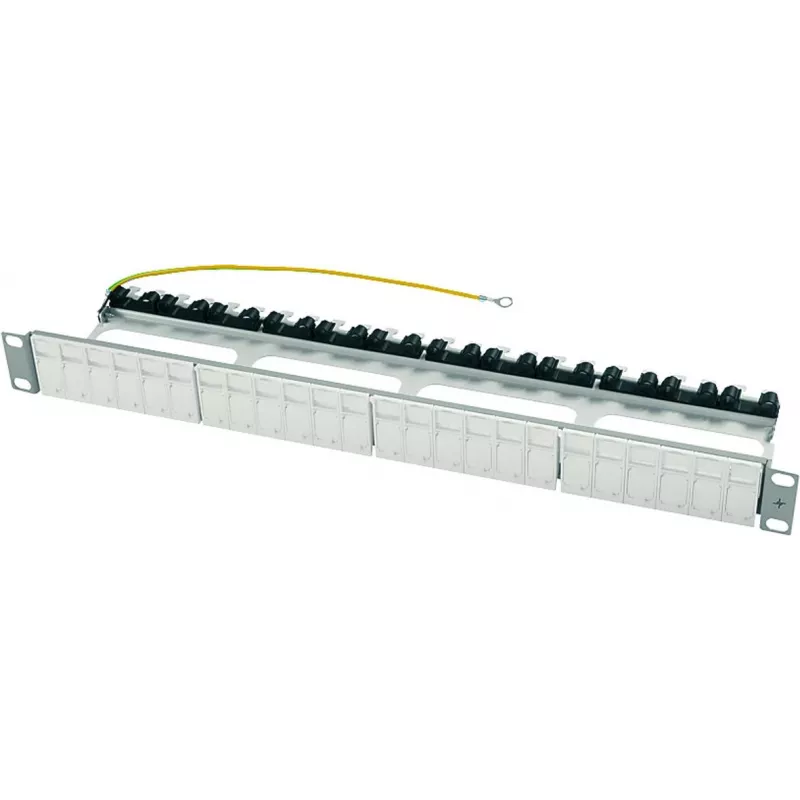

Šis modulis sukurtas tinklų technikams ir integratoriams, dirbantiems su didelio tankio patch paneliais duomenų centruose, įmonių tinkluose ar pramoninėse sistemose, kur būtinas ekranavimas ir 10G našumas. Jis taip pat puikiai tinka PoE įrenginiams, įskaitant aukštos galios 4PPoE (iki 90 W).

Kaip naudoti

Modulį įstatykite į standartinę keystone panelę ar lizdą. Nuimkite kabelio izoliaciją, pagal T568A arba T568B schemą įspauskite laidus į IDC kontaktus – tai galima padaryti rankiniu būdu, nenaudojant specialių įrankių. Užfiksuokite ekranavimo apkabą, kad būtų užtikrintas geras kontaktas su ekranu. Patikrinkite sujungimą tinklo testeriu.

Patarimas: Montuodami kelis modulius iš eilės, naudokite vienodą T568A arba T568B schemą visame tinkle – tai palengvins diagnostiką ir išvengsite painiavos. Jei kabelis suvytas (stranded), įsitikinkite, kad jis atitinka AWG 26/7–22/7 reikalavimus. Reguliariai tikrinkite kontaktų švarumą – nors auksavimas užtikrina ilgaamžiškumą, dulkių kaupimasis gali turėti įtakos signalo kokybei.
